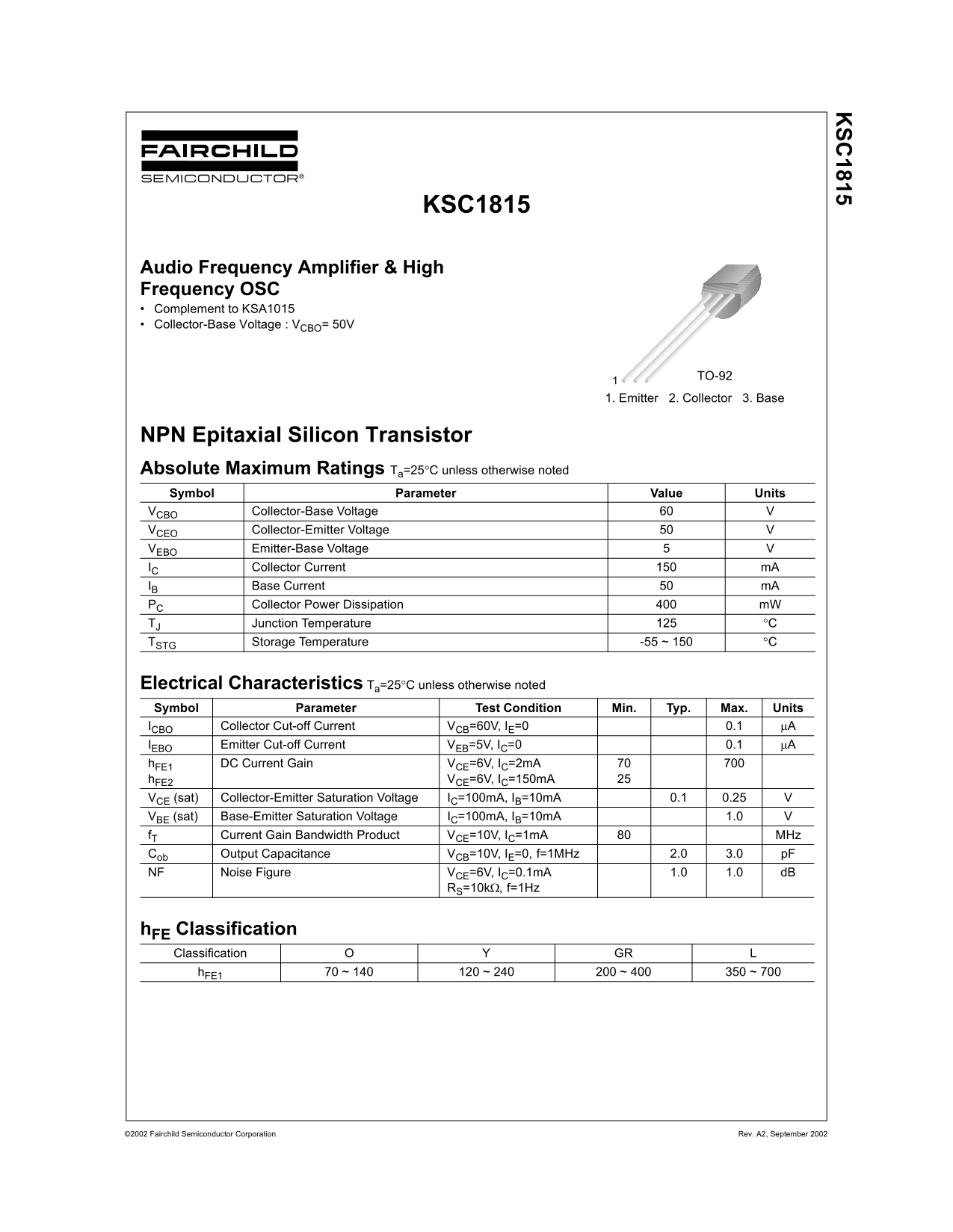

Fairchild KSC1815 NPN Epitaxial Silicon Transistor Data Handbook
Summary
The KSC1815 is a versatile NPN bipolar junction transistor designed for high-frequency oscillation and reliable audio amplification circuits. This comprehensive technical datasheet provides electrical characteristics, absolute maximum ratings, and detailed performance data across various operating parameters up to 80 MHz. It includes graphs and specifications vital for circuit designers, engineers, and hobbyists who require accurate boosting or frequency-stable components in their electronics designs.
Page 1 Text Content
KSC1815
Audio Frequency Amplifier & High Frequency OSC Complement to KSA1015 Collector-Base Voltage : VCBO= 50V
TO-921
1. Emitter 2. Collector 3. Base
NPN Epitaxial Silicon Transistor Absolute Maximum Ratings Ta=25°C unless otherwise noted Symbol Parameter Value Units VCBO Collector-Base Voltage
VCEO Collector-Emitter Voltage VEBO Emitter-Base Voltage IC Collector Current m A IB Base Current m A
PC Collector Power Dissipation m W
TJ Junction Temperature °C TSTG Storage Temperature -55 ~ 150 °C
Electrical Characteristics Ta=25°C unless otherwise noted Symbol Parameter Test Condition Min. Typ. Max. Units ICBO Collector Cut-off Current VCB=60V, IE=0 0.1 µA IEBO Emitter Cut-off Current VEB=5V, IC=0 0.1 µA
h FE1 DC Current Gain VCE=6V, IC=2m A
h FE2 VCE=6V, IC=150m A
VCE (sat) Collector-Emitter Saturation Voltage IC=100m A, IB=10m A 0.1 0.25 VBE (sat) Base-Emitter Saturation Voltage IC=100m A, IB=10m A 1.0 f T Current Gain Bandwidth Product VCE=10V, IC=1m A MHz Cob Output Capacitance VCB=10V, IE=0, f=1MHz 2.0 3.0 p F
NF Noise Figure VCE=6V, IC=0.1m A 1.0 1.0 d B
RS=10kΩ, f=1Hz
h FE Classification Classification O GR
h FE1 70 ~ 140 120 ~ 240 200 ~ 400 350 ~ 700
©2002 Fairchild Semiconductor Corporation Rev. A2, September 2002
