SIEMENS sitrans LR250( Hart ) Quick Start Guide
Summary
The SITRANS LR250 is a high-performance, non-incendive pulse radar level transmitter designed for continuous monitoring of liquid and slurry levels in industrial tanks. Ideal for applications involving small containers or low dielectric constant media, it features robust build quality (IP67/IP68) and supports HART communication. This quick start reference guide provides essential information on proper installation warnings, system setup, calibration procedures, and critical maintenance steps, making it a vital resource for process industries requiring accurate and reliable level measurement in challenging operational environments.
Page 1 Text Content

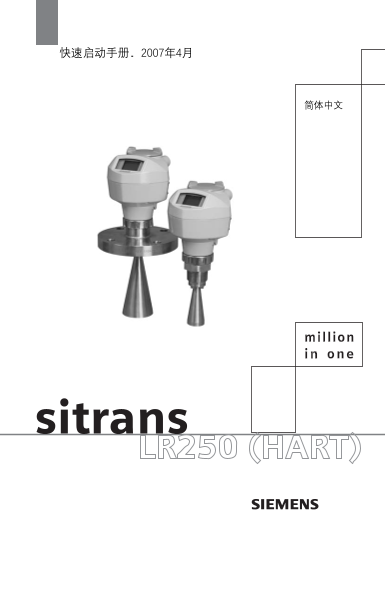

sitrans LR250 (HART)
Page Summary Contents For SIEMENS sitrans LR250( Hart ) Quick Start Guide
Page 1
sitrans LR250 (HART)
Page 2
Ui II EEx ia IIC T4 SITRANS LR250 Ii m A II EEx t D A20 IP67 T90°C 7ML1234-56789-0ABC-D SIRA 06ATEX2358X Serial No: GYZ S1034567 Pi 0.8 Encl.: NEMA TYPE 4X, 6, IP67, IP68 Ci n F Amb.Temp.: °C to °C Li...
Page 3
SITRANS LR250 (HART) 快速启动手册 本手册略述了SITRANS LR250(HART)的主要特点和功能。完整的操作指南请查阅 完整手册。您可以从www.siemens.com/LR250网页下载. 关于本手册内容的疑问您可以直接联系： Siemens Milltronics Process Instruments Inc. 1954 Technology Drive, P.O....
Page 4
FCC一致性 只针对美国安装:美国联邦通信委员会（FCC）规则 警告： 没有经过Siemens Milltronics认可的改动会使用户对本设备的操作权作废。 注意： 本设备已经经过测试可以用于Class A数字设备限制兼容，依照FCC准则Part 15。 这个限制用以当设备在商业环境操作时提供足够的保护屏蔽有害的干扰。 SITRANS LR250 警告： SITRANS LR250只能按照本手册...
Page 5
参数 请察看SITRANS LR250(HART)操作手册查找完整信息。如需要认证信息， 请参照设备铭牌和过程设备标签。 注意： * 过程温度和压力容量依照过程设备标签。标签列出的参考图可以从 西门子网站下载： www.siemens.com/LR250。 –40 °C to 80 °C (–40 °F to 176 °F) 过程温度（过程连接点， 使用FKM O圈） –40 o C to +15...
Page 6
（美国/加拿大） FM/CSA1 Class I, Div. 2, Groups A, B, C, D T5 注意：请使用适当的进线口接头来保证设备IP或NEMA等级。 警告： * 本产品被设计可作为一压力附件Directive 97/23/EC,但不能作为一个 安全设备。 * 当容器内带压时，不要松动，拆卸，移动过程连接或仪表外壳。 注意： 欧盟及其成员国,安装必须符合ETSI EN302372...
Page 7
短管设计 喇叭天线末端要保证伸进容器内至少100mm，避 最小伸进 免短管末端的强反射． 10 mm (0.4") 如果需要，可以选择天线延长(100mm) 1.5" horn = 19° 的干扰．（声束角依赖于喇叭天线 2" horn = 15° 尺寸） 3" horn = 10° 4" horn = 8°19° 7ML19985QX81 SIT...
Page 8
安装建议 警告：当容器内带压时，安装需要使用PTFE胶带或其他适当的螺纹密封材料， 然后在用手拧紧或用工具上紧。 2. 先把设备简单放进安装点，然后用手或扳手拧紧。推荐40Nm扭矩。 接线 供电 警告： 直流输入端应该在输入和输出间提供一个电气隔离，以达到安全设备 IEC61010-1要求。 连接SITRANS LR250 检查设备铭牌和过程设备标签，确认认证等级。 使用适当的进线口接头密封来保证...
Page 9
2mm盖锁紧螺栓 1. 使用2mm内六角螺丝刀松开锁紧螺栓， 电缆屏蔽 2. 剥去大约70mm电缆线皮，然后从进线口穿进表壳。 连接HART 典型的PLC/m A带HART配置 根据系统设计，供电 可能是独立于PLC或整 合于PLC。 HART调制 SITRANS LR250 HART通讯器 危险场合安装的接线设置 在危险场合安装有两种接线方法。无论那种，都需要查看设备铭牌和过程设备标 签来确认认...
Page 10
Ui II EEx ia IIC T4 SITRANS LR250 Ii m A II EEx t D A20 IP67 T90°C 7ML1234-56789-0ABC-D SIRA 06ATEX2358X Serial No: GYZ S1034567 Pi 0.8 Encl.: NEMA TYPE 4X, 6, IP67, IP68 Ci n F Amb.Temp.: °C to °C Li...
Page 11
Stahl 9001/01-280-100-10 （单通道） Stahl 9002/01-280-110-10 （双通道） 如何为SITRANS LR250选择一个被动型安全栅 首先要确认安全栅安全描述适于LR250本安(IS)输入参数, 请使用下面的计算方法: Re-e 最大安全栅端对端电阻 Rloop 环路阻抗( 线阻加上感抗,显示和/或PLC输入) Vbarrier = 由安全栅产生的所有的...
Page 12
IC: 267P-LR250 Class I, Div. 2, SITRANS LR250 FCC ID: NJA-LR250 Gr. A, B, C, D; 7ML1234-56789-0ABC-D HART Temp. Code: T5 Serial No: GYZ S1034567 Encl.: NEMA TYPE 4X, 6, IP67, IP68 This device complies...
Page 13
编辑SITRANS LR250 快速启动向导提供了5步导航帮助你配置设备用于简单应用： 请看16页的“通过手操器启动快速启动向导” 请看19页的“通过SIMATIC PDM启动快速启动向导” 设备设置可以通过表头显示屏(请看第14页"通过手操器更改参数"）或通过SIMATIC PDM远程 进行编辑．本地用户界面(LUI)是由表头液晶屏和手操器组成的整体． 激活SITRANS L...
Page 14
INPUT 2.2.1 当前项 当前 SENSOR CALIB 目号 VOL CONVERSION VOLUME BREAKPT 当前项目 ECHO PROC. MATERIAL 2.2.1.2 LIQUID 参数 名称 PREVIOUS EDITBACK NEXT MATERIAL 2.2.1.2 LIQUID LIQUID LOW DK SENSOR CAL. 2.2.1.6 ＊ 项目块的长度...
Page 15
手操器 (Part No. 7ML1930-1BK) 需要单独定购 7ML19985QX81 SITRANS LR250 (HART) – QUICK START MANUAL Page EN-13
Page 16
注意：SITRANS LR250在编辑模式如果一段时间没有操作会自动返回测量模式（时间 根据菜单级别不同可能是15秒到10分钟） 1. QUICK START 2. SETUP 2.2. INPUT 到下一个菜单项目 2.2.5. TVT SETUP 2.2.5.6. AUTO ECHO SUPP 把手操器指向液晶屏（最大距离600mm). 最大600mm Page EN-14 SITRANS L...
Page 17
MATERIAL 2.2.1.2 LIQUID b) 按右箭头 打开参数查看 PREVIOUS 当前选择 EDITBACK NEXT 当前的选择被用高光示出 MATERIAL 2.2.1.2 LIQUID e) 按右箭头 接受选择 LIQUID LOW DK f) 液晶屏回到参数查看，显示新的选择 LOW CALIB... 2.2.1.6 20.000 PREVIOUS EDITBACK LOW ...
Page 18
1. 快速启动 a) 手操器指向液晶屏（最大间距600mm)．按右箭头 激活编辑模 式并同时打开菜单级别1. f) 快速启动设置在步骤1.7 Apply changes中选择Yes后才会生效． LIQUID ( 液体） LIQUID LOW DK (low dielectric liquid) （低介电常数液体） SLOW 0.1 m/minute 选项 MED 1.0 m/minute FA...
Page 19
选项 M, CM, MM, FT, IN sensor reference 传感器 distance point high cal. point space level 传感器 参考点 low cal.point NO SITRANS LR250停止更新测量值和相应回路电流．显示最后 SERVICE 一个有效测量值． LEVEL 从低标定点到物面的距离 SPACE 从高标定点到物面的距离 DIST...
Page 20
SITRANS LR250通讯: HART 你需要完整的手册查看所有参数列表 我们推荐你使用SIMATIC过程设备管理器(PDM)来编辑你的设备． SIMATIC PDM SIMATIC PDM是一种用于启动和维护SITRANS LR250或其他过程设备的的软件包．请参照相应 手册或在线帮助得到使用SIMATIC PDM的详细信息．（你可以在www.fielddevices.com得到更 多信息,...
Page 21
通过SIMATIC PDM启动快速启动向导 注意： ＊ 快速启动向导是相互关联的，只有在第５步结束时点Transfer才会应用更改。 ＊ 每次快速启动向导初始化，起始设置都为工厂默认值。向导不会使用之前的用户设置值。 ＊ 点BACK可以回到上一步设置，点Cancel离开快速启动。 打开SIMATIC PDM,进入菜单Device,点击Quick Start,然后遵从步骤1到5. Quick Sta...
