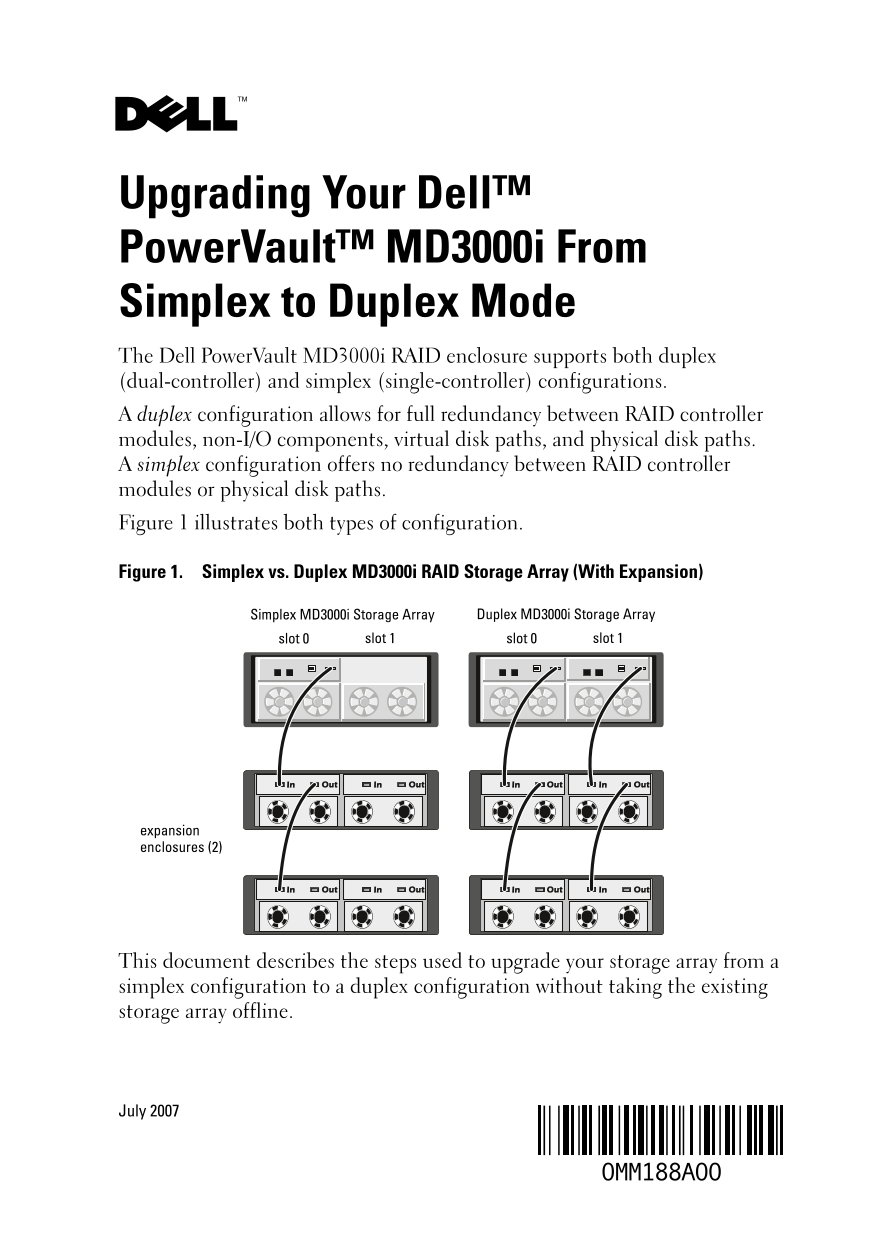

Upgrading Your Dell™ Power Vault™ MD3000i From Simplex to Duplex Mode The Dell Power Vault MD3000i RAID enclosure supports both duplex (dual-controller) and simplex (single-controller) configurations. A duplex configuration allows for full redundancy between RAID controller modules, non-I/O components, virtual disk paths, and physical disk paths. simplex configuration offers no redundancy between RAID controller modules or physical disk paths. Figure 1 illustrates both types of configuration. Figure 1. Simplex vs. Duplex MD3000i RAID Storage Array (With Expansion)
Simplex MD3000i Storage Array Duplex MD3000i Storage Array
slot 0 slot 1 slot 0 slot 1
expansion enclosures (2)
This document describes the steps used to upgrade your storage array from a simplex configuration to a duplex configuration without taking the existing storage array offline.
July 2007
Page Summary Contents For Dell Upgrades Dell™ PowerVault™ MD3000i from Single-Mode to Dual-Mode
Page 1
Upgrading Your Dell™ Power Vault™ MD3000i From Simplex to Duplex Mode The Dell Power Vault MD3000i RAID enclosure supports both duplex (dual-controller) and simplex (single-controller) configurations....
Page 2
Adding a RAID Controller Module to a Simplex Configuration To upgrade your existing simplex storage array to a duplex storage array, perform the following steps: Start MD Storage Manager. Choose the s...
Page 3
Connect the expansion enclosures (if present) to the RAID controller module you added in slot 1, as shown in Figure 2. NOTE: Wait for the enclosure status LED to turn blue before proceeding to the nex...
Page 4
Figure 2. Newly Upgraded MD3000i with Second RAID Controller Added (With Expansion) MD3000i Storage Array (upgraded to duplex configuration) expansion enclosures (2) NOTE: Refer to the documentation o...
Page 5
将 Dell™ Power Vault™ MD3000i 从单工模式升级到双工模式 Dell Power Vault MD3000i RAID 硬盘柜支持双工（双控制器）和单工 （单控制器）两种配置。 双工 配置允许 RAID 控制器模块、非 I/O 组件、虚拟磁盘路径和物理磁盘路 径之间的完全冗余.单工配置不提供 RAID 控制器模块或物理磁盘路径之间 的冗余。 图 1 说明了两种类型的配置。 ...
Page 6
将 RAID 控制器模块添加到单工配置 要将现有单工存储阵列升级到双工存储阵列，请执行以下步骤： 启动 MD Storage Manager。 选择要升级的存储阵列并单击 Support（支持）选项卡。 选择 Download Firmware（下载固件）。 如果需要应用 RAID 控制器模块固件和 NVSRAM，则选择 Download RAID Controller Module Firmwa...
Page 7
选择 Configure Ethernet Management Ports（配置以太网管理端口）， 然后在 Ethernet port（以太网端口）菜单中选择 Controller 1, Port 1 （控制器 1、端口 1）。 选择 Specify configuration（指定配置）。 设置控制器 1、端口 1 的 IP 地址、子网掩码和网关。 单击 New（新建）添加一个新的存储阵列。 ...
Page 8
图 2. 添加第二个 RAID 控制器的新升级的 MD3000i （带扩充） MD3000i 存储阵列 （升级到双工配置） 注： 请参阅位于 MD3000i Resource CD 上的说明文件，了解有关虚拟磁 盘负载平衡和完成 i SCSI 配置的信息。 本说明文件中的信息如有更改，恕不另行通知。 Dell Inc. 版权所有，翻印必究。美国印制。 未经 Dell Inc. 书面许可，严禁以任何...
Page 9
Mise à niveau d'un système Dell™ Power Vault™ MD3000i en mode simplex vers le mode duplex Le châssis RAID Dell Power Vault MD3000i prend en charge les configurations en duplex (deux contrôleurs) et en...
Page 10
Ajout d'un module contrôleur RAID à une configuration en simplex Pour passer d'une configuration en simplex à une configuration en duplex, procédez comme suit Démarrez MD Storage Manager. Choisissez l...
Page 11
Insérez le second module contrôleur RAID dans l'emplacement 1 (vide) du châssis RAID. Il peut s'agir d'un nouveau module contrôleur RAID ou d'un module de remplacement. Pour obtenir des informations s...
Page 12
Définissez les options de mise en mémoire cache des disques virtuels. Dans chaque exemple ci-dessous, adresse_IP correspond à l'adresse du port de gestion du contrôleur RAID Pour afficher la liste de ...
Page 13
Erweitern des Speicherarrays Dell™ Power Vault™ MD3000i vom Simplex- auf den Duplexbetrieb Das Dell Power Vault MD3000i RAID-Gehäuse unterstützt sowohl Duplex- konfigurationen (mit zwei Controllern) a...
Page 14
Hinzufügen eines RAID-Controllermoduls zu einer Simplexkonfiguration So erweitern Sie einen vorhandenen Simplex-Speicherarray zu einem Duplex- Speicherarray: Starten Sie MD Storage Manager. Wählen Sie...
Page 15
Setzen Sie das zweite (neue oder auszutauschende) RAID-Controller- modul in den leeren Steckplatz (Steckplatz 1) des RAID-Gehäuses ein. Informationen zum richtigen Einsetzen der Module und zu den Stec...
Page 16
Passen Sie die Cachespeicher-Optionen für virtuelle Laufwerke an (in den nachstehenden Beispielen ist für IP_Adresse immer die Adresse der Verwaltungsschnittstelle des RAID-Controllermoduls 0 anzugebe...
Page 17
Dell™ Power Vault™ MD3000i を一重モードから二重モードに アップグレードする方法 Dell Power Vault MD3000i RAID エンクロージャは、二重構成（デュアルコ ントローラ）と一重構成（シングルコントローラ）の両方をサポートして います。 二重構成を使用すると、RAID コントローラモジュール、非 I/O コンポーネ ント、仮想ディスクのパス、および物...
Page 18
RAID コントローラモジュールを一重構成に 追加する方法 既存の一重ストレージアレイを二重ストレージアレイにアップグレードす るには、以下の手順を実行します。 MD Storage Manager を起動します。 アップグレードするストレージアレイを選択し、サポート タブをク リックします。 Download Firmware（ファームウェアのダウンロード）を選択します。 RAID コントローラ...
Page 19
RAID エンクロージャの空きスロット（スロット 1）に 2 台目の （新しいまたは交換用の）RAID コントローラモジュールを挿入します。 正しい挿入の手順とスロットのラベル表示については、Dell™ Power Vault™ MD 3000i の『ハードウェアオーナーズマニュアル』 を参照してください。 拡張エンクロージャがある場合は、スロット 1 に追加した RAID コン メモ： エンクロ...
Page 20
次の手順で、仮想ディスクのキャッシュオプションを調整します （下記の各例で、IP アドレス は RAID コントローラ 0 の管理ポートア ドレスです）。 すべての仮想ディスクのリストを表示します。 SMcli IP アドレス -c "show all Virtual Disks;" 表示される各仮想ディスク名について、次のコマンドを実行します。 SMcli IP アドレス -...
Page 21
단일 모드에서 이중 모드로 Dell™ Power Vault™ MD3000i 업그레이드 Dell Power Vault MD3000i RAID 인클로저는 이중(듀얼 컨트롤러) 및 단일 (단일 컨트롤러) 구성을 모두 지원합니다. 이중 구성은 RAID 컨트롤러 모듈, 비I/O 구성 요소, 가상 디스크 경로 및 물리 적 디스크 경로 간의 전체 중복을 허용합니다. 단...
Page 22
단일 구성에 RAID 컨트롤러 모듈 추가 기존의 단일 스토리지 배열을 이중 스토리지 배열로 업그레이드하려면 다음 단계를 수행하십시오. MD 스토리지 관리자를 시작합니다 업그레이드할 스토리지 배열을 선택하고 Support(지원 ) 탭을 클릭 합니다 Download Firmware(펌웨어 다운로드 )를 선택합니다 RAID 컨트롤러 모듈 펌웨어와 NVSRAM을 ...
Page 23
그림 2에 표시된 대로 슬롯 1에 추가한 RAID 컨트롤러 모듈에 확장 인 클로저 (있는 경우 )를 연결합니다 : 다음 단계로 진행하기 전에 인클로저 상태 LED가 청색으로 바뀔 때 까지 기다립니다 MD 스토리지 관리자에서 Tools(도구) 탭(업그레이드할 스토리지 배열) 을 클릭합니다 Configure Ethernet Management Ports (Et...
Page 24
가상 디스크 캐쉬 옵션을 조정합니다(아래의 예에서 IP_address는 RAID 컨트롤러 0의 관리 포트 주소 모든 가상 디스크의 목록을 표시합니다 SMcli IP_address -c "show all Virtual Disks;" 표시되는 가상 디스크 이름마다 다음 명령을 실행합니다 SMcli IP_address -c "set v...
Page 25
Actualización de Dell™ Power Vault™ MD3000i del modo símplex al modo dúplex El alojamiento RAID Dell Power Vault MD3000i admite configuraciones dúplex (dos controladoras) y símplex (una controladora)....
Page 26
Adición de un módulo de controladora RAID a una configuración símplex Para actualizar la matriz de almacenamiento símplex existente a una matriz de almacenamiento dúplex, realice los pasos siguientes:...
Page 27
Inserte el segundo módulo de controladora RAID (nuevo o de repuesto) en la ranura vacía (ranura 1) del alojamiento RAID. Para obtener información sobre el procedimiento correcto de inserción y el etiq...
Page 28
Ajuste las opciones de almacenamiento en caché de los discos virtuales (en los ejemplos siguientes, dirección_IP es la dirección del puerto de administración de la controladora RAID 0): Visualice una ...
