ROHM R6008FNX Data Sheet

Summary

This manual provides comprehensive technical specifications and operational details for the R6008FNX Power MOSFET—an efficient Nch 600V, 8A switching component. It is designed for reliable use in industrial power electronic converters and switching power supply applications. The document covers critical data points including absolute maximum ratings, detailed electrical characteristics (such as on-state resistance and gate charge), thermal performance curves, and safe operating guidelines. It is ideal for electrical engineers and design professionals selecting components for high-performance power management systems.

📄 Preview PAGE OF 14

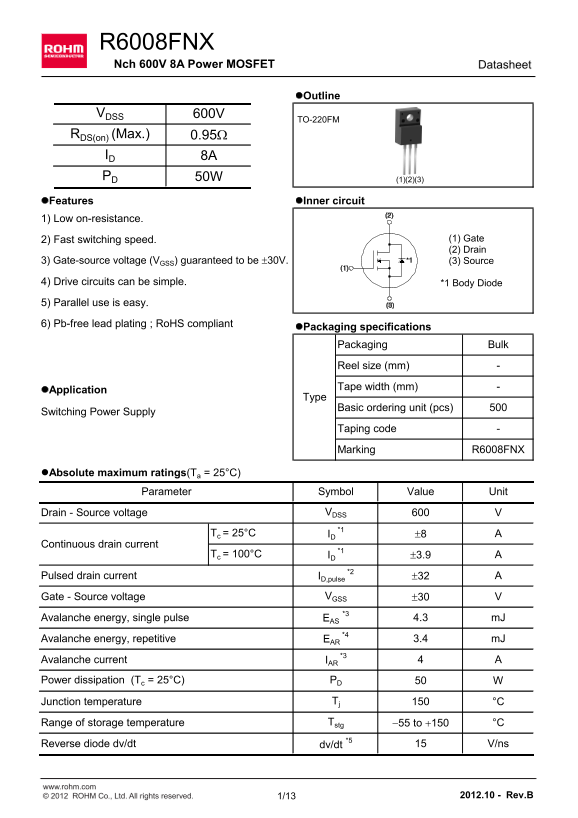

Page 1 Text Content

R6008FNX Nch 600V 8A Power MOSFET Datasheet

l Outline

VDSS 600V

TO-220FM

RDS(on) (Max.) 0.95W ID 8A PD 50W

l Features l Inner circuit 1) Low on-resistance.

2) Fast switching speed. (1) Gate (2) Drain

3) Gate-source voltage (VGSS) guaranteed to be 30V. (3) Source

4) Drive circuits can be simple. *1 Body Diode

5) Parallel use is easy. 6) Pb-free lead plating ; Ro HS compliant

l Packaging specifications Packaging Bulk Reel size (mm) Tape width (mm)

l Application

Type Basic ordering unit (pcs)

Switching Power Supply

Taping code Marking R6008FNX

l Absolute maximum ratings(Ta = 25°C)

Parameter Value Symbol Unit

Drain - Source voltage 600VDSS

Tc = 25°C ID A8

Continuous drain current

Tc = 100°C ID 3.9

Pulsed drain current ID,pulse 32

Gate - Source voltage VGSS V30

Avalanche energy, single pulse EAS *3 4.3 m J

Avalanche energy, repetitive 3.4 m JEAR

Avalanche current IAR Power dissipation (Tc = 25°C) PD

Junction temperature Tj °C Range of storage temperature Tstg -55 to +150 °C

Reverse diode dv/dt dv/dt *5 V/ns

www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 1/13 2012.10 - Rev.B

Page Summary Contents For ROHM R6008FNX Data Sheet

Page 1 R6008FNX Nch 600V 8A Power MOSFET Datasheet l Outline VDSS 600V TO-220FM RDS(on) (Max.) 0.95W ID 8A PD 50W l Features l Inner circuit 1) Low on-resistance. 2) Fast switching speed. (1) Gate (2) Drain ...
Page 2 Data Sheet R6008FNX l Absolute maximum ratings Parameter Symbol Conditions Values Unit VDS = 480V, ID = 8A Drain - Source voltage slope dv/dt V/ns Tj = 125°C l Thermal resistance Values Parameter Symb...
Page 3 Data Sheet R6008FNX l Electrical characteristics(Ta = 25C) Values Parameter Symbol Conditions Unit Min. Typ. Max. *6 gfs VDS = 10V, ID = 4A 2.5 5Transconductance Input capacitance Ciss VGS = 0V Outpu...
Page 4 Data Sheet R6008FNX l Body diode electrical characteristics (Source-Drain)(Ta = 25C) Values Parameter Symbol Conditions Unit Min. Typ. Max. Inverse diode continuous, IS *1 forward current Tc = 25°C I...
Page 5 Data Sheet R6008FNX or al iz ed ra ns ie nt he rm al es is ta nc : r Po er is si pa tio /P ax . [ l Electrical characteristic curves Fig.1 Power Dissipation Derating Curve Fig.2 Maximum Safe Operating...
Page 6 Data Sheet R6008FNX Av al an ch En er gy ax . [ Av al an ch ur re nt [A l Electrical characteristic curves Fig.4 Avalanche Current vs Inductive Load Fig.5 Avalanche Power Losses Ta = 25ºC Ta = 25ºC VD...
Page 7 Data Sheet R6008FNX ra in ur re nt [A ra in ur re nt [A l Electrical characteristic curves Fig.7 Typical Output Characteristics(I) Fig.8 Typical Output Characteristics(II) 10V Ta= 25ºC Ta= 25ºC Pulsed...
Page 8 Data Sheet R6008FNX ra in So ur ce re ak do Vo lta ge [V at Th re sh ol Vo lta ge V] (B )D SS S( th ) [ l Electrical characteristic curves Fig.11 Breakdown Voltage Fig.12 Typical Transfer Characterist...
Page 9 Data Sheet R6008FNX St at ic ra in So ur ce n- St at es is ta nc St at ic ra in So ur ce n- St at es is ta nc : R : R S( on ) [ S( on ) [ l Electrical characteristic curves Fig.15 Static Drain - Sourc...
Page 10 Data Sheet R6008FNX Sw itc hi ng im : t [n s] ap ac ita nc : C [p F] l Electrical characteristic curves Fig.18 Typical Capacitance Fig.19 Coss Stored Energy vs. Drain - Source Voltage Ta = 25ºC Crss C...
Page 11 Data Sheet R6008FNX In ve rs io de or ar ur re nt [A l Electrical characteristic curves Fig.22 Inverse Diode Forward Current Fig.23 Reverse Recovery Time vs. Source - Drain Voltage vs.Inverse Diode Fo...
Page 12 Data Sheet R6008FNX l Measurement circuits Fig.1-1 Switching Time Measurement Circuit Fig.1-2 Switching Waveforms Fig.2-1 Gate Charge Measurement Circuit Fig.2-2 Gate Charge Waveform Fig.3-1 Avalanche...
Page 13 Data Sheet R6008FNX l Dimensions (Unit : mm) ATO-220FM MILIMETERS INCHES MIN MAX MIN MAX 16.60 17.60 0.654 0.693 Dimension in mm/inches www.rohm.com © 2012 ROHM Co., Ltd. All rights reserved. 13/13 20...
