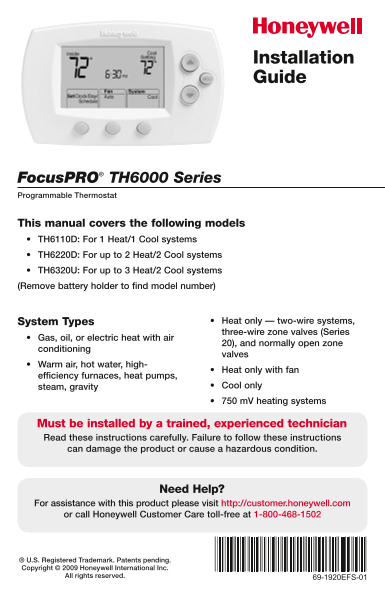

Installation Guide Focus PRO® TH6000 Series Programmable Thermostat This manual covers the following models TH6110D: For 1 Heat/1 Cool systems TH6220D: For up to 2 Heat/2 Cool systems TH6320U: For up ...
Page 2
Installation Guide Wallplate installation 1. Separate wallplate from thermostat. It's easier to grasp the wallplate and remove it after completely 2. Mount wallplate as shown below. removing the batte...
Page 3
ENGLISH Focus PRO® TH6000 Series Power options Keep wires in this shaded area Remove factory- installed jumper only for two- transformer systems. Insert batteries for primary or backup power. MCR29436...
Page 4
Installation Guide Wiring Wiring guide — conventional systems Shaded areas below apply only to TH6320U/TH6220D or as otherwise noted. 1H/1C System Heat-only System (1 transformer) with Fan RC Rc YWG R...
Page 5
ENGLISH Focus PRO® TH6000 Series Wiring Wiring guide — heat pump systems Shaded areas below apply only to TH6320U/TH6220D or as otherwise noted. 1H/1C Heat 2H/2C Heat Pump System Pump System RC Rc YG ...
Page 6
Installation Guide Installer setup Follow the procedure below to configure the thermostat to match the installed heating/cooling system, and customize feature operation as desired. Function Setting nu...
Page 7
ENGLISH Focus PRO® TH6000 Series Installer setup Setup function Settings & options (factory default in bold) Shaded areas below apply only to TH6320U/TH6220D or as otherwise noted. 9 Stage 1 compr...
Page 8
Installation Guide Special functions Auto Changeover (Setup Function 12): When set to Auto, the thermostat automatically selects heating or cooling depending on the indoor temperature. The thermostat ...
Page 9
Guide d’installation Focus PRO® Série TH6000 Thermostat programmable Ce guide couvre les modèles suivants : TH6110D : Pour 1 système de chauffage et 1 système de climatisation TH6220D : Pour 2 système...
Page 10
Guide d’installation Installation de la plaque murale 1. Séparer la plaque murale du thermostat. Il est plus facile de saisir la plaque murale et de l’enlever 2. Installer la plaque murale tel que déc...
Page 11
FRANÇAIS Focus PRO® Série TH6000 Options d’alimentation Garder les fils dans cette zone Enlever le cavalier ombragée. installé en usine uniquement pour les systèmes à deux transformateurs. Insérer les...
Page 12
Guide d’installation Câblage Guide de câblage – systèmes traditionnels Les zones ombragées ci-dessous s’appliquent seulement au TH6320U/TH6220D ou selon les indications. Système 1C/1C Système de (1 tr...
Page 13
FRANÇAIS Focus PRO® Série TH6000 Câblage Guide de câblage – systèmes de thermopompes Les zones ombragées ci-dessous s’appliquent seulement au TH6320U/TH6220D ou selon les indications. Système de Systè...
Page 14
Guide d’installation Configuration du système Suivez la procédure ci-dessous pour configurer le thermostat pour correspondre au système de chauffage et de climatisation installé, et pour paramétrer le...
Page 15
FRANÇAIS Focus PRO® Série TH6000 Configuration du système Fonction de Réglages et options configuration (réglages par défaut en gras) Les zones ombragées ci-dessous s’appliquent seulement au TH6320U/T...
Page 16
Guide d’installation Fonctions spéciales Substitution automatique (Fonction de configuration 12) : Lorsque réglé à Auto, le thermostat sélectionne automatiquement le chauffage ou la climatisation selo...
Page 17
Guía de instalación Serie Focus PRO® TH6000 Termostato programable Este manual incluye los siguientes modelos: TH6110D: para sistemas de 1 calentador y 1 refrigerador TH6220D: para sistemas de 2 calen...
Page 18
Guía de instalación Instalación de la placa para pared 1. Quite la placa para pared del termostato. Es más fácil quitar la placa para pared una vez que se extrae 2. Monte la placa para pared como mues...
Page 19
ESPAÑOL Serie Focus PRO® TH6000 Opciones de fuentes de energía Mantenga los cables en esta área Quite el puente sombreada que viene instalado desde la fábrica sólo en los sistemas con 2 transformadore...
Page 20
Guía de instalación Cableado Guía de cableado: sistemas convencionales Las áreas sombreadas que aparecen abajo sólo se utilizan para las series TH6320U y TH6220D o según se indique. Sistema de 1 calen...
Page 21
ESPAÑOL Serie Focus PRO® TH6000 Cableado Guía de cableado: sistemas de bomba de calor Las áreas sombreadas que aparecen abajo sólo se utilizan para los modelos TH6320U/ TH6220D o según se indique. Sis...
Page 22
Guía de instalación Configuración de instalación Siga el procedimiento que aparece a continuación para configurar el termostato a fin de que se corresponda con el sistema de calefacción y refrigeració...
Page 23
ESPAÑOL Serie Focus PRO® TH6000 Configuración de instalación Funciones de la configuración Configuraciones y opciones (las que vienen desde la fábrica aparecen en negrita) Las áreas sombreadas que apa...
Page 24
Guía de instalación Funciones especiales Conveasor automático (configuración 12): Cuando el sistema está configurado en “Auto”, el termostato elige automáticamente cuándo calentar o enfriar, dependien...
