Page 1

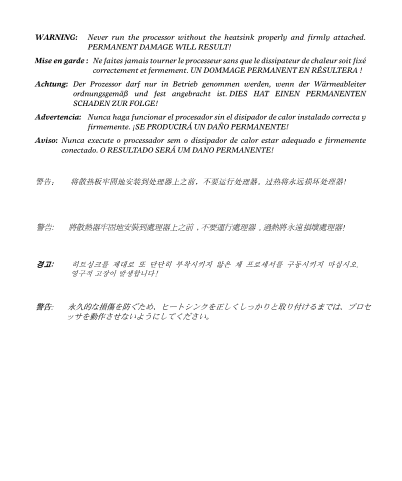

WARNING: Never run the processor without the heatsink properly and firmly attached. PERMANENT DAMAGE WILL RESULT! Mise en garde : Ne faites jamais tourner le processeur sans que le dissipateur de chal...
Page 3
FCC Compliance Statement: DECLARATION OF CONFORMITY This equipment has been tested and found to Per FCC Part 2 Section 2. 1077(a) comply with limits for a Class B digital device , pursuant to Part 15 ...
Page 4
Declaration of Conformity We, Manufacturer/Importer (full address) G.B.T. Technology Träding GMb H Ausschlager Weg 41, 1F, 20537 Hamburg, Germany declare that the product ( description of the apparatu...
Page 5
7IXE4 AMDTM Athlon AGP 主機板 AMDTM Athlon 處理器 主機板 R-10-02-000721C
Page 6
REV. 1.0 Second Edition 6) BIOS 功能設定 BIOS功能設定指南
Page 7
7IXE4 主機板的元件配置圖 P.5 CPU 速度設定/插座及接腳設定的快速安裝指南 P.6 BIOS 功能設定目錄 P.22
Page 9
7IXE4主機板 版本修改摘要 版本 修改摘要 日期 1.0 7IXE4 主機板中文安裝手冊首版發行。 Jun.2000 1.0 7IXE4 主機板中文安裝手冊第二版發行。 Jul. 2000
Page 10
清點附件 þ 7IXE4 主機板一片 þ 軟、硬碟埠排線各一條 þ主機板驅動程式光碟片(TUCD) o內接式 COM B 接頭排線 o內接式 USB 接頭排線 o SCSI 裝置排線 þ7IXE4 中文使用手冊
Page 11
7IXE4主機板 特色彙總 規格 主機板採四層設計 ATX 規格( 30.4 公分 x 22 公分) CPU AMD Athlon(K7) Socket A 處理器 CPU 內建64K/256K 2nd 快取記憶體 支援 500MHz ~ 1GHz 或更高速CPU 晶片組 AMD 750 ,包含: AMD 751 PCI/AGP 控制器(PAC) AMD 756 PCI I...
Page 12
PS/2 連接埠 PS/2 鍵盤 連接埠及PS/2 滑鼠連接埠 BIOS 使用經授權 AMI BIOS, 2M bit 快閃記憶體 附加特色 內接型/外接型數據機開機功能 鍵盤密碼開機功能 滑鼠開機功能 網路遠端開機功能 支援 AC back電源管理模式
Page 13
7IXE4主機板 LP 7IXE4 主機板的元件配置圖 JP10 Socket A CPU AMD751 AGP J2 ID Battery 7IXE4 PCI2 SW1 BZ1 USB AMD756 JP4 JP9 ISA2 JP12
Page 14
7IXE4主機板元件配置圖 CPU 速度設定 / 插座及接腳設定的快速安裝指南 頁數 插座 P.8 COM A / COM B串列插座 / LPT 並列插座 P.8 USB 規格插座 P.8 PS/2 鍵盤及PS/2 滑鼠插座 P.9 JP2 電源散熱風扇電源接腳 P.9 J9 CPU / J6系統散熱風扇電源接腳 P.10 ATX 電源插座 P.11 FLOPPY(軟碟插座) P.11 第一組I...
Page 15
7IXE4主機板 CPU 速度設定 系統速度可藉由SW1調整到 90MHz, 95MHz, 100MHz, 105MHz, 110MHz and 115MHz。 M請注意主機板上Jumper外頻的設定，需要和CPU的外頻相符合，否則易造成 系統當機。 SW1: CPU Speed Setup 90MHz 95MHz 100MHz ON ON ON SW1 SW1 SW1 105MHz 110MHz...
Page 16
COM A / COM B串列插座 / LPT 並列插座 LPT PORT COM A COM B USB 規格插座 1 USB V0 2 USB D0- 3 USB D0+ 4 接地線 5 USB V1 1 2 3 4 6 USB D1- 7 USB D1+ 8 接地線
Page 17
7IXE4主機板
Page 18
PS/2 鍵盤及PS/2 滑鼠插座 PS/2 鍵盤/滑鼠 PS/2 滑鼠 接腳 定義 1 資料訊號線 5 6 2 無作用 3 4 3 接地線 4 VCC(+5V) PS/2 鍵盤 JP2 電源散熱風扇電源接腳
Page 19
7IXE4主機板 J9 CPU 散熱風扇電源接腳
Page 21
7IXE4主機板 ATX 電源插座 接腳 定義 3,5,7,13,15-17 接地線 1,2,11 3.3V 4,6,19,20 VCC 10 +12V 12 -12V 18 -5V 8 電源良好訊號 9 5V SB stand by+5V 14 PS-ON(Soft On/Off) FLOPPY : 軟碟插座
Page 22
第一組IDE1插座/第二組IDE2 插座 IDE 1 IDE 2 USB 接腳 接腳 定義 1 VCC 5 8 2 USB D0− 3 USB D0+ 4 接地線 5 VCC 6 USB D1− 7 USB D1+ 8 接地線
Page 23
7IXE4主機板 IR : 紅外線接腳 (選購) 接腳 定義 1 IR 資料輸出 2 接地線 3 IR 資料輸入 4 無作用 5 電源線 (+) JP9 : 內接式數據機接腳( Ring Power On)
Page 24
JP4 : 網路遠端開機 接腳 定義 1 +5V SB 2 接地線 3 訊號線 J30: HDT Herder 接腳 (For testing purpose only)
Page 25
7IXE4主機板 接腳定義說明 J22 : For 2X11 Pins 接腳說明 GN : 省電模式開關 開路: 一般運作 (Green Switch) 短路: 進入省電模式 GD : 省電模式指示燈 接腳 1: LED 燈號正極(+) (Green LED) 接腳 2: LED 燈號負極(−) HD : 硬碟存取指示燈接頭 接腳 1: LED 燈號正極(+) (IDE Hard Disk Act...
Page 27
7IXE4主機板 JP10 : PS/2 鍵盤開機功能 接腳 定義 1-2 短路 啟動 PS/2鍵盤開機 功能 2-3 短路 關閉 PS/2鍵盤開機 功能 (預設值) JP1 : 主機外殼開啟顯示接腳
Page 28
JP12: BIOS 寫入保護 BIOS或設備時 ,請將 Jumper JP12 設為”開路 ”,關閉 BIOS 防寫功能 JP5: 內建蜂鳴器開關接腳 (選購)
Page 29
7IXE4主機板 JP3 : 清除 CMOS 功能 接腳 定義 1-2 短路 清除 CMOS (使用此功能必須將 1-2 短路直到開機完成) 2-3 短路 一般運作(預設值) JP15: SIP Select (選購) 接腳 定義 1-2 close Ext SIP(預設值) 2-3 close Int SIP
Page 31
7IXE4主機板 效能測試 以下是7IXE4的測試數據，基本上這些測試數值僅供參考，因為不同的軟、硬體 配備都會影響測試結果，所以我們無法保證使用者自行測試的數據會與下列公佈 數值完全吻合。 • CPU AMD Athlon TM 950MHz 處理器 • 記憶體 (128x2)MB SDRAM (KINGMAX KSV884T4A1A-07) • 快取記憶體 CPU內建256 KB快取記憶體 •...
Page 32
100MHz Socket A 14.318MHz AGP System Bus 100MHz AMD 3.3V SDRAM 100MHz 66MHz 100MHz 66MHz 33MHz 5 PCI 33MHz ATA66 IDE 14.318MHz Channels 33MHz 4 USB Ports ISA Bus COM Ports Winbond Game Port LPT Ports ...
Page 33
7IXE4主機板 記憶體安裝指南 7IXE4 主機板有3個(DIMM)擴充槽. BIOS 會自動偵測記憶體的規格及其大小. 安裝 記憶體只需將DIMM插入其插槽內即可, 由於記憶體模組有兩個凹痕, 所以只能以 一個方向插入,在不同的插槽,記憶體大小可以不同. 記憶體安裝組合如下表: DIMM 168-pin SDRAM DIMM Modules DIMM 1 支援16 / 32 / 64 / 12...
Page 34
BIOS 組態設定 $ BIOS組態設定目錄 頁數 主畫面功能 P.24 標準CMOS設定 P.26 BIOS功能設定 P.29 晶片組特性設定 P.32 省電功能設定 P.36 隨插即用與PCI組態設定 P.39 載入BIOS預設值 P.41 載入SETUP 預設值 P.42 整合週邊設定 P.43 硬體監視設定 P.46 設定管理者(Supervisor)/使用者(User)密碼 P.48 自...
Page 35
7IXE4主機板 BIOS 組態設定 基本上主機板所附AMI BIOS便包含了CMOS SETUP程式，以供使用者自行依照需 求，設定不同的數據，使電腦正常工作，或執行特定的功能. CMOS SETUP會將各項數據儲存於主機板上內建的CMOS RAM中，當電源關閉 時，則由主機板上的鋰電池繼續供應CMOS RAM所需電力。ENTERING SETUP。 當電源開啟之後，BIOS開始進行POST（P...
Page 36
BIOS 組態設定 當您在設定各個欄位的內容時，只要按下＜F1＞，便可得到該欄位的設定預 設值及所有可以的設定值，如BIOS預設值或CMOS SETUP預設值，若欲跳離 輔助說明視窗，只須按<Esc>鍵即可。 主畫面功能 當您進入CMOS SETUP設定畫面時，便可看到如下之主畫面,從主畫面中可以讓你 選擇各種不同之設定選單,你可以用上下左右鍵來選擇你要設定之選項並按Enter AMI...
Page 37
7IXE4主機板 • Chipset features setup (晶片組特性設定) 設定主機板採用的晶片組相關運作參數，例如「DRAM Timing」、「ISA Clock」.... 等。 • Power management setup(省電功能設定) 設定CPU、硬碟、GREEN螢幕等裝置的省電功能運作方式。 • PNP/PCI configuration(即插即用與PCI組態設定) 設定...
Page 38
BIOS 組態設定 標準CMOS設定 在STANDARD CMOS SETUP中，主要是為了設定IDE硬碟的種類，以順利開機， 除此之外，還有日期、時間、軟碟規格、及顯示卡的種類可以設定。 AMIBIOS SETUP – STANDARD CMOS SETUP ( C ) 1999 American Megatrends, Inc. All Rights Reserved Date (mm/dd/...
Page 39
7IXE4主機板 • Time(hh:mm:ss) (時間設定) 即設定電腦中的時間是以24小時為計算單位，格式為「時：分：秒」舉例而 言，下午一點表示方式為13 : 00 : 00。當電腦關機後，RTC功能會繼續執行， 並由主機板的電池供應所需電力。 • Pri Master (Slave) / Sec Master (Slave) (第一組硬碟/第二組硬碟參數設定) 設定第一、二組IDE硬碟參...
Page 40
BIOS 組態設定 • Memory(記憶體容量顯示) 目前主機板所安裝的記憶體皆由BIOS之POST(Power On Self Test)自動偵測， 並顯示於STANDARD CMOS SETUP右下方。 Base Memory：傳統記憶體容量 PC一般會保留640KB容量做為MS-DOS作業系統的記憶體使用空間。 Extended Memory：延伸記憶體容量 可做為延伸記憶體的容量有多少，...
