ST M74HC4052 Dual 4-Channel Analog Multiplexer/Demultiplexer User Manual / datasheet

Summary

The M74HC4052 is a specialized dual four-channel analog multiplexer/demultiplexer designed for signal switching and routing in analog circuits. It features built-in level translation, allowing communication between various voltage levels (up to ±6V peak) while maintaining low power dissipation and high noise immunity. This component is ideal for electronics designers needing precise control over multiple analog inputs using a single chip setup. The accompanying datasheet provides comprehensive details on electrical specifications, operational parameters, absolute maximum ratings, and connection diagrams necessary for accurate circuit implementation.

📄 Preview PAGE OF 12

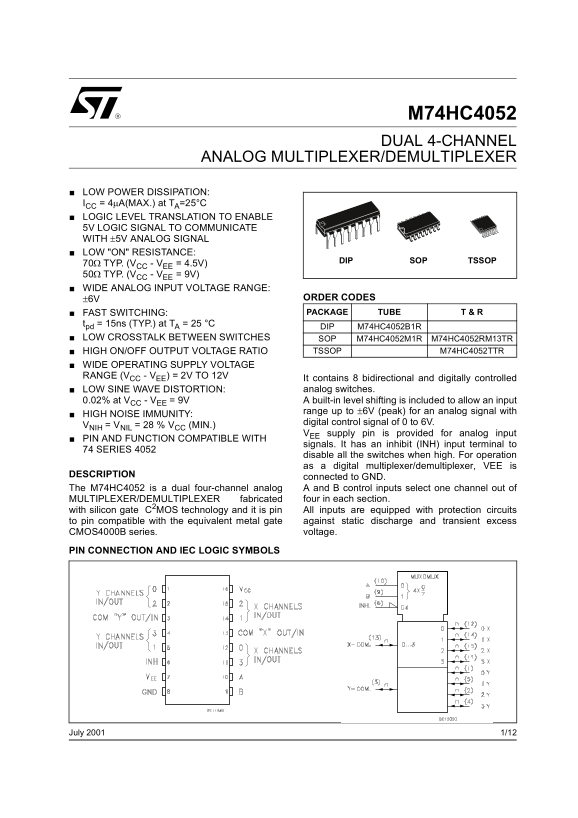

Page 1 Text Content

M74HC4052 DUAL 4-CHANNEL

ANALOG MULTIPLEXER/DEMULTIPLEXER

LOW POWER DISSIPATION: ICC = 4µA(MAX.) at TA=25°C LOGIC LEVEL TRANSLATION TO ENABLE 5V LOGIC SIGNAL TO COMMUNICATE WITH ±5V ANALOG SIGNAL LOW "ON" RESISTANCE:

SOP TSSOPDIP

70Ω TYP. (VCC - VEE = 4.5V) 50Ω TYP. (VCC - VEE = 9V) WIDE ANALOG INPUT VOLTAGE RANGE:

±6V ORDER CODES FAST SWITCHING: PACKAGE TUBE T & R

tpd = 15ns (TYP.) at TA = 25 °C

DIP M74HC4052B1R

LOW CROSSTALK BETWEEN SWITCHES SOP M74HC4052M1R M74HC4052RM13TR

HIGH ON/OFF OUTPUT VOLTAGE RATIO TSSOP M74HC4052TTR

WIDE OPERATING SUPPLY VOLTAGE RANGE (VCC - VEE) = 2V TO 12V

It contains 8 bidirectional and digitally controlled LOW SINE WAVE DISTORTION: analog switches. 0.02% at VCC - VEE = 9V A built-in level shifting is included to allow an input range up to ±6V (peak) for an analog signal with

HIGH NOISE IMMUNITY:

digital control signal of 0 to 6V.

VNIH = VNIL = 28 % VCC (MIN.)

VEE supply pin is provided for analog input

PIN AND FUNCTION COMPATIBLE WITH

signals. It has an inhibit (INH) input terminal to

74 SERIES 4052

disable all the switches when high. For operation as a digital multiplexer/demultiplexer, VEE is

DESCRIPTION

connected to GND.

The M74HC4052 is a dual four-channel analog A and B control inputs select one channel out of

MULTIPLEXER/DEMULTIPLEXER fabricated four in each section.

with silicon gate C2MOS technology and it is pin All inputs are equipped with protection circuits

to pin compatible with the equivalent metal gate against static discharge and transient excess CMOS4000B series. voltage.

PIN CONNECTION AND IEC LOGIC SYMBOLS

1/12July 2001

Page Summary Contents For ST M74HC4052 Dual 4-Channel Analog Multiplexer/Demultiplexer User Manual / datasheet

Page 1 M74HC4052 DUAL 4-CHANNEL ANALOG MULTIPLEXER/DEMULTIPLEXER LOW POWER DISSIPATION: ICC = 4µA(MAX.) at TA=25°C LOGIC LEVEL TRANSLATION TO ENABLE 5V LOGIC SIGNAL TO COMMUNICATE WITH ±5V ANALOG SIGNAL LOW ...
Page 2 M74HC4052 CONTROL INPUT EQUIVALENT CIRCUIT PIN DESCRIPTION PIN No SYMBOL NAME AND FUNCTION 1, 5, 2, 4 0Y to 3Y Independent Input Out- INH INHIBIT Input VEE Negative Supply Voltage 10, 9 A, B Select In...
Page 3 M74HC4052 ABSOLUTE MAXIMUM RATINGS Symbol Parameter Value Unit VCC Supply Voltage -0.5 to +7 VCC - VEE Supply Voltage -0.5 to +13 VI Control Input Voltage -0.5 to VCC + 0.5 VI/O Switch I/O Voltage VEE...
Page 4 M74HC4052 DC SPECIFICATIONS Test Condition Value Symbol Parameter TA = 25°C -40 to 85°C -55 to 125°C Unit VCC VEE (V) (V) Min. Typ. Max. Min. Max. Min. Max. VIHC High Level Input 2.0 1.5 1.5 1.5 Volta...
Page 5 M74HC4052 AC ELECTRICAL CHARACTERISTICS (CL = 50 p F, Input tr = tf = 6ns) Test Condition Value Symbol Parameter TA = 25°C -40 to 85°C -55 to 125°C Unit VCC VEE (V) (V) Min. Typ. Max. Min. Max. Min. M...
Page 6 M74HC4052 ANALOG SWITCH CHARACTERISTICS (GND = 0V; TA = 25°C) Symbol Parameter Test Condition Value Unit VCC VEE VIN (V) (V) (Vp-p) Sine Wave 2.25 -2.25 0.025 Distortion -4.5 f IN = 1 KHz RL = 10 KΩ, ...
Page 7 M74HC4052 SWITCHING CARACTERISTICS TEST CIRCUIT CROSSTALK (control to output) BANDWIDTH AND FEEDTHROUGH ATTENUATION CROSSTALK BETWEEN ANY TWO SWITCHES
Page 8 M74HC4052 SWITCHING CHARACTERISTICS WAVEFORM CHANNEL RESISTANCE (RON) ICC (Opr.)
Page 9 M74HC4052 Plastic DIP-16 (0.25) MECHANICAL DATA mm. inch MIN. TYP MAX. MIN. TYP. MAX.
Page 10 M74HC4052 SO-16 MECHANICAL DATA mm. inch MIN. TYP MAX. MIN. TYP. MAX. c1 45° (typ.) 0.62 0.024 8° (max.) PO13H
Page 11 M74HC4052 TSSOP16 MECHANICAL DATA mm. inch MIN. TYP MAX. MIN. TYP. MAX. 0.65 BSC 0.0256 BSC PIN 1 IDENTIFICATION
Page 12 M74HC4052 Information furnished is believed to be accurate and reliable. However, STMicroelectronics assumes no responsibility for the consequences of use of such information nor for any infringement ...

Manual Details

Brand Dual
Pages 12
File Size 242.08 KB
Published May 20, 2026
133 views

Enter the captcha to get the download link:

captcha

Frequently Asked Questions

What is the recommended operating voltage range?

The wide operating supply voltage range for the M74HC4052 is 2V to 12V.

Can this chip handle negative analog signals?

Yes, it includes built-in level shifting that allows an input CC EE range up to ±6V (peak).

What functions must I connect for a demultiplexer setup?

To operate as a demultiplexer, VEE must be connected to GND.

How low is the switch resistance?

It features low ‘On’ resistance of 70Ω typical (e.g., at V = +/-4.5V).

What does the INH pin do if I raise its voltage high?

Setting the inhibit (INH) input terminal high will disable all internal switches.
