This compact, dual-output unit delivers professional, low-noise studio chorus effects perfect for creating spacious stereo guitar sounds in both live and studio environments. Designed for reliability, it features an electronic, clickless switch and a robust build. The included manual offers comprehensive setup information, guiding users on optimal performance settings, using various power sources (battery or AC adapter), and simple maintenance like tool-free battery replacement to ensure consistent, powerful audio quality.
Page 1 Text Content
FEATURES CARACTÉRISTIQUES Studio chorus effects in a rugged, compct package. Effet chorus dans un faible encombrement. Dual output for spacy stereo effects with two amplifiers. Double sortie pour utilisation sur 2 amplis. Low noise BBD contributes to extremely quiet operation, Réducteur de bruit incorporé.
–100 d Bm (IHF-A) S/N. Alimentation régulée incorporée.
Internal regulaced power supply provides stable, dependable Le nouvel interrupter Q-1 est totalement éléctronique et ne com- operation even with batteries. porte pas de parties mécaniques, ce qui élimine les “Plops” FET electronic switching provides clickless, popfree switch- habituels.
ing. (Q-1 “Quiet One” switch) Changement de pile aisé (sans tournevis).
Battery can be changed without tools. Diode électroluminéscente de contrôle service/usure des piles. LED indicator shows status of effect and battery condition. Possibilité de branchement sur alimentation secteur grâce à la When using the unit for long periods of time, you can use sortie Jack extérieure.
external AC power by connecting the adaptor to the EXT. Fiabilité grâce à une construction en zinc moulé et caoutchouc.
POWER jack. Zinc die cast construction and rugged rubber stopper assures durability.
BESONDERHEITEN Choruseffekte aus dem studio in ein komaktes und robustes Gehäuse. Zwei Chorusausgänge für veiträumliche Stereoeffekte. Für einen ausgezeichneten Signal/Rausch Abstand von 100 d B sorgt ein low noise BBD (Eimerkettenspeicher). Intern stabilisierte Spannungsregelung garantiert stabilen und zuverlässigen Betrieb, auch mit Batterie. Der Q-1 “Quiet One” -Ein/Aus-Schalter arbeitet elektronisch (FE T) und deshalb ist kein Einschaltgeräusch hörbar. Die Batterie ist in einer separaten Kammer und ohne irgend- welche Schraubenzieher auswechselbar. LED-Anzeige für eingeschalteten Effekt und Batterie-Stärke. Bei ständiger Verwendung empfiehlt sich die Anschaffung des Netzteils. Schweres, stabiles Zinkguß-Gehäuse mit rutschfester Gummi- Matte.

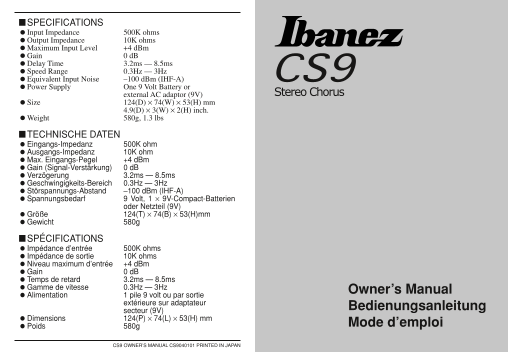

SPECIFICATIONS Input Impedance 500K ohms Output Impedance 10K ohms Maximum Input Level +4 d Bm Gain 0 d B Delay Time 3.2ms — 8.5ms Speed Range 0.3Hz — 3Hz Equivalent Input Noise –100 d Bm (IHF-A) Power Supply One 9 Volt Battery or
external AC adaptor (9V) Stereo Chorus
Size 124(D) × 74(W) × 53(H) mm
4.9(D) × 3(W) × 2(H) inch.
Weight 580g, 1.3 lbs
TECHNISCHE DATEN Eingangs-Impedanz 500K ohm Ausgangs-Impedanz 10K ohm Max. Eingangs-Pegel +4 d Bm Gain (Signal-Verstärkung) 0 d B Verzögerung 3.2ms — 8.5ms Geschwingigkeits-Bereich 0.3Hz — 3Hz Störspannungs-Abstand –100 d Bm (IHF-A) Spannungsbedarf 9 Volt, 1 × 9V-Compact-Batterien
oder Netzteil (9V)
Größe 124(T) × 74(B) × 53(H)mm Gewicht 580g
SPÉCIFICATIONS Impédance d’entrée 500K ohms Impédance de sortie 10K ohms Niveau maximum d’entrée +4 d Bm Gain 0 d B Temps de retard 3.2ms — 8.5ms Gamme de vitesse 0.3Hz — 3Hz
Owner’s Manual
Alimentation 1 pile 9 volt ou par sortie
extérieure sur adaptateur
Bedienungsanleitung
secteur (9V)
Dimensions 124(P) × 74(L) × 53(H) mm
Mode d’emploi
Poids 580g
CS9 OWNER’S MANUAL CS9040101 PRINTED IN JAPAN
CS9_Sereo Chorus.p65 04.1.7, 9:28 AM1
Page Summary Contents For Ibanez Electronics CS9 (Discontinued Model) Manual
Manual Details
| Brand | Electronics |
|---|---|
| Pages | 5 |
| File Size | 294.89 KB |
| Published | June 05, 2026 |
Enter the captcha to get the download link:
Frequently Asked Questions
What are the technical specifications for input and output impedance?
The Input Impedance is 500K ohms, and the Output Impedance is 10K ohms.
How do I power the unit if not using batteries?
You can use a 9V stereoChorus external AC adaptor (9V) for stable operation.
What features ensure quiet or pop-free operation?
The Q-1 switch is fully electronic (FET), eliminating popping sounds, and it has low noise BBD for excellent signal/noise ratio.
How often should I change the batteries?
A visual LED indicator shows the battery level; loss of level and distortion indicates the battery needs replacement.
