Dell Battery Slice Installation Guide
Summary
This manual provides instructions for setting up and using the Dell Latitude XT2 Battery Slice. It covers the battery slice features including status LED, docking connector, power status light, AC adapter connector, and release lever. The guide includes setup procedures, safety warnings about AC adapter compatibility, and power management settings for Windows Vista and Windows XP. It is intended for Dell Latitude XT2 Tablet-PC users who need to extend their device's battery life with the battery slice accessory.

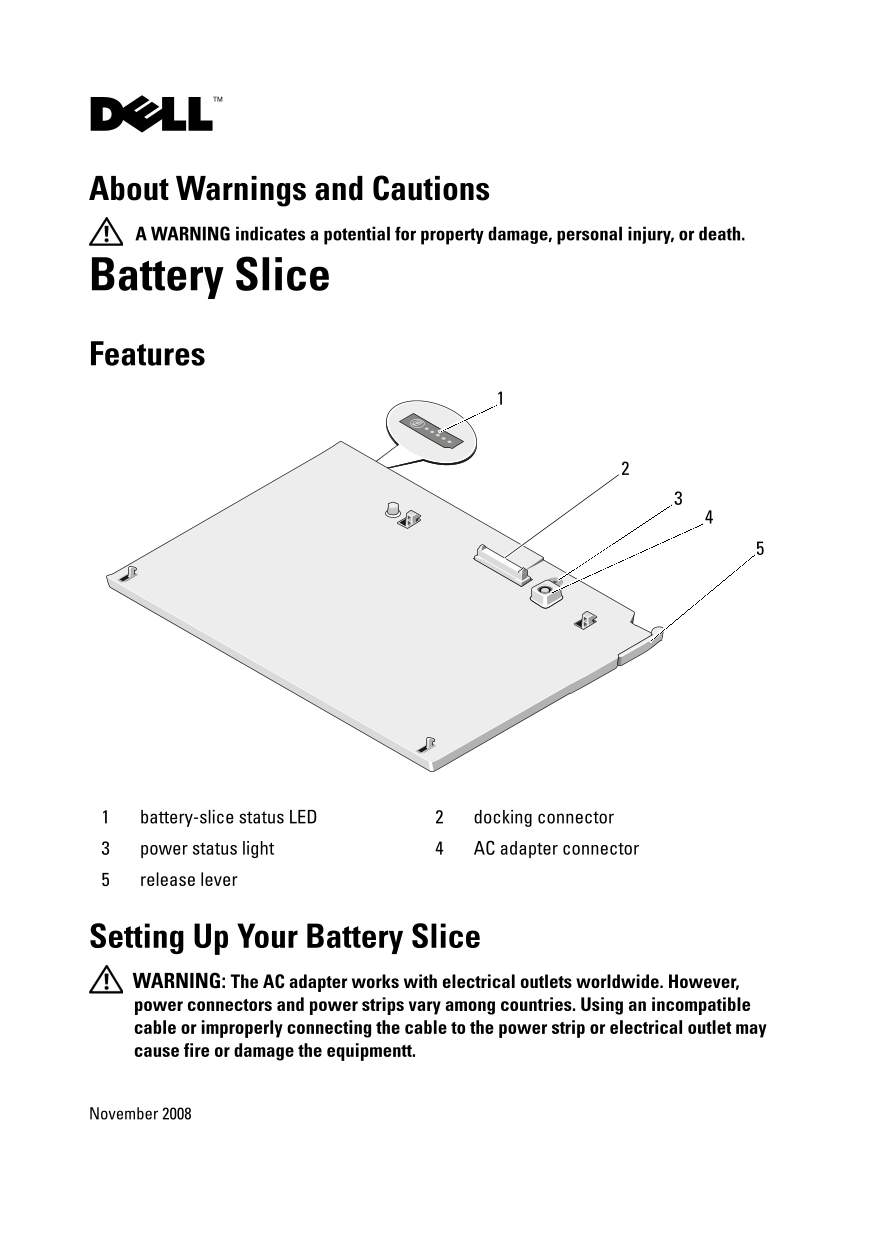

Page 1 Text Content
About Warnings and Cautions A WARNING indicates a potential for property damage, personal injury, or death.
Battery Slice Features
battery-slice status LED docking connector power status light 4 AC adapter connector release lever
Setting Up Your Battery Slice WARNING: The AC adapter works with electrical outlets worldwide. However, power connectors and power strips vary among countries. Using an incompatible cable or improperly connecting the cable to the power strip or electrical outlet may cause fire or damage the equipmentt.
November 2008
Page Summary Contents For Dell Battery Slice Installation Guide
Page 1
About Warnings and Cautions A WARNING indicates a potential for property damage, personal injury, or death. Battery Slice Features battery-slice status LED docking connector power status light 4 AC ad...
Page 2
CAUTION: Always use the Dell AC adapter that came with your Tablet-PC. If you use any other commercially available AC adapter—or the AC adapter from earlier models of Dell computers—you may damage the...
Page 3
Docking Your Tablet-PC to the Battery Slice NOTE: After docking the Tablet-PC to the battery slice, the Tablet-PC AC adapter will also charge the battery slice. Follow the procedures in "Setting ...
Page 4
Press the Tablet-PC onto the battery slice until you feel a click and the Tablet-PC is firmly seated. Turn on the Tablet-PC. The operating system recognizes the battery slice. Undocking Your Tablet-PC...
Page 5
Charging Your Battery Slice You can recharge your battery slice independent of the Tablet-PC using the AC adapter that shipped with your Tablet-PC. Your battery slice will also recharge whenever it is...
Page 6
AC Adapter Input voltage 100–240 VAC Input current (maximum) 1.5 A Input frequency 50–60 Hz Output current (maximum) 3.34 A Output power 65 W Rated output voltage 19.5 VDC Dimensions and weight: Heigh...
Page 7
电池片状态 LED 对接连接器 电源状态指示灯 4 交流适配器连接器 释放拉杆
Page 8
安装电池片 警告： 此交流适配器可以与世界各地的电源插座配合使用。但是，电源连接器 和配电盘会因国家 /地区的不同而有所差异。使用不符合标准的电缆或未正确 地将电缆连接至配电盘或电源插座可能会引起火灾或损坏设备。 注意： 请始终使用 Tablet PC 附带的 Dell 交流适配器。如果您使用其它任何可从 市面上购买的交流适配器，或者早期型号的 Dell 计算机上的交流适配器，可能 会损坏电池片或...
Page 9
将您的 Tablet PC 对接至电池片 注： 将 Tablet PC 对接至电池片后， Tablet PC 交流适配器也将为电池片充电。 请按照第 8 页上的“安装电池片”中的步骤进行操作。 将 Tablet PC 的后端与电池片的后端对齐，然后放低 Tablet PC 的前端至电 池片上。 Tablet PC 电池片
Page 10
将 Tablet PC 按到电池片上，直到听到咔嗒声并且 Tablet PC 已稳固就位。 打开 Tablet PC。 操作系统将识别电池片。 断开 Tablet PC 与电池片的对接 请按照第 8 页上的“安装电池片”中的步骤进行操作。 拉动 Tablet PC 释放拉杆（请参阅第 7 页上的“部件”获取详细信息）以 从电池片释放 Tablet PC。 Tablet PC 电池片 向上提起 Ta...
Page 11
为电池片充电 您可以使用 Tablet PC 附带的交流适配器为脱离了 Tablet PC 的电池片重新充 电。电池片与 Tablet PC 对接且 Tablet PC 已使用交流适配器连接至电源插座 时，电池片也将重新充电。 电池片电源状态 LED 代码 您的电池片包括一个可以指示以下状态的电源状态 LED： LED 代码 状态 呈琥珀色闪烁、不亮、蓝色、不 您尝试使用不受支持的非 Dell 交...
Page 12
输入电压 100–240 VAC 输入电流（最大） 1.5 A 输入频率 50–60 Hz 额定输出电压 19.5 VDC 本说明文件中的信息如有更改，恕不另行通知。 © 2008 Dell Inc.。版权所有，翻印必究。 未经 Dell Inc. 书面许可，严禁以任何形式复制本材料。 本文中使用的商标：Dell、 DELL 徽标、 Latitude 是 Dell Inc. 的商标；Microso...
Page 13
電池接觸片狀態 LED 連線連接器 電能狀態指示燈 4 交流電變壓器連接器 釋放拉桿
Page 14
安裝電池接觸片 警告： 交流電變壓器可與世界各地的電源插座配合使用。但是，各個國家 /地 區的電源連接器和電源板不盡相同。使用不符合標準的纜線或將纜線不正確地 連接至電源板或電源插座可能會造成火災或損壞設備。 警示： 請始終使用 Tablet PC 隨附的 Dell 交流電變壓器。如果您使用任何其他從 市面上購買的交流電變壓器，或舊型 Dell 電腦的交流電變壓器，則可能會損壞 電池接觸片或 Ta...
Page 15
將 Tablet PC 連線至電池接觸片 註： 將 Tablet PC 連線至電池接觸片後，Tablet PC 交流電變壓器也會為電池接觸 片充電。 請按照第 14 頁的「安裝電池接觸片」中的程序進行操作。 將 Tablet PC 的後端與電池接觸片的後端對齊，然後放低 Tablet PC 的前 端，將其放到電池接觸片上。 Tablet PC 電池接觸片
Page 16
將 Tablet PC 按到電池接觸片上，直至其發出卡嗒聲並且 Tablet PC 已穩 固安插。 開啟 Tablet PC。 作業系統會識別電池接觸片。 切斷 Tablet PC 與電池接觸片的連線 請按照第 14 頁的「安裝電池接觸片」中的程序進行操作。 拉動 Tablet PC 釋放拉桿 (請參閱第 13 頁的「配件」 )，以從電池接觸片 中釋放 Tablet PC。 Tablet PC 電...
Page 17
為電池接觸片充電 您可以使用 Tablet PC 隨附的交流電變壓器，為脫離 Tablet PC 的電池接觸片 重新充電。將電池接觸片連線至 Tablet PC 並使用交流電變壓器將 Tablet PC 連接至電源插座時，也會為電池接觸片重新充電。 電池接觸片電能狀態 LED 代碼 電池接觸片包括一個電能狀態 LED，該 LED 可指示以下狀態： LED 代碼 狀態 琥珀色閃爍、熄滅、藍色、熄滅、...
Page 18
輸入電壓 100 至 240 VAC 輸入頻率 50 至 60 Hz 額定輸出電壓 19.5 VDC 高度 28.3 mm (1.11 吋 寬度 57.8 mm (2.28 吋 長度 137.2 mm (5.40 吋 重量 (包括纜線 0.36 kg (0.79 lb) 本文件中的資訊如有更改，恕不另行通知。 © 2008 Dell Inc. 版權所有，翻印必究。 未經 Dell Inc. 的書面...
Page 19
バッテリスライス電源ステータ ドッキングコネクタ ス LED 電源ステータスライト 4 AC アダプタコネクタ リリースレバー
Page 20
バッテリスライスのセットアップ 警告： AC アダプタは世界各国のコンセントに適合しています。ただし、電 源コネクタおよび電源タップは国によって異なります。互換性のないケーブ ルを使用したり、ケーブルを不適切に電源タップまたはコンセントに接続し たりすると、火災の原因になったり、装置に損傷を与えたりする恐れがあり ます。 警告： 必ず、Tablet-PC に同梱されている Dell AC アダプタ...
Page 21
Windows Vista® スタート → コントロールパネル→ モバイル PC→ 電源オプショ ン→ モバイル PC のカバーを閉じたときの動作を変更する の順に クリックします。 カバーを閉じたときの動作 のドロップダウンメニューで、何もしな い を選択します。 Windows® XP Tablet-PC とバッテリスライスのドッキング メモ： Tablet-PC とバッテリスライスをドッキン...
Page 22
Tablet-PC バッテリスライス カチッと音がするまで Tablet-PC をバッテリスライスに押し付けて確実 に差し込みます。 Tablet-PC の電源を入れます。 OS により、バッテリスライスが認識されます。
Page 23
Tablet-PC とバッテリスライスのドッキング解 20 ページの「バッテリスライスのセットアップ」の手順に従って作業 してください。 Tablet-PC のリリースレバー（19 ページの「各部」を参照）を引いて、 Tablet-PC をバッテリスライスから外します。 Tablet-PC バッテリスライス Tablet-PC の背面を引き上げながら、Tablet-PC をバッテリスライスの背 面...
Page 24
バッテリスライスの充電 Tablet-PC に付属する AC アダプタを使用して、Tablet-PC から独立して バッテリスライスを充電できます。バッテリスライスと Tablet-PC をドッ キングして AC アダプタによって Tablet-PC をコンセントに接続している ときも、常時バッテリスライスが充電されます。 バッテリスライス電源ステータス LED の意味 お使いのバッテリスライスに...
Page 25
AC アダプタ 入力電圧 100～ 240 VAC 入力周波数 50～ 60 Hz 定格出力電圧 19.5 VDC 高さ 28.3 mm 横幅 57.8 mm 奥行き 137.2 mm 重量（ケーブル含む） 0.36 kg この文書の情報は、事前の通知なく変更されることがあります。 © 2008 すべての著作権は Dell Inc. にあります。 Dell Inc. の書面による許可のない複製は、...
Page 27
전지 슬라이스 상태 LED 도킹 커넥터 전원 상태 표시등 4 AC 어댑터 커넥터 분리 레버
Page 28
전지 슬라이스 설치 경고 : AC 어댑터는 AC 전원을 사용하는 곳이면 세계 어디에서나 사용할 수 있습 니다 . 그러나 전원 커넥터 및 전원 스트립은 국가 /지역마다 다릅니다 . 호환되지 않는 케이블을 사용하거나 케이블을 전원 스트립이나 전원 콘센트에 잘못 연결 하면 화재가 발생하거나 장치가 손상될 수 있습니다 주의 : 항상 Tablet-PC와 함께 제공된...
Page 29
전지 슬라이스에 Tablet-PC 도킹 : Tablet-PC를 전지 슬라이스에 도킹하면 Tablet-PC AC 어댑터는 전지 슬라이스 도 충전합니다 28페이지 "전지 슬라이스 설치 "에 설명된 절차를 따릅니다 Tablet-PC의 후면을 전지 슬라이스 후면에 맞추고 Tablet-PC의 전면을 전 지 슬라이스에 내려 놓습니다 Tablet-PC...
Page 30
딸깍 소리가 나면서 Tablet-PC가 단단히 장착될 때까지 Tablet-PC를 전지 슬라이스에 눌러 넣습니다 Tablet-PC를 켭니다 운영 체제가 전지 슬라이스를 인식합니다 전지 슬라이스에서 Tablet-PC 도킹 해제 28페이지 "전지 슬라이스 설치 "에 설명된 절차를 따릅니다 Tablet-PC 분리 레버를 당겨(자세한 내용은 27페...
Page 31
전지 슬라이스 충전 Tablet-PC와 함께 제공된 AC 어댑터를 사용하여 Tablet-PC와 독립적으로 전 지 슬라이스를 재충전할 수 있습니다 . 전지 슬라이스가 Tablet-PC에 도킹되 어 있고 AC 어댑터를 사용하여 Tablet-PC를 전원 콘센트에 연결한 경우에도 전지 슬라이스를 재충전할 수 있습니다 전지 슬라이스 전원 상태 LED 코드 전지 슬라...
Page 32
AC 어댑터 입력 전압 100~240VAC 입력 전류 (최대 1.5A 입력 주파수 50~60Hz 정격 출력 전압 19.5VDC 치수 및 무게 높이 28.3mm(1.11인치 너비 57.8mm(2.28인치 깊이 137.2mm(5.40인치 무게 (케이블 포함 0.36kg(0.79lb) 이 문서의 정보는 사전 통보 없이 변경될 수 있습니다 Dell Inc. 저작권...
Manual Details
| Brand | Dell |
|---|---|
| Pages | 32 |
| File Size | 2.95 MB |
| Published | June 27, 2026 |
5 views
Enter the captcha to get the download link:
Frequently Asked Questions
What should I do before docking or undocking my Tablet-PC?
Save and close any open files, exit all programs, and set the power management settings so the PC does not enter sleep mode when you lower the display.
Can I charge the Battery Slice independently of the Tablet-PC?
Yes, you can recharge your battery slice using the AC adapter that shipped with your Tablet-PC.
What is the risk of using a different or older AC adapter?
Using any non-Dell AC adapter can damage both the battery slice and the Tablet-PC.
How do I safely undock the Tablet-PC from the Battery Slice?
Pull the dedicated release lever, then lift the back and slide the Tablet-PC out toward the rear of the battery slice.
