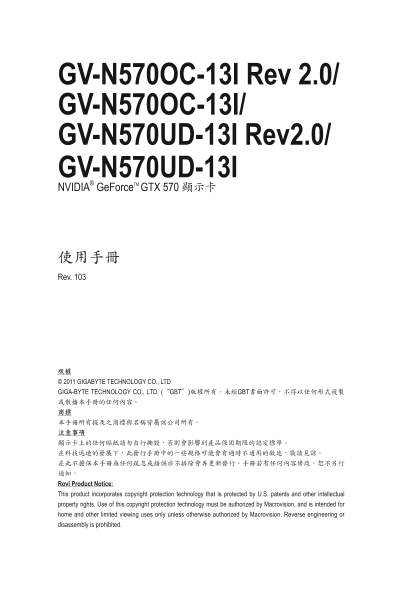

Page 1
GV-N570OC-13I Rev 2.0/ GV-N570OC-13I/ GV-N570UD-13I Rev2.0/ GV-N570UD-13I NVIDIA® Ge Force TM GTX 570 顯示卡 使用手冊 Rev. 103 版權 © 2011 GIGABYTE TECHNOLOGY CO., LTD GIGA-BYTE TECHNOLOGY CO., LTD. (“GBT”)版權所...
Page 2
3.1.1. 安裝顯示卡驅動程式 ................................................................................................10 3.2. 顯示器內容設定 ..........................................................................
Page 3
1.1. 主要特性 • 採用NVIDIA® Ge Force TM GTX 570 繪圖處理晶片 • 支援最新PCI Express 2.0規格 • 採用1280MB GDDR5 高效能3D繪圖顯示記憶體 • 支援Direct X® 11 • 支援NVIDIA® SLI TM技術(註一) • 支援2組Dual-Link DVI-I數位介面輸出,1組mini HDMI輸出 (GV-N570OC-13...
Page 4
2. Hardware Installation 2.1. Board Layout 1.GV-N570OC-13I Rev 2.0 / GV-N570UD-13I Rev2.0 SLI連接插座 Display Port 插座 HDMI插座 DVI-D數位輸出插座1 DVI-I數位輸出插座2 Display Port 插座 數位LCD螢幕 HDMI 插座 HDMI 螢幕 DVI數位 DVI數位輸出...
Page 5
2.GV-N570OC-13I / GV-N570UD-13I 外接電源 SLI連接插座 Mini HDMI插座 DVI-I數位輸出插座1 DVI-I數位輸出插座2 Mini HDMI 插座 HDMI 螢幕 DVI數位 DVI數位輸出 數位LCD螢幕 DVI數位輸出 DVI數位 輸出插座 數位LCD螢幕
Page 6
GV-N570OC-13I Rev 2.0/GV-N570OC-13I/GV-N570UD-13I Rev2.0/GV-N570UD-13I 是一張性能優越 的顯示卡，其使用的電力需由外接的 PCI Express電源接頭提供。 NVIDIA power Connect power from the system power supply to the Ge Force card(s).Use t...
Page 7
注意：如發現顯示卡有明顯損壞，請勿接上電源！ 如欲更改BIOS版本，請使用技嘉科技所發出的正式BIOS，使用非技 嘉科技之BIOS，可能導致顯示卡工作或畫面異常。
Page 8
步驟一： 選定欲安裝的PCI Express x16插槽並將插槽背板的金屬檔 片移除。將顯示卡對準PCI Express x16插槽小心且確實地 將顯示卡插入插槽中。 請務必確認顯示卡上的金屬接點確實地與插槽接觸在一 起。 步驟三： 您可以連接DVI螢幕至DVI-I接頭，也可以連接HDMI螢幕至 HDMI接頭或連接Display Port螢幕至Display Port接頭。 連接DVI螢幕的排線 ...
Page 9
NVIDIA®SLITM (Scalable Link Interface，可擴充連結介面)技術如何運作？ SLI架構包含兩/三張相同廠商提供的相同型號且支援SLI技術的PCI Express x16顯示卡以及內 建兩/三個PCI Express x16插槽的SLI主機板，藉由主機板廠商所提供的SLI連結器連接兩/三張 顯示卡來擴增繪圖效能。 請參考以下SLI系統中兩/三張顯示卡串接的示意圖。 S...
Page 10
安裝顯示卡的驅動程式前，請確認下列事項： 1. 請先確認您的作業系統內是否已安裝Direct X 9 (或更新的版本)程式。 2. 確認作業系統已安裝主機板驅動程式(該驅動程式請洽主機板製造商)。 安裝完作業系統後，請將顯示卡驅動程式光碟片置入光碟機中，自動執行程式會開啟如下 的畫面(若光碟片放入後沒有出現任何畫面，請進入「我的電腦」，開啟光碟機圖示，並執 行setup.exe)。接著您只要點選畫...
Page 12
- 12 -GV-N500 系列顯示卡
Page 13
3.3. 進入NVIDIA控制面板 安裝完驅動程式重新開機後，在桌面按滑鼠右鍵選擇「NVIDIA控制面板」，即可調整所有 與顯示卡相關的設定。 在桌面點選滑鼠右鍵，選擇「NVIDIA控制面板」。 或是在桌面按滑鼠右鍵後選擇「個人化」，再選擇「顯示設定」，當顯示設定畫面出現 後，點選「進階設定」。 進入進階選單後，可以看到「一般Pn P監視器和NVIDIA Ge Force GTX 570 內容」選...
Page 14
選擇最適合您的NVIDIA控制面板檢視模式： 標準設定值 進階設定值 以下章節主要提供如何設定進階設定值的說 明。 進入NVIDIA控制面板後，請點選您想要設定 的類別進入，即可做更詳細的顯示設定。類 別有： 3D設定值 視訊與電視 顯示 進入NVIDIA控制面板後，您可以依需要改變 您想要的視圖模式。 模式有： 標準視圖 進階視圖 自訂視圖 - 14 -GV-N5...
Page 15
3D設定值 「3D設定值」頁面中的工作可用於執行以下動作： 變更您運用Direct3D和Open GL技術的3D應用程式和遊戲的影像和描繪設定值。 取代您的圖形處理裝置(GPU)和GPU記憶體的預設時脈頻率以增加您的GPU效能。 為遊戲指定特定的3D設定值，以便當遊戲啟動時自動載入這些設定值。 管理3D設定值(註一) 「管理3D設定值」頁面可用於建立預設 的3D設定值以用於您的所有D ec t...
Page 16
調整影像設定值 使用此頁面的控制項來微調您的顯示器 上視訊內容的影像設定值。您可以選擇 使用反影訊、調整邊緣銳度或套用雜訊 過濾。為了取得最佳效果，當您在進行 調整時請播放一段視訊影片以便觀看變 更所產生的效果。 備註： 目前在Windows Vista下某些功能的支援仍在開 發中，因此您的驅動程式版本可能無法提供 這些功能。請至NVIDIA參考更新的資訊。 - 16 -GV-N500 系列顯...
Page 17
顯示 顯示功能可讓您進一步操控與設定顯示設定值以便充分運用您的顯示器功能。您可以在顯 示設定頁執行以下功能： 移動CRT螢幕位置 變更解析度 調整桌面色彩設定值 旋轉顯示畫面 管理自訂解析度(註) 設定多台顯示器 移動CRT螢幕位置 您可以使用滑鼠(按一下此頁面的箭頭鍵) 或鍵盤上的方向鍵來調整桌面的位置以 便配合您的顯示器。這是提供您調整實 體顯示器上的控制鈕的另一種方法。
Page 18
調整桌面色彩設定值 色彩設定值可用來調整桌面上影像的 對比度、鮮明度和色彩深度(D l V i- brance，數位亮度)。這些變更不會影響 任何視訊播放。若要變更視訊色彩設定 值，請進入「開始」頁面的「視訊與電 視色彩設定值」頁面。 旋轉顯示 NVIDIA「旋轉」功能可將您的桌面方向 變更為縱向、橫向或反轉模式。如果您 已旋轉了實體顯示器，並且需要旋轉桌 面來配合顯示器方向的話，這個功能...
Page 19
設定多台顯示器 NVIDIA n View顯示模式可讓您以多種多重 顯示器模式來檢視桌面，以便充分利用 與您的電腦連接的顯示器。 選擇要使用的n View顯示模式： 僅使用一台顯示器(單台) 兩台顯示器都相同(仿製) 彼此獨立的組態設定(雙同步顯示) 作為一個大型水平桌面(水平擴展)(註) 作為一個大型垂直桌面(垂直擴展)(註) (註) 此選項僅在Windows XP才會顯示。
Page 20
顯示器 Model GV-N570OC-13I GV-N570OC-13I Rev 2.0 GV-N570UD-13I GV-N570UD-13I Rev2.0 CRT(註 二)+HDMI Yes Yes Yes Yes CRT+DVI(註 二) Yes Yes Yes Yes DVI+HDMI Yes Yes Yes Yes DVI+HDMI+CRT No No No No DVI +DVI Y...
Page 21
檢查此顯示卡是否正確地安裝於PCI Express x16擴充槽。 確認螢幕的接頭確實地連接於顯示卡上的螢幕連接頭。 確認螢幕及電腦主機都有接上電源接頭。 如果需要關閉主機板內建的顯示裝置，詳細設定方式請參考您的主機板使 用手冊或洽購買的店家或經銷商尋求協助。(有些主機板內建的顯示裝置無 法讓您關閉或設為第二顯示裝置) 當您在安裝驅動程式時，確認您所選擇的欲安裝設備是正確的。 ...
Page 22
5.1. 以DOS指令更新BIOS 1. 將所下載的VGA BIOS壓縮檔解壓縮到硬碟或軟碟機磁片。以下步驟以存至A軟碟機之磁片 為例。 2. 重新啟動您的電腦到MS-DOS模式。請準備一張可以開機的磁片，方可進入MS-DOS模式。 3. 在DOS模式下切換命令列路徑到檔案所在位置，例：A:\>。 4. 若您需先備份現有BIOS檔，請在A:\>後輸入BIOS更新工具檔名 -s BIO...
Page 23
Ge Force GTX 570 Single Display Standard Modes 解析度 垂直 顏色 更新率 8bpp(256色) 16bpp(65K色) 32bpp(16.7M色) (Hz) 標準模式 高彩模式 全彩模式 320 x 200 60~75 320 x 240 60~75 400 x 300 60~75 480 x 360 60~75 ...
Page 24
解析度 垂直 顏色 更新率 8bpp(256色) 16bpp(65K色) 32bpp(16.7M色) (Hz) 標準模式 高彩模式 全彩模式 1600 x 1200 60~100 120 X 1920 x 1080 (16:9) 60~85 100 X 1920 x 1200 (16:10) 60~85 100 X 1920 x 1440...
Page 25
我們對保護環境的承諾 除了高性能產品外，所有技嘉主機板均履行歐盟規章，如Ro HS (電器電子設備使用某些 危害物質限制指令 Restriction of the use of Certain Hazardous Substances in Electrical and Electronic Equipment, Ro HS)及WEEE (廢電器及電子設備指令Waste Electrical an...
Page 26
中華人民共和國電子信息產品中有毒有害物質或元素的名稱及含量標識格式 依照中華人民共和國的有毒有害物質的限制要求(China Ro HS)提供以下的表格： - 26 -GV-N500 系列顯示卡
Page 27
1. 本條款保固標的，僅適用於消費者於台灣地區購買之技嘉產品(新品)。特價品、整新品或境外購買之 產品，概依當時所附之保固條件為準；超出保固服務範圍或期限者，其維修，收費事宜，請洽本公 司各快服中心。 2. 本公司產品之保固，自技嘉特約經銷商出售日起算，並以發票、收據等銷售憑證所載日期為準。消 費者應妥善保存以維權益。 3. 保固期限為3年。經銷商自行提供或出售之保固，由該經銷商處理。 形式一：產...
Page 28
您可以至我們的台灣區服務網查詢更多的訊息：http://service.gigabyte.tw/ - 28 -GV-N500 系列顯示卡
