Delta Industrial Automation PLC Programmable Controller DVP06AD-S2 6-Channel Analog Input Module Installation Manual

Summary

The DVP06AD-S is a high-precision, open-type analog signal input module designed for industrial automation systems using Delta DVP PLCs. It converts six external voltage and current signals into robust 14-bit digital data for reliable processing. This comprehensive manual serves as an essential guide for engineers and technicians, covering critical installation warnings, detailed wiring diagrams, power specifications, and step-by-step instructions for parameter setup. Users can configure advanced features like GAIN/OFFSET adjustment and RS-485 communication to tailor the module to specific control requirements.

📄 Preview ‹ PAGE OF 16 ›

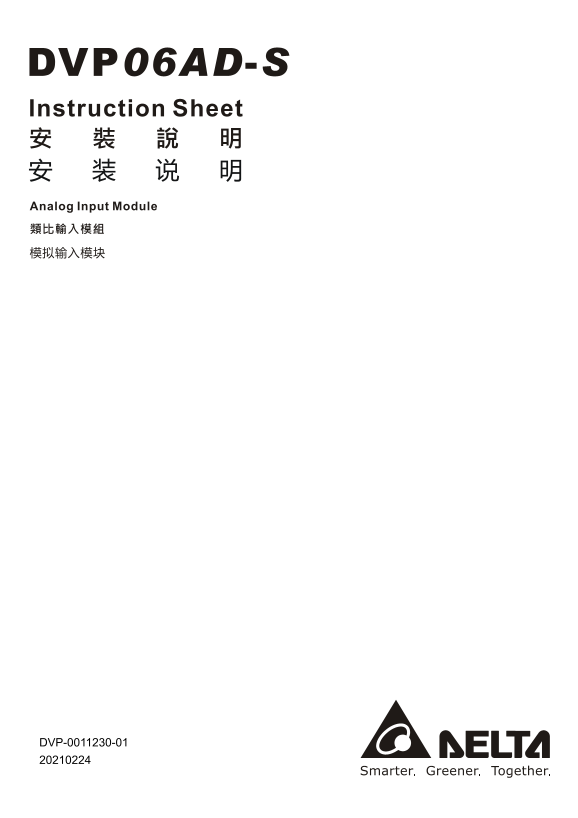

‹ Delta Industrial Automation PLC Programmable Controller DVP06AD-S2 6-Channel Analog Input Module Installation Manual - Page 1 ›

Page 1 Text Content

DVP-0011230-01

Page Summary Contents For Delta Industrial Automation PLC Programmable Controller DVP06AD-S2 6-Channel Analog Input Module Installation Manual

Page 1 DVP-0011230-01
Page 2 ENGLISH Warning EN  DVP06AD-S is an OPEN-TYPE device. It should be installed in a control cabinet free of airborne dust, humidity, electric shock and vibration. To prevent non-maintenance staff from ...
Page 3 *4: If the ripple voltage of the input terminal of the load connected is large, and results in interference with the wiring, please connect a 0.1~0.47 μF and 25 V capacitor. ※ DO NOT wire empty termin...
Page 4  Control Registers RS-485 CR parameter Latched Register content b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0 address #0 H’4000 ○ R Model name Set by the system. Data length: 8 bits (b7 ~ b0)...
Page 5 RS-485 CR parameter Latched Register content b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0 address Instruction error K128 (H’80) 1 0 0 0 0 0 0 0 Note: Each error status is determined by the co...
Page 6 di gi ta lo ut pu  Adjusting A/D Conversion Curve Voltage input mode: Mode CR#1 mode 0: GAIN=5V (4,000LSB). OFFSET=0V (0LSB). +4, Mode CR#1 mode 1: GAIN=6V (4,800LSB). OFFSET=2V (1,600LSB). 6V5V GAIN...
Page 7 注意事項 .0 3.  請在使用之前，詳細閱讀本使用說明書。  請勿在上電時觸摸任何端子。實施配線，務必關閉電源。  本機為開放型 (OPEN TYPE) 機殼，因此使用本機時，必須將之安裝於具防塵、防潮及免於電擊/衝擊意外之外殼配線箱 內。另必須具備保護措施 (如: 特殊之工具或鑰匙才可打開) 防止非維護人員操作或意外衝擊本體，造成危險及損壞。  交流輸入電源不可連接於輸入/出信號端，否...
Page 8  規格  功能規格 類比/數位 (6A/D) 模組 電壓輸入 (Voltage input) 電流輸入 (Current input) 電源電壓 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%) 類比訊號輸入通道 6 通道/台 類比輸入範圍 ±10V ±20m A 數位轉換範圍 ±8,000 ±4,000 解析度 14 bits (1LSB=1.25m V)...
Page 9  控制暫存器 CR CR RS-485 編號 參數位址 保持型 暫存器名稱 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0 #0 H’4000 ○ R 機種型號 系統內定，資料長度 位元 (b7 ~ b0)。DVP06AD-S 機種編碼=H’C8。 保留 CH6 CH5 CH4 CH3 CH2 CH1 輸入模式設定：出廠設定值為 H’0...
Page 10 CR RS-485 編號 參數位址 保持型 暫存器名稱 b15 b14 b13 b12 b11 b10 b9 b8 b7 b6 b5 b4 b3 b2 b1 b0 #28 H’401C ○ R/W CH5 微調 GAIN #29 H’401D ○ R/W CH6 微調 GAIN CR#18 ~ CR#29：需特別注意 GAIN 值－OFFSET 值 = +800 LSB ~ +12,000 LSB...
Page 11 ※ 控制暫存器（CR）之 MODBUS 十進制通訊位址，可由控制暫存器表格中 進制通訊位址，轉換成十進制後再加上 1， 即為 MODBUS 十進制通訊位址。Ex: CR#0 DVP 通訊位址為 H’4000，而 MODBUS 十進制位址為 16385。 ※ 功能碼（Function）：03’H 讀出暫存器資料。06’H 寫入一個 word 資料至暫存器。10’H 寫入多筆 words 資料至暫存器...
Page 12 注意事项 .0 3.  请在使用之前，详细阅读本使用说明书。  请勿在上电时触摸任何端子。实施配线，务必关闭电源。  本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/冲击意外的外 壳配线箱内。另必须具备保护措施 (如: 特殊的工具或钥匙才可打开) 防止非维护人员操作或意外冲击本体，造成危险 及损坏。  交流输入电源不可连接于输入/出信...
Page 13 4：如果负载之输入端涟波太大造成配线受噪声干扰时，请连接 0.1 ~ 0.47μF 25V 的电容。 注意：空端子 请勿配线。 注意：线材长度需等长，单一线长< 200 m且单一线阻< 100 ohm。 电压输入 (Voltage input) 电流输入 (Current input) 电源电压 24V DC (20.4V DC ~ 28.8V DC) (-15% ~ +20%) 分辨...
Page 14 DIN 铝轨的安装方法 PLC 在安装时，请装配于封闭式的控制 适合 35mm DIN 铝轨，主机挂于铝轨时，先将 PLC 下方的固定塑料片压入，再将 PLC 由上方挂上再往 图所示），以确保 PLC 散热功能正常。 下压即可。欲取下 PLC 时，PLC 底部下的固定塑料 片，以起子插入凹槽，向上撑开即可，该固定机构塑 DVP DD MP 料片为保持型，当所有的固定片撑开后，再将 PLC D &g...
Page 15 #28 H’401C ○ R/W CH5 微调 GAIN #29 H’401D ○ R/W CH6 微调 GAIN CR#18 ~ CR#29：需特别注意 GAIN 值－OFFSET 值 = +800 LSB ~ +12,000 LSB (电压) 或 +800 LSB ~ +6,400 LSB (电流)，当此 值较小时（急斜线），对于输入信号之分辨率较细，数字值可做较大的变化。当此值较大时（缓斜线...
Page 16 b15 ~ b12 b11 ~ b8 b7 ~ b0 ASCII/RTU 及检查码高低位交换 数据格式 通讯速率 H'0 ASCII H'0 7,E,1*1 H'01 4800 bps H'1 8,E,1 H'02 9600 bps H'8 RTU, 检查码高低位不交换 H'2 保留 H'04 19200 bps H'3 8,N,1 H'08 38400 bps H'C RTU, 检查码高低位交换...

Manual Details

Brand Delta
Pages 16
File Size 1.63 MB
Published June 05, 2026
44 views

Enter the captcha to get the download link:

captcha

Frequently Asked Questions

Where should the DVP06AD-S module be installed for safe operation?

It must be installed in a controlled cabinet free of airborne dust, humidity, electric shock, and vibration. The cabinet should also have a safeguard (e.g., special tool or key) to prevent unauthorized access.

Are there any precautions when connecting external power or wiring?

NEVER connect AC power to any I/O terminals. Always verify all wiring before powering up the module. Also, ensure the ground terminal is correctly grounded to prevent electromagnetic interference.

What are the specifications for analog signal input and output?

It supports 6 channels of both voltage and current inputs (±10V to ±20mA). It utilizes a 14-bit resolution for voltage signals (1.25mV) and 13-bit resolution for current signals (5μA).
