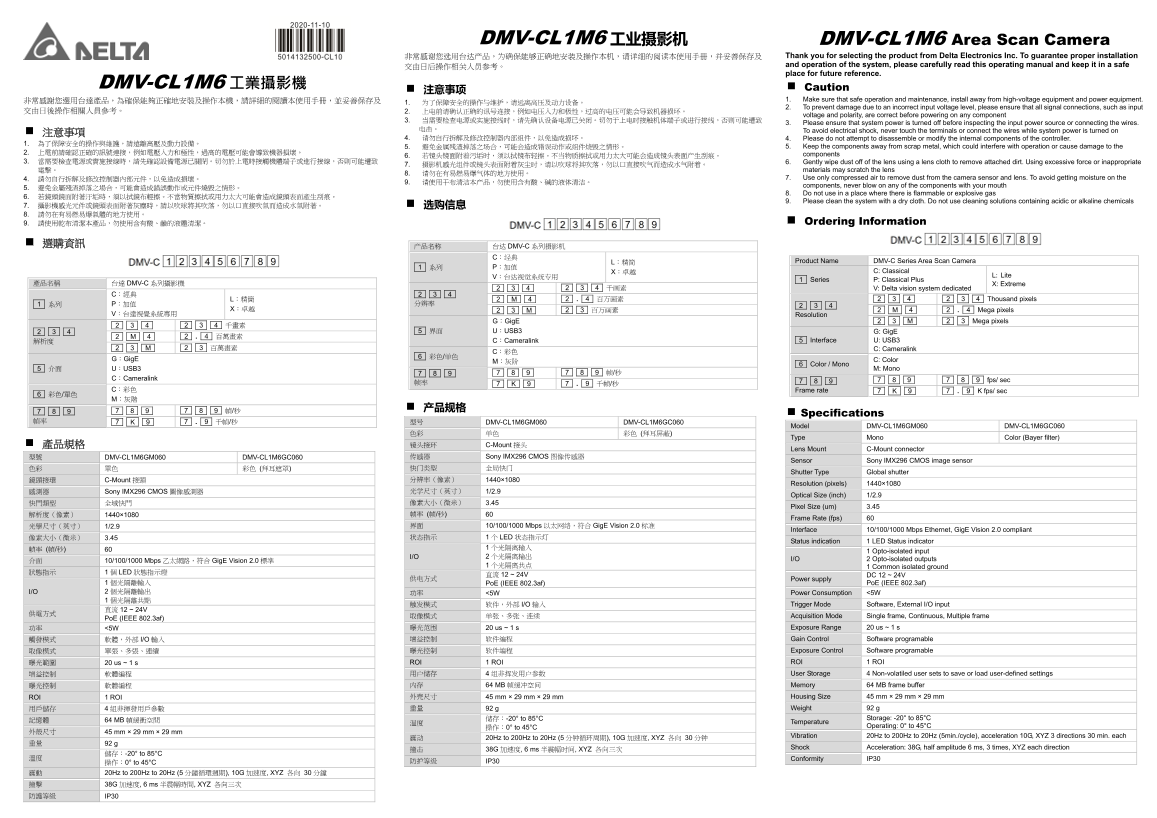

Delta Industrial Automation Machine Vision DMV-CL1M6DMV Series Camera Operation Manual

DMV-CL1M6 工业摄影机 DMV-CL1M6 Area Scan Camera

非常感谢您选用台达产品，为确保能够正确地安装及操作本机，请详细的阅读本使用手册，并妥善保存及 Thank you for selecting the product from Delta Electronics Inc. To guarantee proper installation 交由日后操作相关人员参考。 and operation of the system, please carefully read this operating manual and keep it in a safe place for future reference.

DMV-CL1M6 工業攝影機  Caution

非常感謝您選用台達產品，為確保能夠正確地安裝及操作本機，請詳細的閱讀本使用手冊，並妥善保存及 1. Make sure that safe operation and maintenance, install away from high-voltage equipment and power equipment.

2. To prevent damage due to an incorrect input voltage level, please ensure that all signal connections, such as input

voltage and polarity, are correct before powering on any component

3. Please ensure that system power is turned off before inspecting the input power source or connecting the wires.

电击。 To avoid electrical shock, never touch the terminals or connect the wires while system power is turned on

4. 请勿自行拆解及修改控制器内部组件，以免造成损坏。 4. Please do not attempt to disassemble or modify the internal components of the controller.

5. 避免金属残渣掉落之场合，可能会造成错误动作或组件烧毁之情形。 5. Keep the components away from scrap metal, which could interfere with operation or cause damage to the

2. 上電前請確認正確的訊號連接，例如電壓入力和極性，過高的電壓可能會導致機器損壞。 components

3. 當需要檢查電源或實施接線時，請先確認設備電源已關閉。切勿於上電時接觸機體端子或進行接線，否則可能遭致 6. Gently wipe dust off of the lens using a lens cloth to remove attached dirt. Using excessive force or inappropriate

電擊。 materials may scratch the lens

4. 請勿自行拆解及修改控制器內部元件，以免造成損壞。 7. Use only compressed air to remove dust from the camera sensor and lens. To avoid getting moisture on the

components, never blow on any of the components with your mouth

8. Do not use in a place where there is flammable or explosive gas

9. Please clean the system with a dry cloth. Do not use cleaning solutions containing acidic or alkaline chemicals

9. 請使用乾布清潔本產品，勿使用含有酸、鹼的液體清潔。  Ordering Information

 選購資訊 产品名称 台达 DMV-C 系列摄影机

L：精简 Product Name DMV-C Series Area Scan Camera

X：卓越 C: Classical

V：台达视觉系统专用 L: Lite

1 Series P: Classical Plus

產品名稱 台達 DMV-C 系列攝影機 X: Extreme

2 3 4 2 3 4 千画素 V: Delta vision system dedicated

L：精簡 2 M 4 2 . 4 百万画素 2 3 4 2 3 4 Thousand pixels

X：卓越 2 3 M 2 3 百万画素 2 M 4 2 . 4 Mega pixels

V：台達視覺系統專用 Resolution

G：Gig E 2 3 M 2 3 Mega pixels

2 3 4 5 界面 U：USB3 G: Gig E

解析度 C：Cameralink 5 Interface U: USB3

2 3 M 2 3 百萬畫素 C: Cameralink

G：Gig E

6 Color / Mono C: Color

5 介面 U：USB3 M: Mono

C：Cameralink 7 8 9 7 8 9 fps/ sec

C：彩色 Frame rate 7 K 9 7 . 9 K fps/ sec

7 8 9  Specifications 幀率 7 K 9 7 . 9 千幀/秒 型号 DMV-CL1M6GM060 DMV-CL1M6GC060

Model DMV-CL1M6GM060 DMV-CL1M6GC060

Type Mono Color (Bayer filter)

 產品規格 镜头接环 C-Mount 接头

Lens Mount C-Mount connector

型號 DMV-CL1M6GM060 DMV-CL1M6GC060 传感器 Sony IMX296 CMOS 图像传感器

Sensor Sony IMX296 CMOS image sensor

Shutter Type Global shutter

鏡頭接環 C-Mount 接頭 分辨率（像素） 1440×1080

Resolution (pixels) 1440×1080

感測器 Sony IMX296 CMOS 圖像感測器 光学尺寸（英寸） 1/2.9

Optical Size (inch) 1/2.9

Pixel Size (um) 3.45

Frame Rate (fps) 60

光學尺寸（英寸） 1/2.9 界面 10/100/1000 Mbps 以太网络，符合 Gig E Vision 2.0 标准

Interface 10/100/1000 Mbps Ethernet, Gig E Vision 2.0 compliant

像素大小（微米） 3.45 状态指示 1 LED 状态指示灯

Status indication 1 LED Status indicator

1 Opto-isolated input

介面 10/100/1000 Mbps 乙太網路，符合 Gig E Vision 2.0 標準 I/O 2 Opto-isolated outputs

个光隔离共点 1 Common isolated ground

狀態指示 1 LED 狀態指示燈

供电方式 直流 Power supply DC 12 ~ 24V

個光隔離輸入 Po E (IEEE 802.3af) Po E (IEEE 802.3af) I/O 個光隔離輸出 功率 <5W Power Consumption <5W 個光隔離共點

触发模式 软件，外部 I/O 输入 Trigger Mode Software, External I/O input

取像模式 单张、多张、连续 Acquisition Mode Single frame, Continuous, Multiple frame

Po E (IEEE 802.3af)

功率 <5W 曝光范围 20 us ~ 1 s Exposure Range 20 us ~ 1 s

觸發模式 軟體，外部 I/O 輸入 增益控制 软件编程 Gain Control Software programable

取像模式 單張、多張、連續 曝光控制 软件编程 Exposure Control Software programable 曝光範圍 20 us ~ 1 s ROI 1 ROI ROI 1 ROI 增益控制 軟體編程 用户储存 4 组非挥发用户参数 User Storage 4 Non-volatiled user sets to save or load user-defined settings

曝光控制 軟體編程 内存 64 MB 帧缓冲空间 Memory 64 MB frame buffer

ROI 1 ROI 外壳尺寸 45 mm × 29 mm × 29 mm Housing Size 45 mm × 29 mm × 29 mm

用戶儲存 4 組非揮發用戶參數 重量 92 g Weight 92 g

記憶體 64 MB 幀緩衝空間 Temperature Storage: -20° to 85°C

温度 储存：-20° to 85°C

操作：0° to 45°C Operating: 0° to 45°C

外殼尺寸 45 mm × 29 mm × 29 mm

Vibration 20Hz to 200Hz to 20Hz (5min./cycle), acceleration 10G, XYZ 3 directions 30 min. each

震动 20Hz to 200Hz to 20Hz (5 分钟循环周期), 10G 加速度, XYZ 各向 30 分钟

Shock Acceleration: 38G, half amplitude 6 ms, 3 times, XYZ each direction

撞击 38G 加速度, 6 ms 半震幅时间, XYZ 各向三次

溫度 儲存：-20° to 85°C Conformity IP30

操作：0° to 45°C 防护等级 IP30

震動 20Hz to 200Hz to 20Hz (5 分鐘循環週期), 10G 加速度, XYZ 各向 30 分鐘 撞擊 38G 加速度, 6 ms 半震幅時間, XYZ 各向三次 防護等級 IP30
