Dell Intel Xeon 5600 Series Processors - Information Update
Summary
Optimized for enterprise IT professionals, this technical guide provides comprehensive specifications and upgrade instructions for integrating the Intel Xeon 5600 series processors into Dell PowerEdge server platforms. The manual details critical BIOS/iDRAC firmware updates, compatibility requirements (including specific model limitations), and advanced features such as memory sparing and low-voltage DDR3L support. It guides users through optimizing system performance, configuring various hardware settings (like SR-IOV and prefetchers), and ensuring reliable operation in demanding computing environments.

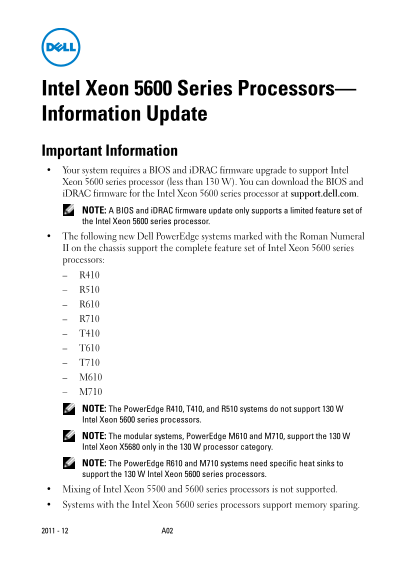

Page 1 Text Content
Intel Xeon 5600 Series Processors— Information Update Important Information Your system requires a BIOS and i DRAC firmware upgrade to support Intel Xeon 5600 series processor (less than 130 W). You can download the BIOS and i DRAC firmware for the Intel Xeon 5600 series processor at support.dell.com. NOTE: A BIOS and i DRAC firmware update only supports a limited feature set of the Intel Xeon 5600 series processor. The following new Dell Power Edge systems marked with the Roman Numeral II on the chassis support the complete feature set of Intel Xeon 5600 series processors: R410 R510 R610 R710 T410 T610 T710 M610 M710 NOTE: The Power Edge R410, T410, and R510 systems do not support 130 W
Intel Xeon 5600 series processors.
NOTE: The modular systems, Power Edge M610 and M710, support the 130 W Intel Xeon X5680 only in the 130 W processor category.
NOTE: The Power Edge R610 and M710 systems need specific heat sinks to support the 130 W Intel Xeon 5600 series processors. Mixing of Intel Xeon 5500 and 5600 series processors is not supported. Systems with the Intel Xeon 5600 series processors support memory sparing.
Page Summary Contents For Dell Intel Xeon 5600 Series Processors - Information Update
Page 1
Intel Xeon 5600 Series Processors— Information Update Important Information Your system requires a BIOS and i DRAC firmware upgrade to support Intel Xeon 5600 series processor (less than 130 W). You c...
Page 2
Low Voltage Memory Modules (DDR3L DIMMs) Intel Xeon 5600 series processors support DDR3L DIMMs enabling a lower operating voltage (1.35 V) that ensures memory power savings up to 20% per DIMM. DDR3L m...
Page 3
Memory Settings Screen Option Description System Memory Voltage Displays the system memory voltage. Memory Operating Voltage Sets the system memory voltage selection. (Auto Default) Memory Operating M...
Page 4
System Security Screen Option Description Intel(R) TXT (Disabled Enables/disables Trusted Execution Technology. To enable default) TXT, enable & activate VT & TPM with pre-boot measurement. Ne...
Page 5
Enabling Dell BIOS Intelligent Turbo Mode The Dell BIOS Intelligent Turbo Mode feature allows the operating system to set the processor performance in the turbo mode. Based on the processor utilizatio...
Page 6
Intel Xeon 5600 系列处理器—信息 更新 重要信息 系统需进行 BIOS 和 i DRAC 固件更新才能支持 Intel Xeon 5600 系列处理器 （小于 130 W）。要下载适用于 Intel Xeon 5600 系列处理器的 BIOS 和 i DRAC 固件，请登录 support.dell.com。 注：BIOS 和 i DRAC 固件更新仅支持 Intel Xeon 5...
Page 7
低电压内存模块 (DDR3L DIMM) Intel Xeon 5600 系列处理器支持 DDR3L DIMM，可使用较低的操作电压 (1.35 V)，确保每个 DIMM 的内存电源节能量高达 20%。DDR3L 内存对 Intel Xeon 5500 系列具有向后兼容性，可在标准电压 (1.5 V) 下运行而不受限制。 在较低电压下运行系统内存可能会对额外的频率和内存安装容量产生限制。 例如，1...
Page 8
Memory Settings（内存设置）屏幕 选项 说明 System Memory Voltage 显示系统内存电压。 （系统内存电压） Memory Operating Voltage 设置系统内存电压选择。 （内存操作电压） （默认为 Auto [自动 ]） Memory Operating Mode 如果安装了有效内存配置，则会显示内存运行类型。设 （内存运行模式） 置为 Optimiz...
Page 9
System Security（系统安全保护）屏幕 选项 说明 Intel(R) TXT（默认为 启用 /禁用受信任的执行技术。要启用 TXT，启用并激活 Disabled [已禁用 ]） VT 和 TPM，并进行预引导测量。 新的 POST 信息 以下是启动 Intel Xeon 5600 系列处理器时出现的新的 POST 信息。 信息 说明 System Memory Size: 显示系统内存...
Page 10
启用 Dell BIOS 智能 Turbo 模式 Dell BIOS 智能 Turbo 模式功能允许操作系统在 turbo 模式下设置处理器性能。 为实现更好的电源管理，该功能会根据处理器使用情况，延迟处理器 turbo 模 式的启动。如果在系统设置的 Processor Settings（处理器设置）屏幕中启用了 turbo 模式，则可使用以下 BIOS 设置选项启用或禁用该功能： 注：如果在处...
Page 11
Processeurs Intel Xeon série 5600 - Mise à jour des informations Informations importantes Votre système nécessite une mise à niveau du BIOS et du micrologiciel de l'i DRAC afin de prendre en charge le...
Page 12
L'utilisation simultanée de processeurs Intel Xeon série 5500 et 5600 n'est pas prise en charge. Les sytèmes dotés de processeurs Intel Xeon série 5600 prennent en charge la mémoire de réserve. Barret...
Page 13
Nouvelles options de configuration du BIOS Écran Integrated Devices (Périphériques intégrés) Option Description SR-IOV-Global Enable Permet d'activer ou de désactiver la configuration (Activation des ...
Page 14
Écran Processor Settings (Paramètres du processeur) Option Description C1E (Option par défaut : Définit l'état des performances du processeur sur le Enabled [Activé]) minimum lorsque le système est in...
Page 15
Nouveaux messages POST Voici les nouveaux messages POST des processeurs Intel Xeon série 5600. Message Description System Memory Size: Affiche l'espace mémoire disponible, la vitesse X.X GB, System Me...
Page 16
Activation de la fonction Dell BIOS Intelligent Turbo Mode (Mode Turbo intelligent du BIOS Dell) La fonction Dell BIOS Intelligent Turbo Mode (Mode Turbo intelligent du BIOS Dell) permet au système d'...
Page 17
Intel Xeon 5600-Prozessorreihe – Informationsaktualisierung Wichtige Informationen Das System benötigt ein BIOS- und i DRAC-Firmware-Upgrade, um die Intel Xeon 5600-Prozessorreihe unterstützen zu könn...
Page 18
Der kombinierte Einsatz der Prozessorreihen Intel Xeon 5500 und 5600 wird nicht unterstützt. Systeme mit Prozessoren der Intel Xeon 5600-Reihe unterstützen Speicherredundanz. Niederspannungs-Speicherm...
Page 19
Neue BIOS-Setup-Optionen Bildschirm „Integrated Devices“ (Integrierte Geräte) Option Beschreibung SR-IOV-Global Enable Aktiviert oder deaktiviert die BIOS-Konfiguration (Standardeinstellung von SR-IOV...
Page 20
Bildschirm Processor Settings (Prozessoreinstellungen) Option Beschreibung C1E (Standardeinstellung Setzt die Prozessorleistung auf ein Minimum, wenn Enabled [Aktiviert]) das System im Leerlauf ist. I...
Page 21
Neue POST-Meldungen Die folgende Tabelle enthält die neuen POST-Meldungen für die Intel Xeon 5600-Prozessorreihe. Meldung Beschreibung System Memory Size: Anzeige der Größe des Systemspeichers, der X....
Page 22
Aktivieren von Dell BIOS Intelligent Turbo Mode Die Funktion Dell BIOS Intelligent Turbo Mode ermöglicht dem Betriebssystem, die Prozessorleistung auf Turbo Mode zu setzen. Je nach Prozessorauslastung...
Page 23
Intel Xeon 5600 シリーズのプロ セッサ — アップデート情報 重要情報 お使いのシステムで Intel Xeon 5600 シリーズのプロセッサ（130 W 未 満）をサポートするには、BIOS と i DRAC ファームウェアのアップグ レードが必要です。Intel Xeon 5600 シリーズプロセッサ用の BIOS と i DRAC のファームウェアは、support.del...
Page 24
1 台のシステムで Intel Xeon 5500 シリーズと 5600 シリーズのプロ セッサを併用することはできません。 Intel Xeon 5600 シリーズのプロセッサは、メモリスペアリングに対応 しています。 低電圧メモリモジュール（DDR3L DIMM） Intel Xeon 5600 シリーズのプロセッサは DDR3L DIMM に対応しており、 動作電圧（1.35 V）を低く抑え...
Page 25
Memory Settings（メモリ設定）画面 オプション 説明 System Memory Voltage システムメモリの電圧が表示されます。 Memory Operating システムメモリ電圧を選択します。 Voltage （デフォルトは Auto （自動）） Memory Operating Mode 有効な構成のメモリが取り付けられている場合は、 メモリ動作のタイプが表示されます。O...
Page 26
オプション 説明 DCU Streamer Prefetcher データキャッシュユニット（DCU）ストリーマの （DCU ストリーマのプリ プリフェッチャを有効にします。HPC アプリケー フェッチャ） ションにはお勧めのオプションです。 （デフォルトは Enabled） Data Reuse データの再使用の有効 / 無効を切り替えます。HPC （デフォルトは Enabled） アプリケーショ...
Page 27
Dell BIOS Intelligent Turbo（インテリジェント ターボ）モードを有効にする Dell BIOS Intelligent Turbo（インテリジェントターボ）モードでは、OS からプロセッサのパフォーマンスをターボモードに設定することができま す。これは、プロセッサの使用率に基づいて、節電のためにプロセッサ ターボモードの開始を遅らせることのできる機能です。セットアップユー...
Page 28
Intel Xeon 5600 시리즈 프로세서譏 정보 갱신본 중요 정보 시스템에서 BIOS 및 i DRAC 펌웨어 업그레이드를 해야 Intel Xeon 5600 시리 즈 프로세서(130W 이하)를 지원할 수 있습니다. Intel Xeon 5600 시리즈 프로 세서용 BIOS 및 i DRAC 펌웨어는 support.dell.com에서 다운로드할 수 있습니 다....
Page 29
낮은 전압 메모리 모듈 (DDR3L DIMM) Intel Xeon 5600 시리즈 프로세서는 낮은 작동 전압(1.35V)을 사용하는 DDR3L DIMM이 지원되므로, 메모리 전원을 DIMM당 최대 20%까지 절감할 수 있습니 다. DDR3L 메모리는 Intel Xeon 5500 시리즈와 호환되며 표준 전압(1.5V)에서 제한 없이 작동됩니다. 시스템 메모리...
Page 30
Memory Settings( 메모리 설정 ) 화면 옵션 설명 System Memory Voltage 시스템 메모리의 전압을 표시합니다. (시스템 메모리 전압) Memory Operating Voltage 시스템 메모리 전압 선택을 설정합니다. (메모리 작동 전압) (기본값: Auto(자동)) Memory Operating Mode 유효한 메모리 구성이 설...
Page 31
System Security( 시스템 보안 ) 화면 옵션 설명 Intel(R) TXT(기본값: Trusted Execution Technology를 활성화/비활성화합니다. Disabled(비활성화)) TXT를 활성화하려면 사전 부팅을 통해 VT 및 TPM을 사용 새 POST 메시지 다음은 Intel Xeon 5600 시리즈 프로세서에 대한 새 POST 메시...
Page 32
Dell BIOS Intelligent Turbo 모드 활성화 Dell BIOS Intelligent Turbo 모드 기능을 사용하면 운영 체제에서 프로세서 성능 을 Turbo 모드로 설정할 수 있습니다. 프로세서 활용에 따라 이 기능은 보다 효율 적인 전원 관리를 위해 프로세서 Turbo 모드 초기화를 지연시킵니다. 시스템 설 치 프로그램의 Process...
Page 33
Procesadores Intel Xeon serie 5600: actualización de información Información importante Para que su sistema admita el procesador Intel Xeon serie 5600 (menos de W), debe actualizar el firmware del BIO...
Page 34
No se admite la combinación de procesadores Intel Xeon de las series 5500 y 5600. Los sistemas con procesadores Intel Xeon serie 5600 admiten la sustitución de memoria. Módulos de memoria de bajo volt...
Page 35
Nuevas opciones de configuración del BIOS Pantalla de dispositivos integrados Opción Descripción SR-IOV-Global Enable Habilita/deshabilita la configuración del BIOS (Valor predeterminado: de dispositi...
Page 36
Pantalla de configuración del procesador Opción Descripción C1E (valor predeterminado: Establece el estado de rendimiento del procesador con Enabled) el valor mínimo cuando el sistema está inactivo. I...
Page 37
Mensajes nuevos de la POST A continuación, se indican los mensajes nuevos de la POST que aparecen al iniciar los procesadores Intel Xeon serie 5600. Mensaje Descripción System Memory Size: Muestra el ...
Page 38
Habilitación del modo turbo inteligente del BIOS de Dell La función de modo turbo inteligente del BIOS de Dell permite al sistema operativo establecer el rendimiento del procesador en el modo turbo. E...
