BenQ EW3880R 38-inch HDRi Q4K Curved Audio Visual Monitor User Manual
Summary
Unlock the full potential of your high-performance gaming display with this comprehensive user manual. It serves as an essential guide for gamers and power users, detailing everything from initial setup and seamless wall mounting to advanced features like HDR modes and dual-source displays (PIP/PBP). Within these pages, you will find critical information on connecting external peripherals, troubleshooting connectivity issues, performing maintenance, and ensuring safe operation for peak visual quality.
Page 1 Text Content

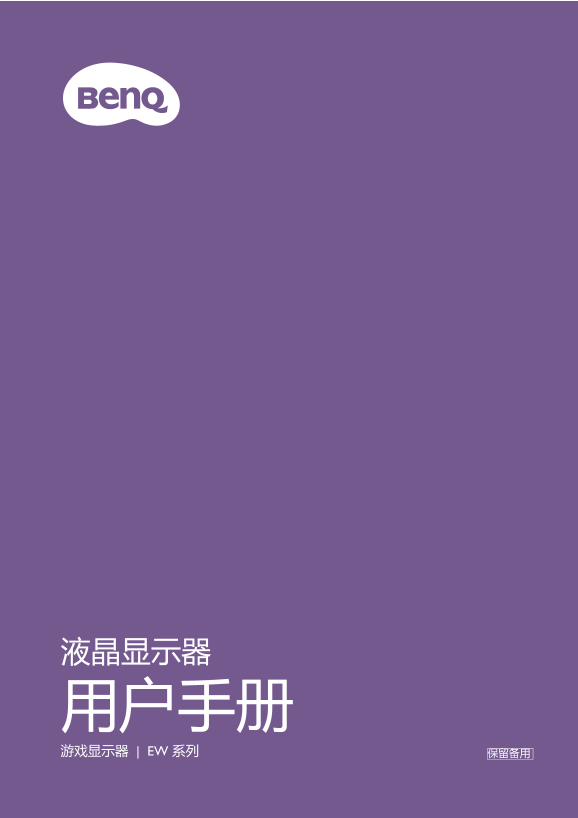

用户手册 游戏显示器 | EW 系列 保留备用
Page Summary Contents For BenQ EW3880R 38-inch HDRi Q4K Curved Audio Visual Monitor User Manual
Page 1
用户手册 游戏显示器 | EW 系列 保留备用
Page 2
版权 版权所有 © 2021 Ben Q Corporation。保留所有权利。未经 Ben Q Corporation 事先书面许 可，不得以任何形式和电子、机械、磁性、光学、化学、手工以及其它任何方式复制、 传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中或翻译成任何语 言或电脑语言。 免责声明 Ben Q Corporation 对于本文档的内容不提供任何明示或隐含的陈述或担保...
Page 3
1. 确认您的电脑已连接到网络。 2. 请访问 Support.Ben Q.com 本地网站。 不同地区 国家的网站布局和内容可能有所 不同。 • 用户手册和相关文档 • 驱动程序和应用程序 • （仅限欧盟）拆卸信息： 可在用户手册下载页面中获取。 此文档基于欧盟 (EU) 法规 2019/2021 提供以维修或回收您的产品。 在保修期内，务必联系当地客服部门进行维修。 如 果要维修过保修期的产品...
Page 4
如何获得最佳的 HDR 效果？ 配合 HDRi 热键或 HDR 模式键工作 影院 HDRi 游戏 HDRi 如何分割显示器屏幕以同时显示来自两个信号源的图像？ 同时显示两个信号源 (PIP/PBP) 如何使用 OSD 菜单？ 5 路控制器和基本菜单操作 导航主菜单 如何使用遥控器？ 开始了解您的遥控器 遥控器及其有效范围
Page 5
• AC 插头使此设备与 AC 电源绝缘。 • 电源线可作为插拔设备的电源断开设备。插座应安装在设备附近且易于插拔。 • 此产品应按照标记标签上指示的电源类型操作。如果不能确定电源是否可用，请咨询 经销商或当地的供电公司。 • I 级 A 类的可插拔设备必须连接到保护接地。 • 必须使用大于或等于 H03VV-F 或 H05VV-F、 2G 或 3G、 0.75mm2 的专用电源线。 • 只使用 ...
Page 6
维修 • 因为打开或卸下挡盖时可能会接触到危险电压或遭受其它危险，因此请勿尝试自行维 修本产品。如果发生上述误用或意外，如跌落或错误操作，请与有资格的维修人员联 系以进行维修。 • 联系购买地点或从 Support.Ben Q.com 访问本地网站以获得更多支持。
Page 7
版权 ................................................................................................................................................2 免责声明 .................................................
Page 8
选择适当的色彩模式............................................................................................................................. 将显示器连接到 Mac Book 系列产品...............................................
Page 9
Ben Q LCD 显示器 Quick Start Guide Safety Instructions Regulatory Statements
Page 10
遥控器 （RC-0014，带一颗 CR2032 电池） VESA 盖 视频线：HDMI 视频线：USB-C™ USB-C™ 线的长度应小于 1 米以轻松连接。
Page 11
1. 扬声器 2. 光传感器 / 接近传感器 / 红外线接收 （用于遥控器） 3. 电源指示灯 4. HDRi 热键 5. 扬声器 6. 控制按钮 7. 电源按钮 8. 耳机插口 9. 2 个 HDMI 端口 10. Display Port 接口 11. USB-C™ 端口 （适用于视频、数据 传输，功率输出最高达 60 W） 12. 2 个 USB 3.0 端口 （上行；连接 PC） 13. ...
Page 12
USB 外设 PC / 笔记本电脑
Page 13
显示器上 USB-C™ 端口的供电 通过供电功能，您的显示器可对连接的 USB-C™ 设备供电。可获得的功率根据端口而有 所不同。请确认设备连接到已通过足够的功率正确激活的适当端口。 EW3880R USB-C™ 供电 5V / 3A 9V / 3A 15V / 3A 20V / 3A • 连接的设备需配备一个通过 USB 供电支持充电功能的 USB-C™ 接头。 • 连接的设备可通过 USB-C...
Page 14
OK 键 • 进入子菜单。 • 进入下一个菜单项目。 • 用于向下 降低调节。 • 返回上一个菜单。 • 退出 OSD 菜单。 HDR 模式键 访问 HDR 选项列表。重复按下可在这些选项中循环。详情 请参见第 36 页的 配合 HDRi 热键或 HDR 模式键工作 ”。 菜单键 • 激活 OSD 主菜单。
Page 15
OSD = 屏幕显示。 4. 将提供的电池 (CR2032) 正确地放入 电池座中。确认正极 (+) 面朝上。
Page 17
如何安装显示器硬件 • 如果电脑已打开，您必须在继续安装之前先关闭电脑。 在看到确实指示之前请勿插入或打开显示器电源。 • 以下图示仅供参考。可用的输入和输出插口可能因您所购买的型号而有所不同。 • 支持的时序可能因输入信号而有所差异。从网站下载 Resolution file （分辨率文件）（请参阅第 3 页 产品支持 ”）。详情请参阅 Resolution file （分辨率文件）中的 预设显...
Page 19
按图解安装 VESA 盖。
Page 20
• 将 HDMI 线缆的插头插入显示器的 HDMI 端口。将线缆另一端插入数字输出设备的 HDMI 端口。 • 将 DP 线缆的插头插入显示器的视频接口。将另一端插入电脑的视频插口。 • 将随产品提供的 USB-C™ 线连接到显示器上的 USB-C™ 端口。将该线的另一端连接到笔 记本电脑的 USB-C™ 型端口。它可将信号、音频和数据从笔记本电脑传输到显示器。 4. 连接音频线缆。 您可将耳机插...
Page 21
5. 连接 USB 设备。 用 USB-C™ 线缆连接 PC 和显示器 （通过背面的 USB-C™ 端口进行连接）。此 USB 端口能在 PC 和 显示器连接的 USB 设备之间传输数据。 通过显示器的其它 USB 端口 （下行）连接 USB 设 备。这些下行 USB 端口能在连接的 USB 设备与上行 端口之间传输数据。
Page 23
按照第 26 页的 充分利用 Ben Q 显示器 中的说明 安装显示器软件。
Page 24
请小心以防损坏显示器。将屏幕表面置于诸如订书机或 鼠标等物上，会使玻璃破碎或损坏 LCD 的底基，该损坏 不属保修范围。在书桌上滑动或刮擦显示器会刮伤或损 坏显示器的包围物和控制器。 4. 卸下 VESA 盖。
Page 25
使用显示器壁挂式安装底座 （另行购买） LCD 显示器的背部有一个 100 毫米结构的 VESA 标准支架，可进行壁挂式机架安装。 在开始安装显示器壁挂式安装底座之前，请仔细阅读预防措施。 预防措施 •将显示器和显示器壁挂式安装底座安装在表面平坦的墙壁上。 •确保墙壁材料和标准壁挂式机架 （另行购买）足以支撑显示器的重量。请参见网站上 的产品规格以了解重量信息。 •拔下 LCD 显示器上的线缆之前...
Page 26
充分利用 Ben Q 显示器 要获得新的 Ben Q LCD 显示器的所有好处，您应安装定制的 Ben Q LCD 显示器驱动程序 软件，该驱动程序在本地网站上提供。 详情请参见第 26 页的 从网上下载 LCD 显示器 驱动程序文件 ”。 连接和安装 Ben Q LCD 显示器的环境将决定您成功安装 Ben Q LCD 显示器驱动程序软件 所需的程序。这些环境与您所用的 Microsoft Wi...
Page 27
如何在新电脑上安装显示器 此说明详细介绍了在从未安装过显示器驱动程序的新电脑上选择和安装 Ben Q LCD 显示 器驱动程序软件的过程。此说明仅适用于从未使用过的电脑，且 Ben Q LCD 显示器是连 接到该电脑的首个显示器。 如果您将 Ben Q LCD 显示器添加到已连接其它显示器的电脑上 （且已安装显示器驱动程序软件），您无 须按照这些说明进行操作。您应按照如何在现有的电脑上升级显示器的...
Page 28
如何在现有的电脑上升级显示器 本说明详细介绍了手动更新 Microsoft Windows 电脑上现有的显示器驱动程序软件的过 程。目前经测试，兼容 Windows 10、 Windows 8 (8.1) 和 Windows 7 操作系统。 在其它版本的 Windows 中，本产品可能也工作正常，但在编写本文件时， Ben Q 尚未对这些驱动程序在 其它版本的 Windows 作过测试，因此无法保...
Page 29
在 Windows 10 系统上安装 1. 打开显示属性。 进入电脑的开始、设置、设备、设备和打印机，右键单击菜单中显示器的名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏览电脑查找驱动程序软件选项。 7. 单击浏览，按照第 26 页的 从网上下载 LCD...
Page 30
在 Windows 8 (8.1) 系统上安装 1. 打开显示属性。 将光标移动到屏幕底部，或按键盘上的 Windows + C 按钮以调出 Charm （个性分类）栏。 进入设置、控制面板、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然...
Page 31
在 Windows 7 系统上安装 1. 打开显示属性。 进入开始、控制面板、硬件和声音、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏...
Page 33
OSD 图标 5 路控制器操作 功能 （当未激活菜单时） • 退出 OSD 菜单。
Page 34
所有 OSD （屏幕显示）菜单都可以使用控制键访问。您可以使用 OSD 菜单调整显示器 中的所有设置。可用的菜单选项可能因输入源、功能和设置而有所差异。
Page 35
Input HDMI1 Display Port USB-C OSD 图标 功能 Mode: Standard Input Custom Key 1 Color Mode Standard Custom Key 2Picture Low Blue Light Low Blue Light Color Night Mode Color Weakness Audio Input Rec. 709 Ey...
Page 36
配合 HDRi 热键或 HDR 模式键工作 在播放 HDR 内容时，显示器利用智慧调光 Plus 技术平衡屏幕亮度，以保留所有图像的 细节。显示器上有一个热键或遥控器上有一个 HDR 模式键 ( )，可轻松切换到首选 的 HDR 设置。 1. 请确认 HDR 内容可用。详情请参见第 36 页的 配合 HDR 技术 ”。显示器获取 HDR 内容后， HDR 功能将自动启用。 2. 按 HDRi 热键...
Page 37
1. 请确认有 FHD/4K HDR 播放器。支持以下名称和分辨率的播放器。请注意， FHD 显 示器上的 4K 内容将重新调整大小并以 1920 x 1080 显示。 适用于 FHD/4K 的常用名称 FHD、4K、4K Ultra HD、UHD、UHD 4K、Ultra HD、 （可能根据制造商而有所 2160p 支持的分辨率或模式 2560 x 1440 @ 60 Hz HDR10 的常用名...
Page 38
将显示器连接到 Mac Book 系列产品 当显示器连接到 Mac Book 系列产品时，切换到 M-book 模式以在显示器上显示 Mac Book 的颜色匹配和视觉表现。 1. 将显示器连接到 Mac Book 系列产品。 2. 进入色彩设定 > 色彩模式。 3. 选择 M-book。设置将立即生效。
Page 39
启用色觉辅助 （色弱） 色弱是帮助色弱缺陷者区分颜色的辅助功能。本显示器提供了红滤镜和绿滤镜。按需要 选择一项。 1. 进入 Eye Care > 色弱。 2. 选择红滤镜或绿滤镜。 3. 调整滤镜的值。该值越高，效果越强。 同时显示两个信号源 (PIP/PBP) 要同时在屏幕上显示两个输入源，可使用画中画 (PIP) 或画外画 (PBP) 模式。 1. 确认您有两个输入源连接到显示器。 2...
Page 40
导航主菜单 您可以使用 OSD （屏幕显示）菜单调整显示器中的所有设置。 可用的菜单选项可能因输入源、功能和设置而有所差异。不可用的菜单选项将变灰。并 且禁用不可使用的按键，而对应的 OSD 图标将消失。对于没有部分功能的型号，其设 置和相关项目将不会显示在菜单上。 OSD 菜单语言可能根据您所在地区销售的产品有所不同。详情请参见第 55 页的 语言 下的系统和 OSD 设置。 • 第 41 页的...
Manual Details
| Brand | Audio |
|---|---|
| Pages | 60 |
| File Size | 11.85 MB |
| Published | May 15, 2026 |
246 views
Enter the captcha to get the download link:
Frequently Asked Questions
如何为显示器进行最佳清洁？
使用不起毛的非磨损布料进行清洁，避免使用任何液体、湿润剂或玻璃清洁剂。
如果想壁挂式安装显示器，需要注意哪些事项？
应将显示器和底座安装在平坦的墙壁上，并确保墙体材料足够支撑显示器的重量。
遇到图像失真、闪烁或抖动时该如何处理？
请从网站下载Resolution file（分辨率文件），选择正确的分辨率和刷新率进行调节。
