BenQ SW240 Professional Photography Monitor User Guide for SW240
Summary
Designed for professional photographers and color-critical creatives, this comprehensive user manual provides everything needed to operate your PhotoVue display monitor. It guides users through hardware installation, power safety guidelines, and detailed setup procedures designed to ensure optimal performance and enduring reliability. The guide also features advanced instructions on achieving perfect, precise color accuracy using specialized software like Palette Master Element, alongside troubleshooting tips for common image issues. Essential reading for professionals demanding top-tier viewing fidelity in their workflow.
Page 1 Text Content
用户手册 Photo Vue 专业摄影显示器 | SW 系列
Page Summary Contents For BenQ SW240 Professional Photography Monitor User Guide for SW240

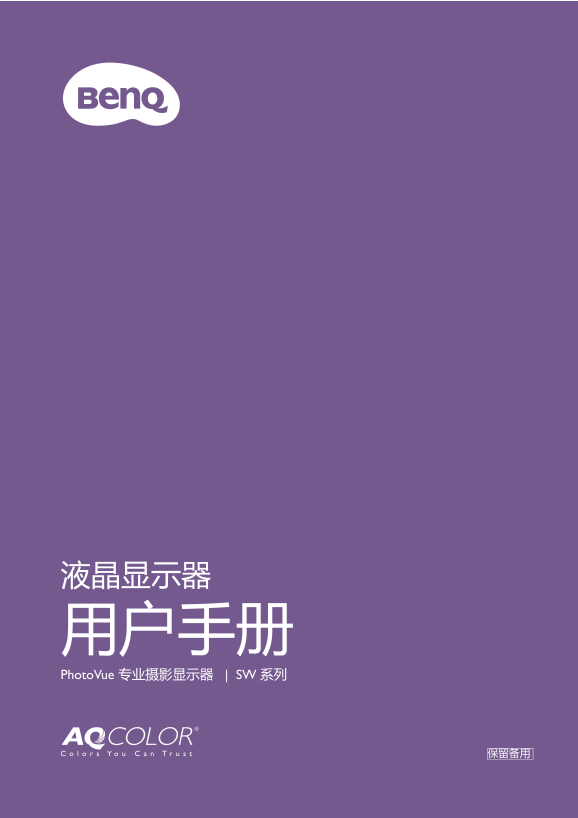

Page 1
用户手册 Photo Vue 专业摄影显示器 | SW 系列
Page 2
版权 版权所有 © 2021 Ben Q Corporation。保留所有权利。未经 Ben Q Corporation 事先书面许 可，不得以任何形式和电子、机械、磁性、光学、化学、手工以及其它任何方式复制、 传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中或翻译成任何语 言或计算机语言。 免责声明 Ben Q Corporation 对于本文档的内容不提供任何明示或隐含的陈述或担...
Page 3
1. 确认您的电脑已连接到网络。 2. 请访问 Support.Ben Q.com 本地网站。不同地区 国家的网站布局和内容可能有所 不同。 • 用户手册和相关文档： • 驱动程序和应用程序 • （仅欧盟）拆卸信息：可在用户手册下载页面中获取。此文档基于欧盟 （EU）规则 2019/2021 提供以维修或回收您的产品。在保修期内，始终联系当地客服部门进行维修。 如果要维修过保修期的产品，建议您联系...
Page 4
• AC 插头使此设备与 AC 电源绝缘。 • 电源线可作为插拔设备的电源断开设备。插座应安装在设备附近且易于插拔。 • 此产品应按照标记标签上指示的电源类型操作。如果不能确定电源是否可用，请咨询 经销商或当地的供电公司。 • I 级 A 类的可插拔设备必须连接到保护接地。 • 必须使用大于或等于 H03VV-F 或 H05VV-F、 2G 或 3G、 0.75mm2 的专用电源线。 • 只使用 ...
Page 5
维修 • 因为打开或卸下挡盖时可能会接触到危险电压或遭受其它危险，因此请勿尝试自行维 修本产品。如果发生上述误用或意外，如跌落或错误操作，请与有资格的维修人员联 系以进行维修。 • 联系购买地点或从 Support.Ben Q.com 访问本地网站以获得更多支持。
Page 6
版权 ................................................................................................................................................2 产品支持 .................................................
Page 7
Ben Q LCD 显示器 Quick Start Guide Safety Instructions Regulatory Statements
Page 8
视频线：DP （选配件） 视频线：DP 至 mini DP 视频线：HDMI （选配件） 视频线：DVI-DL （选配件） USB 线缆 Lt Rt （选配。单独销售。访问 Ben Q 网站以获 取更多有关 SH240 的信息。） L1 R1
Page 10
1. Color Mode Hot Key 2. 控制按钮 3. 电源按钮 4. 交流电源输入插口 5. 线缆管理孔 6. DVI-D 接口 7. HDMI 接口 8. Display Port 接口 9. USB 端口 （上行；连接 PC） 10. 耳机插口 11. Kensington 锁槽 12. USB 端口 （下行；连接 USB 设备） 13. SD 卡槽
Page 11
USB 外设 PC/ 笔记本电脑
Page 12
如何安装显示器硬件 • 如果电脑已打开，您必须在继续安装之前先关闭电脑。 在看到确实指示之前请勿插入或打开显示器电源。 • 以下图示仅供参考。位置和可用的输入和输出插口可能因您所购买的型号而有所不同。 • 支持的时序可能因输入信号而有所差异。 从网站下载 Resolution file （分辨率文件）（请参阅第 3 页 产品支持 ”）。 详情请参阅 Resolution file （分辨率文件）中...
Page 13
2. 连接计算机视频线缆 连接 DVI-D 线缆 将 DVI-D 线缆的插头 （无铁氧体滤波器的一端） 插入显示器的视频接口。将另一端 （铁氧体滤波器 的一端）插入电脑的视频接口。 拧紧所有螺丝，防止使用过程中插头意外松动。 连接 HDMI 线缆 将 HDMI 线缆的插头插入显示器的 HDMI 端口。 将线缆另一端插入数字输出设备的 HDMI 端口。
Page 14
连接 DP 线缆 将 DP 线缆的插头插入显示器的视频接口。将线缆的 另一端连接到电脑的视频接口。 SDIF-OUT PDIF-OUT 显示器和电脑开机后，如果图像未显示，请断开 DP 线 的连接。先将显示器连接到除 DP 外的任何视频源。进 入显示器 OSD 菜单中的系统和 Display Port 并将设置从 1.2 更改至 1.1。设置完成后，拨下当前视频线并重新连 接 DP 线。要进入 O...
Page 15
5. 连接内存卡。 按卡上指示的方向插入 SD 或 MMC 内存卡以交换 文件。 支持的内存卡格式如下： •SD / SDHC / SDXC •MMC 再打开电脑电源，并按第 26 页的 充分利用 Ben Q 显示器 以安装显示器软件。
Page 16
请小心以防损坏显示器。将屏幕表面置于诸如订书机或 鼠标等物上，会使玻璃破碎或损坏 LCD 的底基，该损坏 不属保修范围。在书桌上滑动或刮擦显示器会刮伤或损 坏显示器的包围物和控制器。
Page 17
安装遮光罩 （选配） 兼容遮光罩为 SH240，单独销售。请访问 Ben Q 网站以获取更多信息。 为防止强光或多数其它光源所引起的屏幕反射，可安装随产品提供的遮光罩 （另行提供或购买，取决于 您所在地区供应的产品）。 • 请小心以防损坏遮光罩和显示器。不同的遮光罩部件都经过良好的设计，可完全适用于您的显示器。请 勿在安装遮光罩时用力过度以免有所损坏。 • 避免用手指挤压屏幕表面。 您可在有些板的...
Page 18
3. 连接到显示器的右侧。 将板 （板 R2）上的罩对准显示器右侧上的孔，插入 罩。然后，按下板 (Rt) 将其牢牢固定。 4. 安装左罩。 Lt 将板 (Lt) 上的箭头对准板 (L2) 并将其连接起来。将 板 (Lt) 滑到底，如图所示。 5. 连接到显示器的左侧。 将罩 （板 L2）上的钩子对准显示器左侧上的孔，插 入钩子。然后，按下板 (Lt) 将其牢牢固定。
Page 19
按所购比色计的说明手册及提供的软件 （如 Palette Master Element）完成安装和校准过程。 L2Lt R2 R1 Rt L1 Rt R1 将板 (Rt) 上的箭头对准板 (R1) 并将其连接起来。 将板 (R1) 沿板 (R2) 滑到底，如图所示。
Page 20
3. 连接到显示器的右侧。 将罩上的钩子对准显示器右侧上的孔，插入钩子。 然后，按下板 (Rt) 将其牢牢固定。 将板 (Lt) 上的箭头对准板 (L1) 并将其连接起来。将 板 (L1) 沿板 (L2) 滑到底，如图所示。 5. 连接到显示器的左侧。 将罩上的钩子对准显示器左侧上的孔，插入钩子。 然后，按下板 (Lt) 将其牢牢固定。
Page 21
按所购比色计的说明手册及提供的软件 （如 Palette Master Element）完成安装和校准过程。
Page 23
要避免在旋转时显示器的边缘碰到显示器底座表面，在开始 旋转显示器前，前倾显示屏至最高位置。并请您确认显示器 周围没有障碍物且有足够的空间放置线缆。先卸下连接的 USB 外设和音频线缆。
Page 25
使用显示器壁挂式安装底座 LCD 显示器的背部有一个 100 毫米结构的 VESA 标准支架，可进行壁挂式机架安装。在 开始安装显示器壁挂式安装底座之前，请仔细阅读预防措施。 预防措施 •将显示器和显示器壁挂式安装底座安装在表面平坦的墙壁上。 •确保墙壁材料和标准壁挂式机架 （另行购买）足以支撑显示器的重量。请参见网站上 的产品规格以了解重量信息。 •拔下 LCD 显示器上的线缆之前，请先关闭显示...
Page 26
充分利用 Ben Q 显示器 要获得新的 Ben Q LCD 显示器的所有好处，您应安装定制的 Ben Q LCD 显示器驱动程序 软件，该驱动程序在本地网站上提供。 详情请参见第 26 页 的 从网上下载 LCD 显示器 驱动程序文件 ”。 连接和安装 Ben Q LCD 显示器的环境将决定您成功安装 Ben Q LCD 显示器驱动程序软件 所需的程序。这些环境与您所用的 Microsoft W...
Page 27
如何在新电脑上安装显示器 此说明详细介绍了在从未安装过显示器驱动程序的新电脑上选择和安装 Ben Q LCD 显示 器驱动程序软件的过程。此说明仅适用于从未使用过的电脑，且 Ben Q LCD 显示器是连 接到该电脑的首个显示器。 如果您将 Ben Q LCD 显示器添加到已连接其它显示器的电脑上 （且已安装显示器驱动程序软件），您无 须按照这些说明进行操作。您应按照如何在现有的电脑上升级显示器的...
Page 28
如何在现有的电脑上升级显示器 本说明详细介绍了手动更新 Microsoft Windows 电脑上现有的显示器驱动程序软件的过 程。目前经测试，兼容 Windows 10、 Windows 8 (8.1) 和 Windows 7 操作系统。 在其它版本的 Windows 中，本产品可能也工作正常，但在编写本文件时， Ben Q 尚未对这些驱动程序在 其它版本的 Windows 作过测试，因此无法保...
Page 29
在 Windows 10 系统上安装 1. 打开显示属性。 进入电脑的开始、设置、设备、设备和打印机，右键单击菜单中显示器的名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏览电脑查找驱动程序软件选项。 7. 单击浏览，按照第 26 页 的 从网上下载 LC...
Page 30
在 Windows 8 (8.1) 系统上安装 1. 打开显示属性。 将光标移动到屏幕底部，或按键盘上的 Windows + C 按钮以调出 Charm （个性分类）栏。 进入设置、控制面板、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然...
Page 31
在 Windows 7 系统上安装 1. 打开显示属性。 进入开始、控制面板、硬件和声音、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏...
Page 32
编号 名称 说明 1. Color Mode 访问色彩模式菜单以进行快速调整。 Hot Key 2. 控制键 用于访问屏幕上显示的功能或菜单项，位于每个键的旁边。 3. 电源键 打开或关闭电源。
Page 33
基本菜单操作 所有 OSD （屏幕显示）菜单都可以使用控制键访问。您可以使用 OSD 菜单调整显示器 中的所有设置。
Page 34
编号 的 OSD 功能 Color Mode • 按下可访问 Color Mode Hot Key 菜单。请参见第 35 页的 使用 Color Mode Hot Key”。 Hot Key • 按住 5 秒钟可自定义 Color Mode Hot Key。要更改 设置，请参见第 35 页的 自定义 Color Mode Hot Key”。 退出 退出 OSD 菜单。 • OSD = 屏幕显示。 ...
Page 35
使用 Color Mode Hot Key Color Mode Hot Key ( ) 提供快速访问以调整色彩模式。 1. 按 键可调出预定义的 Color Mode Hot Key 菜单。 2. 按住 键可在 3 个选项中循环以选择偏好的选项。等待 3 秒钟以确认选择。 Color Mode Hot Key Adobe RGB s RGB 自定义 Color Mode Hot Key Colo...
Page 36
5. 按上述程序可自定义 Color Mode Hot Key 菜单中的其它选项。 Color Mode Hot Key Setting Adobe RGB Adobe RGB s RGB s RGB Rec. 709 DCI-P3 DICOM Darkroom Calibration 1 或者，您可通过选择 （菜单） > 系统 > Color Mode Hot Key 自定义 Col...
Page 37
• 按 键。 • 从色彩调节 > 色彩模式应用标准色彩设置。 • 从相关的 OSD 菜单手动更改显示和色彩设置。根据您刚设置的色彩模式，可用的色彩 调节选项可能有所不同。详情请参见第 43 页的 各色彩模式的可用菜单选项 ”。 调整完成后，您可从色彩调节 > 保存颜色设置保存自定义设置。 • 使用比色计 （另行购买）与所提供的 Palette Master Element 软件一起使用...
Page 38
导航主菜单 您可以使用 OSD （屏幕显示）菜单调整显示器中的所有设置。按任意控制键可打开热 键菜单。选择 （菜单）访问主菜单。详细信息请参见第 33 页的 基本菜单操作 ”。 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不可用的键将被禁用，对应的 OSD 图标将消失。对于没有部分功能的型号，其设 置和相关项目将不会显示在菜单上。 OSD 菜单语言可能与您所在...
Page 39
显示菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不可用的键将被禁用，对应的 OSD 图标将消失。对于没有部分功能的型号，其设 置和相关项目将不会显示在菜单上。 Mode: Adobe RGB Display Input Color Adjustment Aspect Ratio System 输入 可用于将输入信号更改为与视频线缆对应的连接类型。 HDM...
Page 40
色彩调节菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不可用的键将被禁用，对应的 OSD 图标将消失。对于没有部分功能的型号，其设 置和相关项目将不会显示在菜单上。 Mode: Adobe RGB Display Color Mode Brightness Color Adjustment Brightness System Contrast Sharpn...
