BenQ SW321C Professional Photography Monitor - 32" 4K User Guide
Summary
Elevate your creative workflow with this professional PhotoVue monitor, designed for industry leaders in photography, graphic design, and video production. This manual serves as a comprehensive guide, detailing expert setup, advanced color calibration using tools like Palette Master Element, and features like Paper Color Sync for unmatched print accuracy. It covers everything from ideal signal configuration (USB-C/HDR) to detailed maintenance and troubleshooting, ensuring you achieve the highest level of on-screen color fidelity for professional-grade results.
Page 1 Text Content
用户手册 Photo Vue 专业摄影显示器 | SW 系列
Page Summary Contents For BenQ SW321C Professional Photography Monitor - 32" 4K User Guide

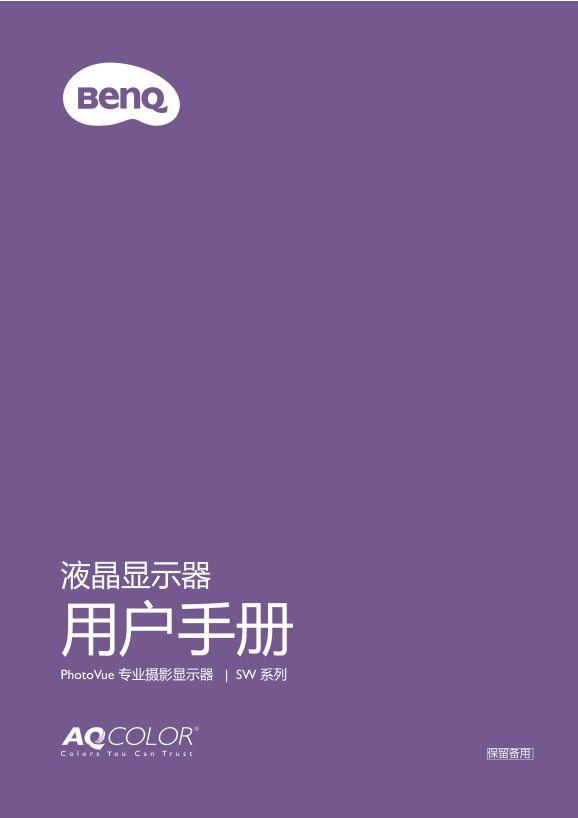

Page 1
用户手册 Photo Vue 专业摄影显示器 | SW 系列
Page 2
版权所有 版权所有 © 2021 Ben Q Corporation。保留所有权利。未经 Ben Q Corporation 事先书面许 可，不得以任何形式和电子、机械、磁性、光学、化学、手工以及其它任何方式复制、 传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中或翻译成任何语 言或计算机语言。 免责声明 Ben Q Corporation 对于本文档的内容不提供任何明示或隐含的陈述...
Page 4
1. 确认您的电脑已连接到网络。 2. 请访问 Support.Ben Q.com 本地网站。 不同地区 国家的网站布局和内容可能有所 不同。 • 用户手册和相关文档 • 驱动程序和应用程序 • （仅限欧盟）拆卸信息： 可在用户手册下载页面中获取。 此文档基于欧盟 (EU) 法规 2019/2021 提供以维修或回收您的产品。 在保修期内，务必联系当地客服部门进行维修。 如 果要维修过保修期的产品...
Page 5
安装遮光罩 （可选步骤） Palette Master Element 在照片编辑前可以做什么？ 安装遮光罩 （可选步骤） 选择适当的色彩模式 最小化屏幕和打印件 (Paper Color Sync) 之间的色彩差异 在视频后期制作前可以做什么？ 安装遮光罩 （可选步骤） 选择适当的色彩模式 配合 HDR 技术 配合 SDI 设备工作 如何更轻松地让屏幕和硬拷贝之间的颜色保持一致？ 最小化屏幕和打...
Page 6
连接计算机视频线。 信号 如何观看 HDR 内容？ 配合 HDR 技术 如何在显示器上查看垂直图像？ 旋转显示器 如何分割显示器屏幕以同时显示来自两个信号源的图像？ 同时显示两个信号源 (PIP/PBP) 如何调整颜色设置？ 基本菜单操作 色彩调节菜单 将 Hotkey Puck G2 连接到显示器。 Hotkey Puck G2 及其基本操作 自定义热键 如何使用 OSD 菜单？ 基本菜单操作 ...
Page 7
• AC 插头使此设备与 AC 电源绝缘。 电源线可作为插拔设备的电源断开设备。插座应安装在设备附近且易于插拔。 此产品应按照标记标签上指示的电源类型操作。如果不能确定电源是否可用，请咨询经 销商或当地的供电公司。 • I 级 A 类的可插拔设备必须连接到保护接地。 必须使用大于或等于 H03VV-F 或 H05VV-F、 2G 或 3G、 0.75mm2 的专用电源线。 只使用 Ben Q 提供...
Page 8
清洁前始终将本产品的电源线从壁装电源插座上拔下。用不起毛的非磨损布料清洁 LCD 显示器表面。避免使用任何液体、湿润剂或酒精清洁剂。 （仅适用于 SW321C）要清洁显示器屏幕，请参阅 第 9 页的 清洁显示屏 （仅适用于 SW321C） ” 以了解详情。 机壳背面或顶部的插槽和开口用于保持通风。请勿阻塞或遮盖它们。请勿将显示器放在 散热器或热源附近，除非有良好的通风，否则也不可进行内置安装。 请...
Page 9
清洁显示屏 （仅适用于 SW321C） 请遵照安全说明使显示器达到最佳性能和最长使用寿命。 由于采用了特殊的面板涂层，显示器屏幕上的污迹和指纹可能会相当明显。请务必按以 下说明正确清洁屏幕表面。
Page 10
Ben Q Service
Page 11
lc oh ol
Page 12
版权所有 .......................................................................................................................................2 符号...........................................................
Page 13
同时显示两个信号源 (PIP/PBP) .......................................................................................................... 49 在 PIP/PBP 模式中的视频源选择......................................................
Page 14
Ben Q LCD 显示器 屏幕清洁滚筒 （仅适用于 SW321C） 快速使用指南 （SW321C：一份附在显示器屏幕上， 另一份在包装中。 SW271C：仅一份附在包装中。） Quick Start Guide Safety Instructions
Page 15
Regulatory Statements 视频线缆： DP （选配件） 视频线缆： DP 至 mini DP （选配件） 视频线缆： HDMI USB 线缆： USB-C™ 建议使用配套的 USB-C™ 线，以确保数据传 输质量。 USB 线缆
Page 16
Hotkey Puck G2 Lt Rt
Page 17
3. 线缆管理孔 4. 输入和输出端口 5. Kensington 锁槽 6. USB 端口 （下行；连接 USB 设备） 7. SD 卡槽
Page 18
1. 交流电源输入插口 2. 维修端口 3. Hotkey Puck G2 插口 4. HDMI 插口 5. Display Port 插口 6. USB-C™ 端口 7. 耳机插口 8. USB 端口 （上行；连接到 PC）
Page 19
USB 外设 Hotkey Puck G2 PC / 笔记本电脑 由于 USB-C™ 技术限制， USB 传输速度仅取决于所选刷新率。详情请参见第 62 页的 通过 USB-C™ 的 数据传输选项 ”。
Page 20
显示器上 USB-C™ 端口供电 通过供电功能，您的显示器可对连接的 USB-C™ 设备供电。 USB-C™ 供电 • 连接的设备需配备一个通过 USB 供电支持充电功能的 USB-C™ 接头。 • 连接的设备可通过 USB-C™ 端口充电，即便在显示器处于省电模式时也可以。 • USB 供电最高达 60W。 如果连接的设备需要 60W 以上才能运行或启动 （当电池用完 时），请使用随设备提供的原...
Page 21
SW321C 的显示器屏幕上有印刷的快速入门指南。 uide uick Start G • 支持的时序可能因输入信号而有所差异。 从网站下载 Resolution file （分辨率文件）（请参阅第 4 页 产品支持 ”）。 详情请参阅 Resolution file （分辨率文件）中的 预设显示模式 ”。 请小心以防损坏显示器。将屏幕表面置于诸如订书机或鼠标等物上，会使玻璃破碎或损坏 LCD 的...
Page 22
Quick Start Guide
Page 23
包装中的视频线和右侧的插口图解可能根据您所在地区 供应的产品而有所不同。 连接 HDMI 线缆 将 HDMI 线缆的插头插入显示器的 HDMI 端口。 将 线缆另一端插入数字输出设备的 HDMI 端口。 连接 DP 线缆 或者 将 DP 线的插头插入显示器的视频插口。将线缆的 另一端连接到电脑的视频插口。 显示器和电脑开机后，如果图像未显示，断开 DP 线的 连接。 先将显示器连接到除 DP 外的...
Page 24
4. 连接 USB 设备。 用 USB 线缆连接 PC 和显示器 （通过背面的上行 USB 端口进行连接）。此上行 USB 端口能在 PC 和 SDIF-OUT PDIF-OUT 显示器连接的 USB 设备之间传输数据。 通过显示器的其它 USB 端口 （下行）连接 USB 设 备。这些下行 USB 端口能在连接的 USB 设备与上行 端口之间传输数据。 通过 USB B 型或 C 型 端口，则可...
Page 25
9.（仅适用于 SW321C）取下屏幕表面上 的快速使用指南。 Quick Start Guide 再打开电脑电源，并按第 37 页的 充分利用 Ben Q 显示器 以安装显示器软件。
Page 26
请小心以防损坏显示器。将屏幕表面置于诸如订书机或 鼠标等物上，会使玻璃破碎或损坏 LCD 的底基，该损坏 不属保修范围。在书桌上滑动或刮擦显示器会刮伤或损 坏显示器的包围物和控制器。
Page 28
L2Lt R2 2. 安装右罩。 Rt 将板 (Rt) 上的箭头对准板 (R2) 并将其连接起来。 将 板 (Rt) 滑到底，如图所示。
Page 29
3. 连接到显示器的右侧。 将板 （板 L2）上的罩对准显示器右侧上的孔，插入 罩。 然后，按下板 (Rt) 将其牢牢固定。 4. 安装左罩。 Lt 将板 (Lt) 上的箭头对准板 (L2) 并将其连接起来。 将 板 (Lt) 滑到底，如图所示。 5. 连接到显示器的左侧。 将罩 （板 L2）上的钩子对准显示器左侧上的孔，插 入钩子。 然后，按下板 (Lt) 将其牢牢固定。
Page 30
按所购比色计的说明手册及提供的软件 （如 Palette Master Element）完成安装和校准过程。 L2Lt R2 R1 Rt L1 Rt R1 将板 (Rt) 上的箭头对准板 (R1) 并将其连接起来。 将板 (R1) 沿板 (R2) 滑到底，如图所示。
Page 31
3. 连接到显示器的右侧。 将罩上的钩子对准显示器右侧上的孔，插入钩子。 然后，按下板 (Rt) 将其牢牢固定。 将板 (Lt) 上的箭头对准板 (L1) 并将其连接起来。 将 板 (L1) 沿板 (L2) 滑到底，如图所示。 5. 连接到显示器的左侧。 将罩上的钩子对准显示器左侧上的孔，插入钩子。 然后，按下板 (Lt) 将其牢牢固定。
Page 32
按所购比色计的说明手册及提供的软件 （如 Palette Master Element）完成安装和校准过程。
Page 33
• 如果显示器旋转至纵向模式并需要调节高度，您应注意，宽屏会将显示器降低至最低高 度。注意请勿撞击 Hotkey Puck G2。
Page 34
1. 旋转 OSD 菜单。 进入系统 > 自动旋转 > 开启可在显示器旋转时自动旋转 OSD 菜单。详情请参见第 61 页的 自动 旋转 ”。 要避免在旋转时显示器的边缘碰到显示器底座表面，在开始 旋转显示器前，前倾显示屏至最高位置。您还应确认显示器 周围没有障碍物且有足够的空间放置线缆。先卸下连接的 USB 外设和音频线。
Page 36
使用显示器壁挂式安装底座 LCD 显示器的背部有一个 100 毫米结构的 VESA 标准支架，可进行壁挂式机架安装。 在开始安装显示器壁挂式安装底座之前，请仔细阅读预防措施。 预防措施 • 将显示器和显示器壁挂式安装底座安装在表面平坦的墙壁上。 • 确保墙壁材料和标准壁挂式机架 （另行购买）足以支撑显示器的重量。 请参见网站上 的产品规格以了解重量信息。 • 拔下 LCD 显示器上的线缆之前，请先...
Page 37
充分利用 Ben Q 显示器 要获得新的 Ben Q LCD 显示器的所有好处，您应安装定制的 Ben Q LCD 显示器驱动程序 软件，该驱动程序在本地网站上提供。 详情请参见第 37 页 的 从网上下载 LCD 显示器 驱动程序文件 ”。 连接和安装 Ben Q LCD 显示器的环境将决定您成功安装 Ben Q LCD 显示器驱动程序软件 所需的程序。这些环境与您所用的 Microsoft W...
Page 38
如何在新电脑上安装显示器 此说明详细介绍了在从未安装过显示器驱动程序的新电脑上选择和安装 Ben Q LCD 显示 器驱动程序软件的过程。此说明仅适用于从未使用过的电脑，且 Ben Q LCD 显示器是连 接到该电脑的首个显示器。 如果您将 Ben Q LCD 显示器添加到已连接其它显示器的电脑上 （且已安装显示器驱动程序软件），您无 须按照这些说明进行操作。您应按照如何在现有的电脑上升级显示器的...
Page 39
如何在现有的电脑上升级显示器 本说明详细介绍了手动更新 Microsoft Windows 电脑上现有的显示器驱动程序软件的过 程。目前经测试，兼容 Windows 10、 Windows 8 (8.1) 和 Windows 7 操作系统。 在其它版本的 Windows 中，本产品可能也工作正常，但在编写本文件时， Ben Q 尚未对这些驱动程序在 其它版本的 Windows 作过测试，因此无法保...
Page 40
在 Windows 10 系统上安装 1. 打开显示属性。 进入电脑的开始、设置、设备、设备和打印机，右键单击菜单中显示器的名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏览电脑查找驱动程序软件选项。 7. 单击浏览，按照第 37 页 的 从网上下载 LC...
Manual Details
| Brand | BenQ |
|---|---|
| Pages | 67 |
| File Size | 10.58 MB |
| Published | May 16, 2026 |
242 views
Enter the captcha to get the download link:
Frequently Asked Questions
如果显示器的图像颜色不正确或发黄，我应该如何处理？
进入“图片和色彩恢复”，选择将色彩设置重设回工厂的默认值。如果问题仍然存在，请立即检查信号线缆连接器是否有插针弯曲或折断。
我的图像显示失真或变形了，这是什么原因？
这可能是来自不同信号源的图像在非最佳模式下的显示结果。您可使用显示模式功能为输入信号源设置合适的宽高比来优化显示效果。
清洁屏幕应该用什么工具和方法？
请务必使用提供的屏幕清洁滚筒进行清洁，这是推荐的方法，因为它环保、可重复使用且无需液体。清洁前必须拔下电源线。
