BenQ SW320 User Guide
Summary
This comprehensive user manual provides full support and setup instructions for your BenQ LCD Monitor. Discover how to optimize image quality, troubleshoot common display issues (such as color imbalance or flashing), and utilize advanced features like Palette Master Element calibration software. Designed for users needing reliable setup guidance, performance tuning, and expert troubleshooting advice to ensure optimal viewing experience across various devices and environments.
Page 1 Text Content
用户手册 Photo Vue 专业摄影显示器 | SW 系列
Page Summary Contents For BenQ SW320 User Guide

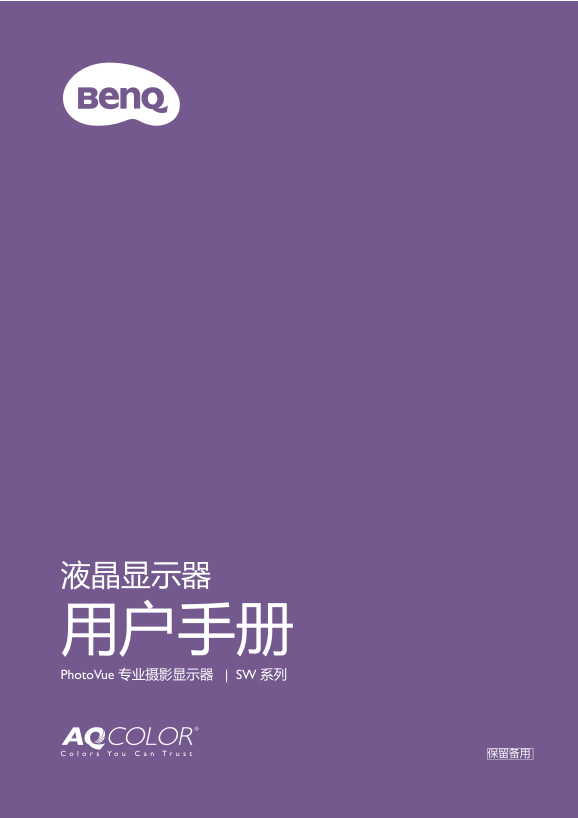

Page 1
用户手册 Photo Vue 专业摄影显示器 | SW 系列
Page 2
版权所有 版权所有 © 2021 Ben Q Corporation。保留所有权利。未经 Ben Q Corporation 事先书面许 可，不得以任何形式和电子、机械、磁性、光学、化学、手工以及其它任何方式复制、 传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中或翻译成任何语 言或计算机语言。 免责声明 Ben Q Corporation 对于本文档的内容不提供任何明示或隐含的陈述...
Page 4
1. 确认您的电脑已连接到网络。 2. 请访问 Support.Ben Q.com 本地网站。不同地区 国家的网站布局和内容可能有所 不同。 • 用户手册和相关文档： • 驱动程序和应用程序 • （仅欧盟）拆卸信息：可在用户手册下载页面中获取。此文档基于欧盟 （EU）规则 2019/2021 提供以维修或回收您的产品。在保修期内，始终联系当地客服部门进行维修。如 果要维修过保修期的产品，建议您联系...
Page 5
• AC 插头使此设备与 AC 电源绝缘。 • 电源线可作为插拔设备的电源断开设备。插座应安装在设备附近且易于插拔。 • 此产品应按照标记标签上指示的电源类型操作。如果不能确定电源是否可用，请咨询 经销商或当地的供电公司。 • I 级 A 类的可插拔设备必须连接到保护接地。 • 必须使用大于或等于 H03VV-F 或 H05VV-F、 2G 或 3G、 0.75mm2 的专用电源线。 • 只使用 ...
Page 6
维修 • 因为打开或卸下挡盖时可能会接触到危险电压或遭受其它危险，因此请勿尝试自行维 修本产品。如果发生上述误用或意外，如跌落或错误操作，请与有资格的维修人员联 系以进行维修。 • 联系购买地点或从 Support.Ben Q.com 访问本地网站以获得更多支持。
Page 7
版权所有 ......................................................................................................................................2 符号 产品支持 ......................................................
Page 8
系统菜单 ................................................................................................................................................... 控制器键菜单 （仅适用于 SW270C） .............................
Page 9
Ben Q LCD 显示器 Quick Start Guide
Page 10
Safety Instructions Regulatory Statements 视频线缆： DP （选配件） 视频线缆： DP 至 mini DP 视频线缆： HDMI USB 线缆： USB-C™ （带 USB-C™ 接口型号的选配件） 如果 USB-C™ 线不包括在产品包装内，请确 认所购线缆有 USB-IF 认证且功能齐全，带 供电和视频 / 音频 / 数据传输功能。
Page 11
USB 线缆 Hotkey Puck （仅适用于 SW320 / SW271） Hotkey Puck G2 （仅适用于 SW270C） Lt Rt （仅适用于 SW320 / SW271） L2 R2Rt （仅适用于 SW270C） Lt
Page 12
3. 线缆管理孔 4. 输入和输出端口 （因型号而 异，请参见第 13 页的 输入和 输出端口 ”） 5. Kensington 锁槽 6. USB 端口 （下行；连接 USB 设备） 7. SD 卡槽
Page 13
SW320 1. 交流电源输入插口 2. Hotkey Puck / Hotkey Puck G2 接口 3. HDMI 接口 4. Display Port 接口 5. Mini Display Port 接口 SW271 / SW270C 6. 耳机插口 7. USB 端口 （上行；连接 PC） 8. USB-C™ 端口
Page 14
连接 下面的连接图示仅供参考。对于非随产品提供的线缆，可另行购买。 有关连接方法的详情，请参见第 19 - 20 页。 SW320 USB 外设 PC/ 笔记本电脑
Page 15
SW271 / SW270C USB 外设 Hotkey Puck G2 (SW270C) Hotkey Puck (SW320 / SW271) 扬声器 / 耳机 PC/ 笔记本电脑 • (SW271) 如果启用了 USB-C™ 交替模式 （DP Alt 模式），可从 USB 下行端口使用 USB 2.0。 (SW270C) 如果启用了 USB-C™ 交替模式 （DP Alt 模式），可从 US...
Page 16
显示器上 USB-C™ 端口供电 （仅适用于 SW270C） 并非所有配备 USB-C™ 端口的显示器都支持供电。 如果供电功能无法使用，则需要对所连接产品有其它 供电。 通过供电功能，您的显示器可对连接的 USB-C™ 设备供电。 SW270C USB-C™ 供电 • 连接的设备需配备一个通过 USB 供电支持充电功能的 USB-C™ 接头。 • 连接的设备可通过 USB-C™ 端口充电，即便在...
Page 17
如何安装显示器硬件 • 如果电脑已打开，您必须在继续安装之前先关闭电脑。 在看到确实指示之前请勿插入或打开显示器电源。 • 以下图示仅供参考。位置和可用的输入和输出插口可能因您所购买的型号而有所不同。 • 支持的时序可能因输入信号而有所差异。 从网站下载 Resolution file （分辨率文件）（请参阅第 4 页 产品支持 ”）。 详情请参阅 Resolution file （分辨率文件）中...
Page 19
连接 HDMI 线缆 将 HDMI 线缆的插头插入显示器的 HDMI 端口。 将 线缆另一端插入数字输出设备的 HDMI 端口。 连接 DP 线缆 或者 将 DP 线的插头插入显示器的视频插口。将线缆的 另一端连接到电脑的视频插口。 显示器和电脑开机后，如果图像未显示，断开 DP 线的 连接。 先将显示器连接到除 DP 外的任何视频源。 进入 显示器 OSD 菜单中的系统和 Display Por...
Page 20
SDIF-OUT PDIF-OUT 4. 连接 USB 设备。 用 USB 线缆连接 PC 和显示器 （通过背面的上行 USB 端口进行连接）。此上行 USB 端口能在 PC 和 显示器连接的 USB 设备之间传输数据。 通过显示器的其它 USB 端口 （下行）连接 USB 设 备。这些下行 USB 端口能在连接的 USB 设备与上行 端口之间传输数据。 通过 USB B 型或 C 型 端口，则可...
Page 21
将 Hotkey Puck / Hotkey Puck G2 置于显示器支架上 或其它所需的位置上，如图所示。 要了解更多有关 Hotkey Puck / Hotkey Puck G2 的信 息，请参见第 40 页的 “Hotkey Puck （仅适用于 SW320 / SW271） ” / Hotkey Puck G2 及其基本操作 （仅适用于 SW270C）。 再打开电脑电源，并按第 33 页...
Page 22
请小心以防损坏显示器。将屏幕表面置于诸如订书机或 鼠标等物上，会使玻璃破碎或损坏 LCD 的底基，该损坏 不属保修范围。在书桌上滑动或刮擦显示器会刮伤或损 坏显示器的包围物和控制器。
Page 24
安装遮光罩 （可选步骤） • SW270C 配备了遮光罩，仅用于横向安装。 • 为防止强光或多数其它光源所引起的屏幕反射，可安装随产品提供的遮光罩 （另行提供或购买，取决 于您所在地区供应的产品）。 • 请小心以防损坏遮光罩和显示器。 不同的遮光罩部件都经过良好的设计，可完全适用于您的显示器。 切勿在安装遮光罩时用力过度以免有所损坏。 • 避免用手指挤压屏幕表面。 您可在有些板的内侧找到雕刻的箭头...
Page 25
3. 连接到显示器的右侧。 将板 （板 L2）上的罩对准显示器右侧上的孔，插入 罩。 然后，按下板 (Rt) 将其牢牢固定。 4. 安装左罩。 Lt 将板 (Lt) 上的箭头对准板 (L2) 并将其连接起来。 将 板 (Lt) 滑到底，如图所示。 5. 连接到显示器的左侧。 将罩 （板 L2）上的钩子对准显示器左侧上的孔，插 入钩子。 然后，按下板 (Lt) 将其牢牢固定。
Page 26
按所购比色计的说明手册及提供的软件 （如 Palette Master Element）完成安装和校准过程。 SW270C 配备了遮光罩，仅用于横向安装。 L2Lt R2 R1 Rt L1 Rt R1 将板 (Rt) 上的箭头对准板 (R1) 并将其连接起来。 将板 (R1) 沿板 (R2) 滑到底，如图所示。
Page 27
3. 连接到显示器的右侧。 将罩上的钩子对准显示器右侧上的孔，插入钩子。 然后，按下板 (Rt) 将其牢牢固定。 将板 (Lt) 上的箭头对准板 (L1) 并将其连接起来。 将 板 (L1) 沿板 (L2) 滑到底，如图所示。 5. 连接到显示器的左侧。 将罩上的钩子对准显示器左侧上的孔，插入钩子。 然后，按下板 (Lt) 将其牢牢固定。
Page 28
按所购比色计的说明手册及提供的软件 （如 Palette Master Element）完成安装和校准过程。
Page 29
• 如果显示器旋转至纵向模式并需要调节高度，您应注意，宽屏会将显示器降低至最低高 度。注意请勿撞击 Hotkey Puck / Hotkey Puck G2。
Page 30
要避免在旋转时显示器的边缘碰到显示器底座表面，在开始 旋转显示器前，前倾显示屏至最高位置。您还应确认显示器 周围没有障碍物且有足够的空间放置线缆。先卸下连接的 USB 外设和音频线。
Page 32
使用显示器壁挂式安装底座 LCD 显示器的背部有一个 100 毫米结构的 VESA 标准支架，可进行壁挂式机架安装。 在开始安装显示器壁挂式安装底座之前，请仔细阅读预防措施。 预防措施 • 将显示器和显示器壁挂式安装底座安装在表面平坦的墙壁上。 • 确保墙壁材料和标准壁挂式机架 （另行购买）足以支撑显示器的重量。请参见网站上 的产品规格以了解重量信息。 • 拔下 LCD 显示器上的线缆之前，请先关...
Page 33
充分利用 Ben Q 显示器 要获得新的 Ben Q LCD 显示器的所有好处，您应安装定制的 Ben Q LCD 显示器驱动程序 软件，该驱动程序在本地网站上提供。 详情请参见第 33 页 的 从网上下载 LCD 显示器 驱动程序文件 ”。 连接和安装 Ben Q LCD 显示器的环境将决定您成功安装 Ben Q LCD 显示器驱动程序软件 所需的程序。这些环境与您所用的 Microsoft W...
Page 34
如何在新电脑上安装显示器 此说明详细介绍了在从未安装过显示器驱动程序的新电脑上选择和安装 Ben Q LCD 显示 器驱动程序软件的过程。此说明仅适用于从未使用过的电脑，且 Ben Q LCD 显示器是连 接到该电脑的首个显示器。 如果您将 Ben Q LCD 显示器添加到已连接其它显示器的电脑上 （且已安装显示器驱动程序软件），您无 须按照这些说明进行操作。您应按照如何在现有的电脑上升级显示器的...
Page 35
如何在现有的电脑上升级显示器 本说明详细介绍了手动更新 Microsoft Windows 电脑上现有的显示器驱动程序软件的过 程。目前经测试，兼容 Windows 10、 Windows 8 (8.1) 和 Windows 7 操作系统。 在其它版本的 Windows 中，本产品可能也工作正常，但在编写本文件时， Ben Q 尚未对这些驱动程序在 其它版本的 Windows 作过测试，因此无法保...
Page 36
在 Windows 10 系统上安装 1. 打开显示属性。 进入电脑的开始、设置、设备、设备和打印机，右键单击菜单中显示器的名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏览电脑查找驱动程序软件选项。 7. 单击浏览，按照第 33 页 的 从网上下载 LC...
Page 37
在 Windows 8 (8.1) 系统上安装 1. 打开显示属性。 将光标移动到屏幕底部，或按键盘上的 Windows + C 按钮以调出 Charm （个性分类）栏。 进入设置、控制面板、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然...
Page 38
在 Windows 7 系统上安装 1. 打开显示属性。 进入开始、控制面板、硬件和声音、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏...
Page 40
Hotkey Puck （仅适用于 SW320 / SW271） 除了控制键之外， Hotkey Puck 还提供了一个控制和访问 OSD 菜单的快速方法。 • 使用之前，您需要将 Hotkey Puck 连接到显示器。 按照第 20 页的 将 Hotkey Puck / Hotkey Puck G2 连 接到显示器。 的说明进行操作。 • Hotkey Puck 是专为 Ben Q LCD 显示...
Manual Details
| Brand | BenQ |
|---|---|
| Pages | 69 |
| File Size | 11.27 MB |
| Published | May 16, 2026 |
235 views
Enter the captcha to get the download link:
Frequently Asked Questions
如果我使用适配器操作设备，有什么不能做到的事情？
只能使用LCD显示器配套的电源适配器。
请问连接了外置扬声器，没有声音该如何排查？
取下耳机；检查插孔是否正确；确认USB供电和音量设置。
