BenQ SW2700PT User Guide
Summary
Optimize your digital workspace with this comprehensive guide for BenQ professional displays. The manual details everything from initial setup and physical mounting to advanced color calibration, specialized connectivity, and system optimization features. Designed for creative professionals, graphic designers, and photography enthusiasts requiring industry-leading color accuracy and optimal visual performance. Master safe installation, expert settings, and reliable troubleshooting steps to achieve the best viewing experience possible.
Page 1 Text Content
用户手册 Photo Vue 专业摄影显示器 | SW 系列
Page Summary Contents For BenQ SW2700PT User Guide

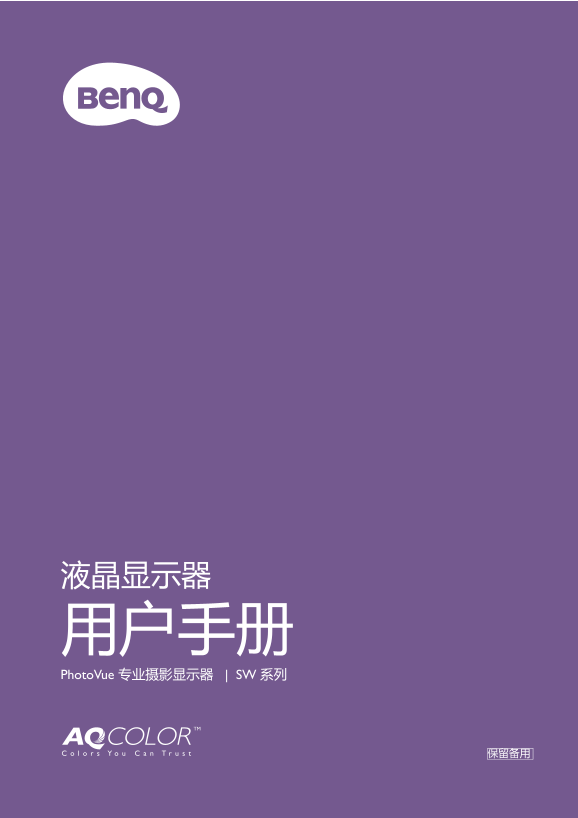

Page 1
用户手册 Photo Vue 专业摄影显示器 | SW 系列
Page 2
版权 版权所有 © 2019 Ben Q Corporation。保留所有权利。未经 Ben Q Corporation 事先书面许 可，不得以任何形式和电子、机械、磁性、光学、化学、手工以及其它任何方式复制、 传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中或翻译成任何语 言或计算机语言。 免责声明 Ben Q Corporation 对于本文档的内容不提供任何明示或隐含的陈述或担...
Page 4
• AC 插头使此设备与 AC 电源绝缘。 • 电源线可作为插拔设备的电源断开设备。插座应安装在设备附近且易于插拔。 • 此产品应按照标记标签上指示的电源类型操作。如果不能确定电源是否可用，请咨询 经销商或当地的供电公司。 • I 级 A 类的可插拔设备必须连接到保护接地。 • 必须使用大于或等于 H03VV-F 或 H05VV-F、 2G 或 3G、 0.75 mm2 的专用电源线。 • （提供...
Page 5
维修 • 因为打开或卸下挡盖时可能会接触到危险电压或遭受其它危险，因此请勿尝试自行维 修本产品。如果发生上述误用或意外，如跌落或误操作，请与有资格的维修人员联系 以进行维修。 • 联系购买地点或从 www.Ben Q.com 访问本地网站以获得更多支持。
Page 6
版权 ............................................................................................................................................... 符号 .....................................................
Page 7
Ben Q LCD 显示器 CD-ROM
Page 8
视频线缆：DVI-DL （选配件） 视频线缆：DP 至 mini DP 视频线缆：DP （选配件） 视频线缆：HDMI （选配件） USB 线缆 OSD 控制器
Page 9
SW24 系列 SW27 系列 3. 交流电源输入插口 4. OSD 控制器接口 5. 耳机插口 6. DVI-D 接口 7. 线缆管理孔 8. HDMI 接口 9. Display Port 接口 10. USB 端口 （上行；连接 PC） 11. Kensington 锁槽
Page 10
12. 把手 13. 挂钩 （用于安装遮光罩） 14. 2 个 USB 端口 （下行；连接 USB 设备） 15. SD 卡槽 16. VESA 安装释放按钮
Page 11
USB 外设 OSD 控制器 PC / 笔记本电脑
Page 12
请小心以防损坏显示器。将屏幕表面置于诸如订书机或鼠标等物上，会使玻璃破碎或损坏 LCD 的底基， 该损坏不属保修范围。在书桌上滑动或刮擦显示器会刮伤或损坏显示器的包围物和控制器。 Open Lock Open Lock
Page 13
Open Lock Open Lock Lock Open Lock Open Lock Open Lock
Page 14
2. 连接计算机视频线缆。 连接 DVI-DL 线缆 将 DVI-DL 线缆的插头 （无铁氧体滤波器的一端） 插入显示器的视频接口。将另一端 （铁氧体滤波器 的一端）插入计算机的视频接口。 拧紧所有螺丝，防止使用过程中插头意外松动。 连接 HDMI 线缆 将 HDMI 线缆的插头插入显示器的 HDMI 端口。将 线缆另一端插入数字输出设备的 HDMI 端口。
Page 15
连接 DP 线缆 将 DP 线缆的插头插入显示器的视频接口。将线缆 的另一端连接到电脑的视频接口。 3. 将 OSD 控制器连接到显示器。 将 OSD 控制器连接到显示器背面的 mini USB 端口 （专用于 OSD 控制器连接）。 将 OSD 控制器正确放置在显示器底座上。 有关 OSD 控制器的详细信息，请参见第 35 页的 “OSD 控制器 ”。
Page 16
5. 连接 USB 设备。 用 USB 线缆连接 PC 和显示器 （通过背面的上行 USB 端口进行连接）。此上行 USB 端口能在 PC 和 SDIF-OUT 显示器连接的 USB 设备之间传输数据。 PDIF-OUT 通过显示器的其它 USB 端口 （下行）连接 USB 设 备。这些下行 USB 端口能在连接的 USB 设备与上行 端口之间传输数据。 6. 连接内存卡。 按卡上指示的方向插入 ...
Page 17
再打开电脑电源，并按第 28 页的 充分利用 Ben Q 显示器 以安装显示器软件。
Page 18
请小心以防损坏显示器。将屏幕表面置于诸如订书机或 鼠标等物上，会使玻璃破碎或损坏 LCD 的底基，该损坏 不属保修范围。在书桌上滑动或刮擦显示器会刮伤或损 坏显示器的包围物和控制器。 Open Lock Open Lock Open Lock Open Lock Lock Open Lock Open Lock
Page 19
3. 卸下显示器支架。 按住 VESA 安装释放按钮 ( )，从显示器分开支架
Page 25
2. 旋转 OSD 菜单。 显示器旋转后，还需要旋转 OSD 菜单。 进入系统和自动旋转。选择开启。 OSD 菜单将随显示器旋转。 3. 完全伸展并倾斜显示器。 轻轻抬起显示器并将显示器伸展至最大伸展位置。 然后倾斜显示器。
Page 27
使用显示器壁挂式安装底座 LCD 显示器的背部有一个 100 毫米结构的 VESA 标准支架，可进行壁挂式机架安装。 在开始安装显示器壁挂式安装底座之前，请仔细阅读预防措施。 预防措施 • 将显示器和显示器壁挂式安装底座安装在表面平坦的墙壁上。 • 确保墙壁材料和标准壁挂式机架 （另行购买）足以支撑显示器的重量。 请参见产品规 格以了解重量信息。 • 拔下 LCD 显示器上的线缆之前，请先关闭显示...
Page 28
充分利用 Ben Q 显示器 要获得新的 Ben Q LCD 显示器的所有好处，您应安装定制的 Ben Q LCD 显示器驱动程序 软件，该驱动程序在 Ben Q LCD 显示器 CD-ROM 中提供。 连接和安装 Ben Q LCD 显示器的环境将决定您成功安装 Ben Q LCD 显示器驱动程序软件 所需的程序。这些环境与您所用的 Microsoft Windows 版本、您是否连接显示器以及...
Page 29
如何在新电脑上安装显示器 此说明详细介绍了在从未安装过显示器驱动程序的新电脑上选择和安装 Ben Q LCD 显示 器驱动程序软件的过程。此说明仅适用于从未使用过的电脑，且 Ben Q LCD 显示器是连 接到该电脑的首个显示器。 如果您将 Ben Q LCD 显示器添加到已连接其它显示器的电脑上 （且已安装显示器驱动程序软件），您无 须按照这些说明进行操作。您应按照如何在现有的电脑上升级显示器的...
Page 30
如何在现有的电脑上升级显示器 本说明详细介绍了手动更新 Microsoft Windows 电脑上现有的显示器驱动程序软件的过 程。目前经测试，兼容 Mac OS、 Windows 10、 Windows 8 (8.1) 和 Windows 7 操作 系统。 在其它版本的 Windows 中，本 Ben Q LCD 显示器驱动程序可能也工作正常，但在编写本文件时， Ben Q 尚未对这些驱动程序在...
Page 31
在 Windows 10 系统上安装 （仅限特定型号） 1. 打开显示属性。 进入电脑的开始、设置、设备、设备和打印机，右键单击菜单中显示器的名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 将 Ben Q LCD 显示器 CD-ROM 插入电脑光驱。 7. 在更新驱动程序软件窗口中，选择...
Page 32
在 Windows 8 (8.1) 系统上安装 1. 打开显示属性。 将光标移动到屏幕右下角，或按键盘上的 Windows + C 按钮以调出超级按钮栏。进入设 置、控制面板、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。...
Page 33
在 Windows 7 系统上安装 1. 打开显示属性。 进入开始、控制面板、硬件和声音、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 将 Ben Q LCD 显示器 ...
Page 35
OSD 控制器 除了控制键之外， OSD 控制器还提供了一个控制和访问 OSD 菜单的快速方法。 使用之前，您需要将 OSD 控制器连接到显示器。按照第 15 页的 将 OSD 控制器连接到显示器。 的说 明进行操作。 1. 控制器键 1 • 按该按钮可切换到 Adobe RGB （图像模式）。 2. 控制器键 2 • 按该按钮可切换到 s RGB （图像模式）。 4. 返回按钮 ( • 退出 O...
Page 36
6. OK 键 ( • 激活热键菜单。 OSD 控制器是专为 Ben Q LCD 显示器设计的且仅用于兼容型号。请勿使用 mini USB 端口连接到其它 设备。
Page 37
基本菜单操作 所有 OSD （屏幕显示）菜单都可以使用控制键访问。您可以使用 OSD 菜单调整显示器 中的所有设置。 OSD OSD 图标
Page 38
OSD OSD 图标 退出 退出 OSD 菜单。 • OSD = 屏幕显示。 该热键仅在主菜单未显示时工作。按键不活动数秒钟后，热键显示将消失。 • 要解锁 OSD 控制项，请按住任意键 10 秒钟。
Page 39
调整显示色彩 要调整显示色彩，您可以执行以下操作之一： • 从色彩调节 > 色彩模式应用标准色彩设置。 • 从 OSD 菜单手动更改显示和色彩设置。您可能要更改的设置为： - 色温 （请参见第 44 页） - 灰度 （请参见第 45 页） - 色域 （请参见第 45 页） - 色度 （请参见第 45 页） 使用比色计 （另行购买）与所提供的 Palette Master Element 软件...
Page 40
导航主菜单 您可以使用 OSD （屏幕显示）菜单调整显示器中的所有设置。按任意控制键以打开热 键菜单，然后按 （菜单）访问主菜单。详细信息请参见第 37 页的 基本菜单操作 ”。 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不可用的键将被禁用，对应的 OSD 图标将消失。对于没有部分功能的型号，其设 置和相关项目将不会显示在菜单上。 OSD 菜单语言可能与您所...
