EX 系列 液晶显示器 用户手册
Page Summary Contents For BenQ EX3203R User Guide

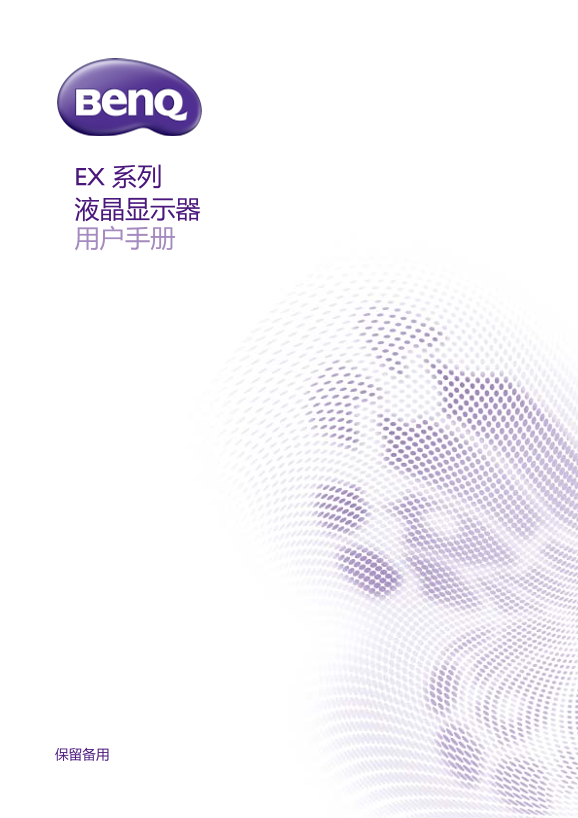

Page 1
EX 系列 液晶显示器 用户手册
Page 2
版权所有 版权所有 © 2020 Ben Q Corporation。保留所有权利。未经 Ben Q Corporation 事先书面许 可，不得以任何形式和电子、机械、磁性、光学、化学、手工以及其它任何方式复制、 传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中或翻译成任何语 言或计算机语言。 免责声明 Ben Q Corporation 对于本文档的内容不提供任何明示或隐含的陈述...
Page 3
1. 确认您的电脑已连接到网络。 2. 请访问 Support.Ben Q.com 本地网站。 不同地区 国家的网站布局和内容可能有所 不同。 • 用户手册和相关文档 • 驱动程序和应用程序 • （仅限欧盟）拆卸信息： 可在用户手册下载页面中获取。 此文档基于欧盟 (EU) 法规 2019/2021 提供以维修或回收您的产品。 在保修期内，务必联系当地客服部门进行维修。 如 果要维修过保修期的产品...
Page 4
• AC 插头使此设备与 AC 电源绝缘。 • 电源线可作为插拔设备的电源断开设备。插座应安装在设备附近且易于插拔。 • 此产品应按照标记标签上指示的电源类型操作。如果不能确定电源是否可用，请咨询 经销商或当地的供电公司。 • I 级 A 类的可插拔设备必须连接到保护接地。 • 必须使用大于或等于 H03VV-F 或 H05VV-F、 2G 或 3G、 0.75mm2 的专用电源线。 • 只使用 ...
Page 5
维修 • 因为打开或卸下挡盖时可能会接触到危险电压或遭受其它危险，因此请勿尝试自行维 修本产品。如果发生上述误用或意外，如跌落或错误操作，请与有资格的维修人员联 系以进行维修。 • 联系购买地点或从 Support.Ben Q.com 访问本地网站以获得更多支持。
Page 6
版权所有 .......................................................................................................................................2 产品支持 ........................................................
Page 7
Ben Q LCD 显示器 Quick Start Guide Safety Instructions Regulatory Statements
Page 8
视频线缆： DP 视频线缆： DP 至 mini DP （选配件） 视频线缆： HDMI USB 线缆： USB-C™ VESA 壁挂式转换组件 （选配件）
Page 9
1. 光感测器 2. 电源按钮 /LED 电源指示灯 3. 控制按钮 4. 直流电源输入插口 5. 耳机插口 6. HDMI 接口 7. Display Port 接口 8. USB 3.0 端口 9. USB-C™ 端口 (*) 10. 线缆管理孔 11. Kensington 锁槽 • 上述图示可能视型号而有所不同。 • 本手册显示的图像仅于说明之用可能与您当地提供的产品不同。 • *：1) ...
Page 10
• 如果启用了 USB-C™ 交替模式 （DP Alt 模式），可从 USB 下行端口使用 USB 2.0。 • 如果视频输入是通过 HDMI 或 DP 进行，且 USB-C™ 为上行端口，则可从 USB 下行端口使用 USB 3.1 Gen 1 (5 Gb/s)。
Page 11
如何安装显示器硬件 • 如果电脑已打开，您必须在继续安装之前先关闭电脑。 在看到确实指示之前请勿插入或打开显示器电源。 • 以下图示仅供参考。 位置和可用的输入和输出插口可能因您所购买的型号而有所不同。 • 支持的时序可能因输入信号而有所差异。从网站下载 Resolution file （分辨率文件）（请参阅第 3 页 产品支持 ”）。详情请参阅 Resolution file （分辨率文件）中的...
Page 12
• 将 HDMI 线缆的插头插入显示器的 HDMI 端口。 • 将 DP 线缆的插头插入显示器的视频接口。 显示器和电脑开机后，如果图像未显示，请断开 DP 线的连接。 先将显示器连接到除 DP 外的任何视频 源。 进入显示器 OSD 菜单中的系统和 Display Port 并将设置从 1.4 更改至 1.1。 设置完成后，拨下当前 视频线并重新连接 DP 线。 要进入 OSD 菜单，请参见第 ...
Page 13
6. 连接 USB 设备。 通过显示器的其它 USB 端口 （下行）连接 USB 设 备。 这些下行 USB 端口能在连接的 USB 设备与上行 端口 （USB-C™）之间传输数据。 仅在使用 USB-C™ 端口时可使用 USB 集线器 （下行 端口）。
Page 15
再打开电脑电源，并按第 20 页的 充分利用 Ben Q 显示器 以安装显示器软件。
Page 18
使用显示器壁挂式安装底座 （另行购买） 您的显示器背面的螺丝孔用于固定支架和底座。 100 毫米结构的 VESA 标准安装支架可通 过使用此型号的特殊转换组件进行安装。 如果您需要 VESA 壁挂式转换组件，请联系 Ben Q 服务中心 在开始安装显示器壁挂式安装底座之前，请仔细阅读预防措施。 预防措施 • 将显示器和显示器安装底座安装在表面平坦的墙壁上。 • 确保墙壁材料和标准壁挂式安装底座 （...
Page 19
2. 按图示安装 VESA 壁挂式转换组件。 使用磁性螺丝刀尖，以步骤 1 中的 6 颗螺丝将 VESA 壁挂式转换组件固定到显示器。 使用 4 颗 M4 x 10 毫米螺丝将 VESA 标准壁挂式机架安装到显示器。 确认所有的螺丝已完全锁紧。 请咨询 专业的技术员或 Ben Q 服务有关壁挂式安装和安全预防措施的信息。
Page 20
充分利用 Ben Q 显示器 要获得新的 Ben Q LCD 显示器的所有好处，您应安装定制的 Ben Q LCD 显示器驱动程序 软件，该驱动程序在本地网站上提供。 详情请参见第 20 页的 从网上下载 LCD 显示器 驱动程序文件 ”。 连接和安装 Ben Q LCD 显示器的环境将决定您成功安装 Ben Q LCD 显示器驱动程序软件 所需的程序。这些环境与您所用的 Microsoft Wi...
Page 21
如何在新电脑上安装显示器 此说明详细介绍了在从未安装过显示器驱动程序的新电脑上选择和安装 Ben Q LCD 显示 器驱动程序软件的过程。此说明仅适用于从未使用过的电脑，且 Ben Q LCD 显示器是连 接到该电脑的首个显示器。 如果您将 Ben Q LCD 显示器添加到已连接其它显示器的电脑上 （且已安装显示器驱动程序软件），您无 须按照这些说明进行操作。您应按照如何在现有的电脑上升级显示器的...
Page 22
如何在现有的电脑上升级显示器 本说明详细介绍了手动更新 Microsoft Windows 电脑上现有的显示器驱动程序软件的过 程。目前经测试，兼容 Windows 10、 Windows 8 (8.1) 和 Windows 7 操作系统。 在其它版本的 Windows 中，本产品可能也工作正常，但在编写本文件时， Ben Q 尚未对这些驱动程序在 其它版本的 Windows 作过测试，因此无法保...
Page 23
在 Windows 10 系统上安装 1. 打开显示属性。 进入电脑的开始、设置、设备、设备和打印机，右键单击菜单中显示器的名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏览电脑查找驱动程序软件选项。 7. 单击浏览，按照第 20 页的 从网上下载 LCD...
Page 24
在 Windows 8 (8.1) 系统上安装 1. 打开显示属性。 将光标移动到屏幕底部，或按键盘上的 Windows + C 按钮以调出 Charm （个性分类）栏。 进入设置、控制面板、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然...
Page 25
在 Windows 7 系统上安装 1. 打开显示属性。 进入开始、控制面板、硬件和声音、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏...
Page 27
基本菜单操作 所有 OSD （屏幕显示）菜单都可以使用控制键访问。您可以使用 OSD 菜单调整显示器 中的所有设置。 OSD OSD 图标
Page 28
OSD OSD 图标 退出 退出 OSD 菜单。 • OSD = 屏幕显示。 该热键仅在主菜单未显示时工作。按键不活动数秒钟后，热键显示将消失。 • 要解锁 OSD 控制项，请按住任意键 10 秒钟。 配合 HDR 技术 •您的显示器支持 HDR10 内容。 •本文档中的有关 HDR 兼容设备的信息和内容在印刷时为最新状态。 了获取最新的信息，请联系设备制 造商和内容提供商。 要启用 HDR 功能...
Page 29
2. 请确认 HDR 内容可用。 内容可能来自 Xbox One S 和 PS4 Pro 上的 4K UHD （蓝 光）或新 HDR 游戏。 3. 请确认播放器和显示器已通过适当的线缆连接： • 提供的 HDMI / DP / DP 至 mini DP 线 / USB-C™ 线 （如可用） • 有 HDMI High Speed 或 HDMI Premium 认证的 HDMI 线 • 有 Disp...
Page 30
在 PIP/PBP 模式中的视频源选择 您的显示器会按以下顺序扫描可用的视频源： HDMI、 DP 和 USB-C™，并显示第一个 可用的视频源。此视频源将成为 PIP/PBP 模式中的主信号源。您将需要从第 33 页的 “PIP/PBP 源 的菜单中确定 PIP/PBP 模式的第二信号源。不可用的菜单选项将变灰。 参见下表可找到您的主信号源及其支持的第二信号源。支持的时序可能因输入信号而有 所差...
Page 31
导航主菜单 您可以使用 OSD （屏幕显示）菜单调整显示器中的所有设置。按任意控制键可打开热 键菜单。选择 （菜单）访问主菜单。详细信息请参见第 27 页的 基本菜单操作 ”。 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不适用的按键将禁用，而对应的 OSD 图标将消失。对于没有部分功能的型号，其 设置和相关项目将不会显示在菜单上。 OSD 菜单语言可能与您所...
Page 32
显示菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不适用的按键将禁用，而对应的 OSD 图标将消失。对于没有部分功能的型号，其 设置和相关项目将不会显示在菜单上。 Mode: Standard Display PIP / PBP HDMI 1 Picture Input HDMI 2 Picture Advanced Display Port Audio ...
Page 33
模式 设置画中画 (PIP) 或画外画 (PBP) • PIP • PBP PIP： 主视频源将在画中画 (PIP) 模式中显示于屏幕上，而第二视 频源则在嵌入窗口中。 PBP： 允许并行显示两个不同视 频源的图像。 关闭： 禁用 PIP/PBP 模式。 PIP/PBP 源 为 PIP/PBP 模式设置第二视频源。 • HDMI 1 • HDMI 2 • Display Port • USB-C ...
Page 34
图片菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不适用的按键将禁用，而对应的 OSD 图标将消失。对于没有部分功能的型号，其 设置和相关项目将不会显示在菜单上。 Mode: User Display Brightness Normal Picture Contrast Bluish Picture Advanced Sharpness Reddish A...
Page 35
泛蓝色 对图像应用冷色调，为工厂对 PC 行业标准 AMA 提高 LCD 面板的灰阶响应时间。 • 关闭
Page 36
图像高级设置菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不适用的按键将禁用，而对应的 OSD 图标将消失。对于没有部分功能的型号，其 设置和相关项目将不会显示在菜单上。 Mode: Standard Display Picture Mode Standard Picture Color Vibrance HDR Picture Advanced Low ...
Page 37
玩家 2 适用于玩 CS:GO 游戏。 M-book 将显示器和连接的 Mac Book 系列产品之间的 Overscan 将输入图像稍微放大。使用此功能可隐藏图像边缘的 • 开启 仅适用于输入信号源为 HDMI 时。
Page 38
项目 功能 范围 HDMI RGB 确定色标范围。选择与所连接 HDMI 设备的 RGB 范围 • 自动检测 PC 范围 设置相匹配的选项。 • RGB （0 255） • RGB （16 235） B.I.+ （智慧 打开或关闭智慧调光 Plus 功能。 内置光感测器配合智慧 • 开启 调光 Plus） 调光 Plus 技术可检测环境光、图像亮度、对比度和色
Page 39
音效设定菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不适用的按键将禁用，而对应的 OSD 图标将消失。对于没有部分功能的型号，其 设置和相关项目将不会显示在菜单上。 Mode: Standard Display Volume Picture Mute Picture Advanced Audio System
Page 40
系统菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不适用的按键将禁用，而对应的 OSD 图标将消失。对于没有部分功能的型号，其 设置和相关项目将不会显示在菜单上。 Mode: Standard Display OSD Settings Language 5 sec. Picture Custom Key 1 Display Time 10 sec. Pic...
