The Dell Latitude E6430 and E6430 ATG User Manual with regulatory model P25G provides comprehensive service instructions in Chinese for these business laptops. It covers recommended tools, ATG handle removal, and detailed component disassembly procedures. The E6430 ATG variant includes ruggedized features for field deployment. Bilingual service technicians and IT support staff can reference this guide for component-level repairs on both standard and ATG configurations of the Latitude E6430.
Page 1 Text Content

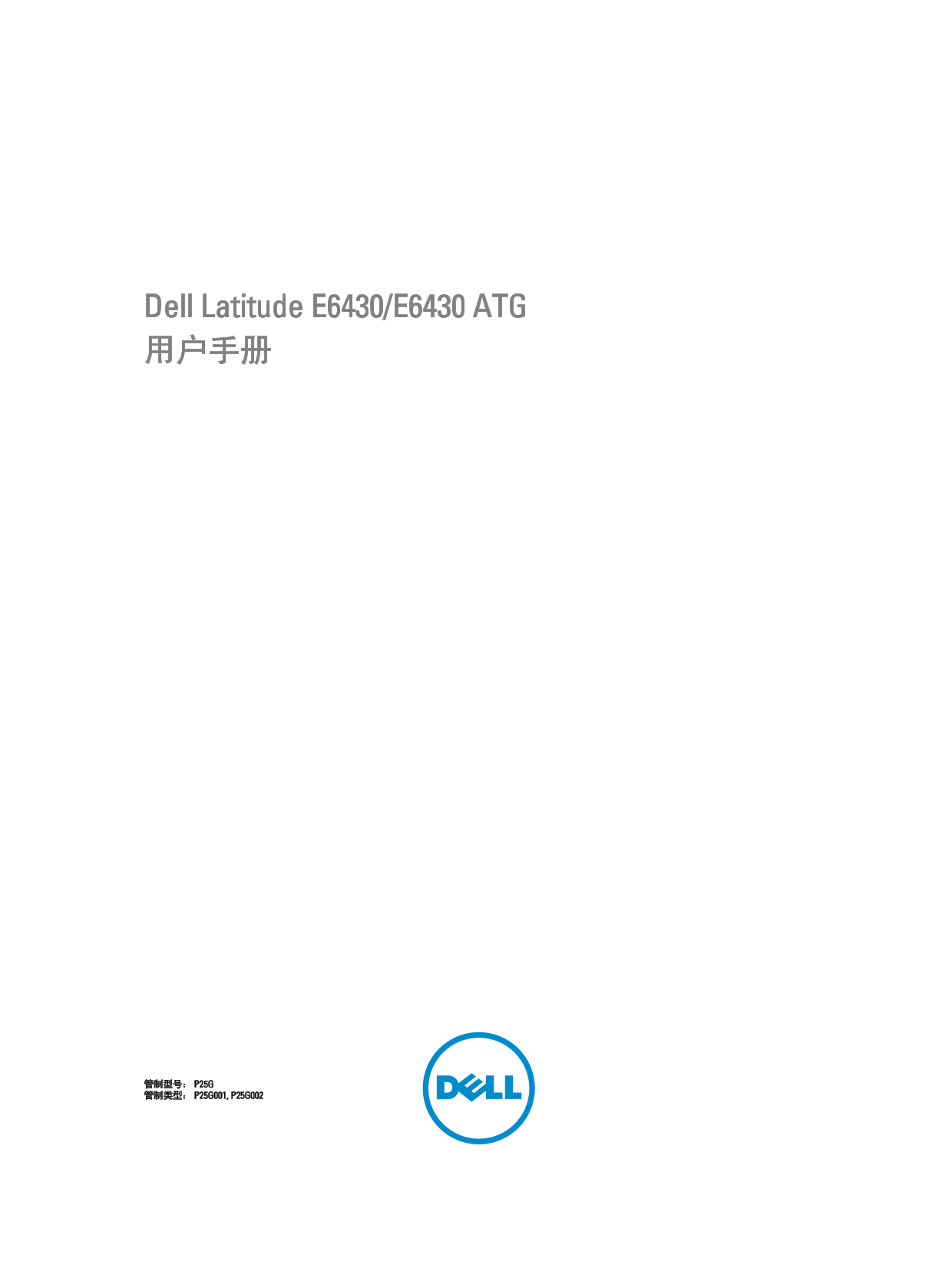

Dell Latitude E6430/E6430 ATG 用户手册
Page Summary Contents For Dell Latitude E6430 E6430 ATG User's ManualNote: Since there is no need to separate the models with commas in the title, I've kept it as one cohesive title.
Page 1
Dell Latitude E6430/E6430 ATG 用户手册
Page 2
© 2013 Dell Inc. 保留所有权利。 本文中使用的商标：Dell™、DELL 徽标、Dell Precision™、Precision ON™、Express Charge™、Latitude™、Latitude ON™、Opti Plex™、 Venue™、Vostro™ 和 Wi-Fi Catcher™ 是 Dell Inc. 的商标。Intel®、Pentium®、Xeon®、C...
Page 3
目录 1 拆装计算机................................................................................................................................. Before Working Inside Your Computer............................
Page 4
安装蓝牙卡............................................................................................................................................................ 卸下币形电池...................................
Page 5
4 系统设置程序...........................................................................................................................61 引导顺序.................................................................
Page 7
拆装计算机 Before Working Inside Your Computer Use the following safety guidelines to help protect your computer from potential damage and to help to ensure your personal safety. Unless otherwise noted, ea...
Page 8
注: To avoid damaging the system board, you must remove the main battery before you service the computer. 7. Remove the main battery. 8. Turn the computer top-side up. 9. Open the display. 10. Press th...
Page 9
小心: 要避免损坏计算机，请仅使用专门为此 Dell 特定计算机设计的电池。切勿使用为 Dell 其他计算机设 计的电池。 1. 连接所有外部设备（例如端口复制器、电池片或介质基座）并装回所有插卡（例如 Express Card）。 2. 将电话线或网络电缆连接到计算机。
Page 11
卸下 ATG 手柄 1. 按照“拆装计算机内部组件之前”中的步骤进行操作。 2. 拧下用于将 ATG 手柄固定至计算机的螺钉。 3. 卸下右 ATG 端口盖。 安装 ATG 手柄 1. 使用螺钉将 ATG 手柄拧紧以将其固定。 2. 按照“拆装计算机内部组件之后”中的步骤进行操作。
Page 12
卸下 ATG 端口盖 1. 按照“拆装计算机内部组件之前”中的步骤进行操作。 2. 拧下右 ATG 端口盖的螺钉。 3. 卸下右 ATG 端口盖。 4. 重复步骤 1 和 2 以卸下左 ATG 端口盖。 安装 ATG 端口盖 1. 放置 ATG 端口盖并拧紧用于将其固定至计算机的螺钉。 2. 按照“拆装计算机内部组件之后”中的步骤进行操作。 卸下安全数字 (SD) 卡 1. 按照“拆装计算机内部组...
Page 13
3. 将 SD 卡从计算机中滑出。 安装安全数字 (SD) 卡 1. 将 SD 卡滑入卡槽直到其卡入到位。 2. 按照“拆装计算机内部组件之后”中的步骤进行操作。 卸下 Express Card 1. 按照“拆装计算机内部组件之前”中的步骤进行操作。 2. 轻按 Express Card 以将其从计算机释放出来。 3. 将 Express Card 从计算机滑出。 安装 Express Card ...
Page 14
卸下用户识别模块 (SIM) 卡 1. 按照“拆装计算机内部组件之前”中的步骤进行操作。 2. 卸下电池。 3. 从计算机中卸下 SIM 卡。 安装用户识别模块 (SIM) 卡 1. 将 SIM 卡滑入插槽。 2. 安装电池。 3. 按照“拆装计算机内部组件之后”中的步骤进行操作。
Page 23
卸下无线局域网 (WLAN) 卡 1. 按照“拆装计算机内部组件之前”中的步骤进行操作。 2. 卸下： a) 电池 b) 基座盖 3. 断开天线电缆与 WLAN 卡的连接。
Page 24
4. 拧下将 WLAN 卡固定到计算机的螺钉。 5. 将 WLAN 卡从系统板上的插槽卸下。 安装 WLAN 卡 1. 将 WLAN 卡以 45 度角插入连接器的插槽。 2. 将天线电缆连接至 WLAN 卡上标记的其各自的连接器上。 3. 拧紧将 WLAN 卡固定至计算机的螺钉。 4. 安装： a) 基座盖 b) 电池 5. 按照“拆装计算机内部组件之后”中的步骤进行操作。
Page 29
卸下 Express Card 固定框架 1. 按照“拆装计算机内部组件之前”中的步骤进行操作。 2. 卸下： a) 电池 b) 基座盖 c) 硬盘驱动器 d) 蓝牙卡 e) 键盘装饰条 f) 键盘 g) 显示屏部件 h) 掌垫 3. 拧下用于将 Express Card 固定框架固定至计算机的螺钉。 4. 从计算机卸下 Express Card 固定框架。 安装 Express Card 固定框...
Page 33
卸下电源 LED 板 1. 按照“拆装计算机内部组件之前”中的步骤进行操作。 2. 卸下： a) 电池 b) 基座盖 c) 硬盘驱动器 d) 蓝牙模块 e) 键盘装饰条 f) 键盘 g) 显示屏部件 h) 显示屏挡板 i) 显示屏面板 3. 断开电源 LED 板电缆的连接。 4. 拧下将电源 LED 板固定至显示屏部件的螺钉。 5. 从显示屏部件上卸下电源 LED 板。
Page 34
安装电源 LED 板 1. 将电源 LED 板置入显示屏部件中的相应凹槽。 2. 拧紧螺钉以将 LED 板固定到显示屏部件。 3. 连接电源 LED 板电缆至显示屏部件。 4. 安装： a) 显示屏面板 b) 显示屏挡板 c) 显示屏部件 d) 键盘 e) 键盘装饰条 f) 蓝牙模块 g) 硬盘驱动器 h) 基座盖 i) 电池 5. 按照“拆装计算机内部组件之后”中的步骤进行操作。
Page 36
i) 介质板（仅在 E6430/E6430 ATG 中可用） j) Express Card 固定框架 k) 系统板 3. 断开调制解调器卡电缆与调制解调器卡的连接。
Page 37
安装调制解调器连接器 1. 将调制解调器连接器置入相应的凹槽。 2. 将调制解调器连接器支架放在连接器上。 3. 拧紧用于固定调制解调器连接器支架的螺钉。 4. 布置调制解调器连接器电缆。 5. 连接调制解调器卡电缆至调制解调器卡。 6. 安装： a) 系统板 b) Express Card 固定框架 c) 介质板（仅在 E6430/E6430 ATG 中可用） d) 掌垫 e) 显示屏部件 f)...
Page 38
安装输入/输出 (I/O) 板 1. 将 I/O 板置入凹槽中。 2. 拧紧固定 I/O 板的螺钉。 3. 安装： a) 系统板 b) Express Card 固定框架 c) 介质板（仅在 E6430/E6430 ATG 中可用） d) 掌垫 e) 显示屏部件 f) 键盘 g) 键盘装饰条 h) 蓝牙卡 i) 硬盘驱动器 j) 光盘驱动器 k) 基座盖 l) 电池 4. 按照“拆装计算机内部组件...
Page 39
c) 硬盘驱动器 d) 蓝牙卡 e) 键盘装饰条 f) 键盘 g) 显示屏部件 h) 掌垫 i) 介质板 j) Express Card 固定框架 k) 系统板 3. 拧下将硬盘驱动器支撑板固定至计算机的螺钉。 安装硬盘驱动器支撑板 1. 将硬盘驱动器支撑板置入其凹槽内。 2. 拧紧用于将硬盘驱动器支撑板固定至计算机的螺钉。 3. 安装： a) 系统板 b) Express Card 固定框架 c...
Page 40
5. 断开 LED 电缆与系统板的连接。
Manual Details
| Brand | Dell |
|---|---|
| Pages | 83 |
| File Size | 24.58 MB |
| Published | June 28, 2026 |
5 views
Enter the captcha to get the download link:
Frequently Asked Questions
如何关闭电脑以进行内部组件操作？
必须先关闭计算机电源才能开始拆卸和安装任何内部组件。
Latitude E6430的屏幕可视角度范围是多少？
垂直+/-40°，水平+/-50°。
使用自动适配器时，设备能支持多大的输入电压和多少电流（持续）？
它可以处理100 VAC至240 VAC的输入电压，并在空载条件下提供3.34 A的持续输出电流。
如果我需要更换电池，哪些型号可用？
可选电池类型有4芯(40 WHr)、6芯(60 WHr)和9芯 (97 WHr/87 WHr)。
设备在什么温度环境下应运行？
设备的运行时环境温度范围为 0 °C 至 35 °C。
