Page 1

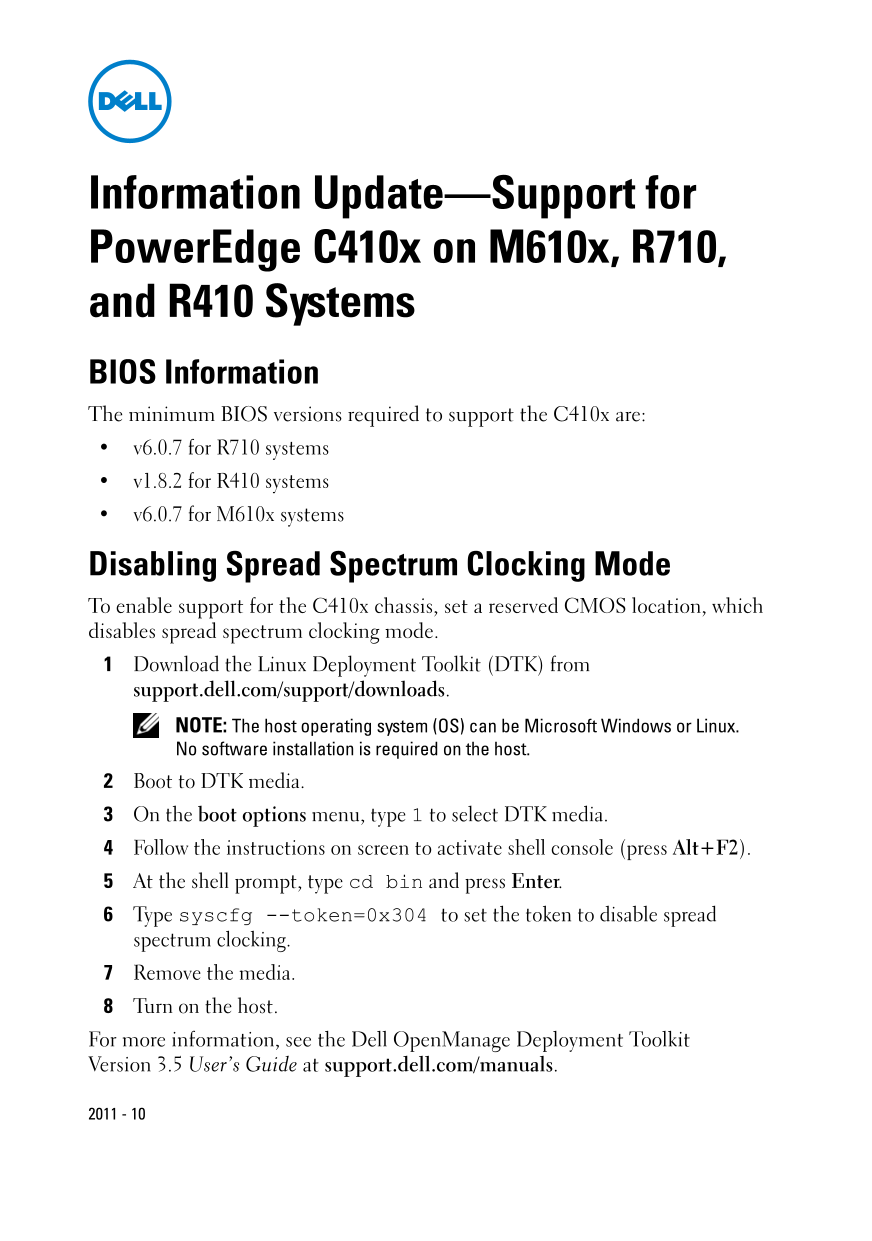

Information Update—Support for Power Edge C410x on M610x, R710, and R410 Systems BIOS Information The minimum BIOS versions required to support the C410x are: v6.0.7 for R710 systems v1.8.2 for R410 s...
Page 2
Host Interface Card Installation Instructions Install the Dell X410 Host Interface Card (HIC) in an available x16 PCIe slot in the host. Connect the Dell X410 HIC port to the C410x, with the provided ...
Page 3
Troubleshooting Issue Resolution No GPU cards are detected. Download and install the GPU-specific drivers from the card manufacturer website. Ensure that the CMOS token for C410x is set properly. Ensu...
Page 4
Table 1. Example Configurations With Maximum Number of GPUs Supported System Power Edge C410x Internal PCIe Add-In Cards Number Configuration Storage of GPUs Controller Supported (Maximum) R410 4:1 mo...
Page 5
信息更新—支持 M610x、 R710 和 R410 系统上的 Power Edge C410x BIOS 信息 支持 C410x 所需的最低 BIOS 版本为： v6.0.7（适用于 R710 系统） v1.8.2（适用于 R410 系统） v6.0.7（适用于 M610x 系统） 禁用扩展频谱时钟模式 要启用对 C410x 机箱的支持，设置一个保留的 CMOS 位置，这就禁用了扩 展频谱时钟模...
Page 6
主机接口卡 安装说明 在主机的可用 x16 PCIe 插槽中安装 Dell X410 主机接口卡 (HIC)。 使用提供的电缆将 Dell X410 HIC 端口连接到 C410x。 注：对于 R710 系统，建议您安装可选的 x16 提升板 2 以容纳 HIC 卡并提供最佳 带宽。 注：有关图形处理单元 (GPU) 系统配置设计的信息，请参阅 HPCat Dell.com 上的 Flexibil...
Page 7
故障排除 问题 解决方法 未检测到 GPU 卡。 1从卡制造商网站下载并安装特定于 GPU 的驱动 程序。 2确保正确设置 C410x 的 CMOS 令牌。 3确保遵循适当的开机顺序。 开机自测期间出现 PCI 配置错误 1减少系统中安装的 GPU 卡或 PCIe 卡数目。有关 信息： 详情，请参阅“支持的最大 GPU 数目的示例配 即插即用配置错误，可预取 置”。 内存分配 注： 支持的最大 P...
Page 8
表 1. 支持的最大 GPU 数目的示例配置 （续） 系统 Power Edge C410x 内部存储控 PCIe 插卡 支持的 配置 制器 GPU 数目 R710 4:1 模式，安装单 Dell SAS 6i/R 张 Dell X410 卡 控制器 4:1 模式，安装单 Dell PERC 张 Dell X410 卡 H700 RAID 控制器 4:1 模式，安装单 Dell SAS 6i/R ...
Page 9
Mise à jour des informations prise en charge de Power Edge C410x sur les systèmes M610x, R710 et R410 Informations sur le BIOS Les versions BIOS minimales requises pour la prise en charge du châssis C...
Page 10
Retirez le support. Mettez le système hôte sous tension. Pour plus d'informations, consultez le Guide d'utilisation Dell Open Manage Deployment Toolkit version 3.5, depuis le site support.dell.com/man...
Page 11
Exigences de séquencement d'alimentation Pour un fonctionnement optimal avec la plateforme hôte, suivez les instructions de séquencement d'alimentation suivantes. Mise sous tension du système hôte All...
Page 12
Problème Solution Message d'erreur relatif à la Réduisez le nombre de cartes du processeur configuration PCI pendant l'auto- graphique ou de cartes PCIe installées sur le test de démarrage système. Po...
Page 13
Tableau 1. Exemples de configurations avec nombre maximal de processeurs graphiques pris en charge (suite) Système Configuration Contrôleur Cartes d'extension PCIe Nombre de Power Edge C410x de stocka...
Page 14
Informationsaktualisierung – Unterstützung für Power Edge C410x auf M610x-, R710- und R410-Systemen BIOS-Informationen Zur Unterstützung des C410x-Gehäuses werden für das BIOS die folgenden Mindestver...
Page 15
Geben Sie syscfg --token=0x304 ein, um das Token zur Deaktivierung des Spread-Spectrum-Clocking-Modus zu setzen. Nehmen Sie den Datenträger heraus. Schalten Sie das Hostsystem ein. Weitere Information...
Page 16
Anforderungen für das Ein- und Ausschalten (Power Sequencing) Beachten Sie die speziellen Anforderungen für das Ein- und Ausschalten, um eine einwandfreie Arbeitsweise in der Hostplattform sicherzuste...
Page 17
Problem Auflösung PCI-Konfigurationsfehlermeldung Reduzieren Sie die Anzahl der GPU-Karten oder während des POST: PCIe-Karten, die im System installiert sind. Weitere Plug & Play Informationen fin...
Page 18
Tabelle 1. Beispielkonfigurationen mit der maximalen Anzahl unterstützter GPUs (fortgesetzt) System Power Edge C410x- Interner PCIe-Erweiterungskarten Anzahl der Konfiguration Speicher- unterstützten ...
Page 19
アップデート情報 — M610x/R710/R410 システムで使用す る Power Edge C410x のサポート BIOS 情報 C410x をサポートするには、次のバージョン以降の BIOS が必要です。 v6.0.7（R710 システム） v1.8.2（R410 システム） v6.0.7（M610x システム） スペクトラム拡散クロックモードを無効 にする C410x シャーシに対する...
Page 20
メディアを取り出します。 ホストの電源を入れます。 詳細については、support.dell.com/manuals で Dell Open Manage Deployment Toolkit Version 3.5 の『ユーザーズガイド』を参照してくだ さい。 ホストインタフェースカード 取り付け手順 Dell X410 のホストインタフェースカード（HIC）をホスト内の使用可 能な x16 P...
Page 21
電源シーケンスの要件 ホストのプラットフォームが正しく動作するために、電源シーケンスの要件 に従ってください。 ホストの電源を入れる C410x の電源を入れます。 メモ： シャーシの GPU 電源ボタン LED が点灯するのを待ちます。 ホストの電源を入れます。 ホストを再起動する ホストの電源を切ります。 C410x の電源を切ります。 C410x の電源を入れます。 メモ： シャーシの GP...
Page 22
表 1 サポートされている上限数の GPU を用いた構成例 シス Power Edge C410x 内蔵スト PCIe アドインカード サポート トローラ る GPU 数 M610x 4:1 モード、Dell Dell SAS Broadcom 5709 クアッド X410 カード 1 枚 6i/R コント ポート Gb E TOE/i So E PCIe 使用 ローラ カード Broadcom ...
Page 23
表 1 サポートされている上限数の GPU を用いた構成例 （続き） シス Power Edge C410x 内蔵スト PCIe アドインカード サポート トローラ る GPU 数 R710 4:1 モード、Dell Dell SAS なし 4:1 モード、Dell Dell PERC なし X410 カード 1 枚 H700 RAID 4:1 モード、Dell Dell SAS Broadcom...
Page 24
정보 갱신본—M610x, R710 및 R410 시스템에서의 Power Edge C410x 지원 BIOS 정보 C410x를 지원하는 데 필요한 최소 BIOS 버전은 다음과 같습니다. R710 시스템의 경우 v6.0.7 R410 시스템의 경우 v1.8.2 M610x 시스템의 경우 v6.0.7 스프레드 스펙트럼 클러킹 모드 사용 안 함 C410x 섀시가 지원되도...
Page 25
호스트 인터페이스 카드 설치 지침 호스트에서 사용 가능한 x16 PCIe 슬롯에 Dell X410 HIC(호스트 인터페이 스 카드)를 설치합니다. 제공된 케이블을 사용하여 Dell X410 HIC 포트를 C410x에 연결합니다. 주: R710 시스템의 경우에는 선택 사양인 x16 라이저를 설치하여 HIC 카드를 장착 하고 최적 대역폭을 제공하는 것이 좋습니...
Page 26
GPU 카드가 감지되지 않습니다. 1카드 제조업체 웹사이트에서 해당 GPU의 드라이 버를 다운로드하여 설치합니다 C410x에 대한 CMOS 토큰을 올바로 설정합니다 3적절한 전원 시퀀싱을 따릅니다 POST 중 PCI 구성 오류 메시지: 1시스템에 설치되어 있는 GPU 카드 또는 PCIe 카 Plug & Play 드의 수를 줄입니다 . 자세한 내용은 ...
Page 27
표 1. 구성 및 지원되는 GPU의 최대 수에 대한 예 (계속) 시스템 Power Edge C410x 내장형 저장 PCIe 애드인 카드 지원되는 구성 소 컨트롤러 GPU 수(최 R410 4:1 모드, Dell Dell SAS 6i/R 없음 R710 4:1 모드, Dell Dell SAS 6i/R 없음 4:1 모드, Dell Dell PERC 없음 X410 ...
Page 28
Actualización de información Compatibilidad con Power Edge C410x en los sistemas M610x, R710 R410 Información del BIOS Las versiones mínimas del BIOS necesarias para admitir C410x son: v6.0.7 para los...
Page 29
Escriba syscfg --token=0x304 para que el token deshabilite el modo de reloj de espectro ensanchado. Extraiga el soporte multimedia. Encienda el host. Para obtener más información, consulte la Guía del...
Page 30
Requisitos de secuenciado de alimentación Para garantizar el funcionamiento correcto con la plataforma del host, siga unos requisitos de secuenciado de alimentación específicos. Encendido del host Enc...
Page 31
Problema Solución Aparece un mensaje de error de Reduzca el número de tarjetas GPU o tarjetas PCIe configuración de PCI durante la instaladas en el sistema. Para obtener más POST: información, consult...
Page 32
Tabla 1. Ejemplos de configuraciones con el número máximo de GPU admitidas (continuación) Sistema Configuración de Controladora Tarjetas PCIe adicionales Número Power Edge C410x de almacena- de GPU mi...
