The MY4-AEC Card is a professional acoustic echo canceller designed specifically for Yamaha's DME64N/24N digital mixing engines. It significantly improves communication clarity by eliminating distracting echoes, room reflections, feedback, and ambient noise in remote conferencing systems. The accompanying manual serves as a comprehensive guide, detailing installation procedures, operational theory (AEC), setup guidelines, and necessary compliance information for system integration by sound engineers and audio technicians.
Page 1 Text Content
ACOUSTIC ECHO CANCELLER CARD
MY4-AEC Owner’s Manual Bedienungsanleitung EN
Mode d’emploi DE FR
Manual de instrucciones
Manuale di istruzioni
IT LI FR IS TS LI
Page Summary Contents For Yamaha MY4-AEC Owner's Manual (1)

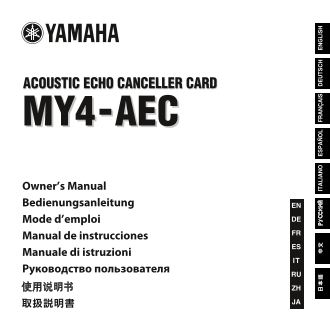

Page 1
ACOUSTIC ECHO CANCELLER CARD MY4-AEC Owner’s Manual Bedienungsanleitung EN Mode d’emploi DE FR Manual de instrucciones Manuale di istruzioni IT LI FR IS TS LI
Page 2
FCC INFORMATION (U.S.A.) 1. IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT! regulations does not guarantee that interference will not This product, when installed as indicated in the occur in all installat...
Page 3
请勿将本卡安装在任何 Yamaha 未指定 的 Yamaha 产品上，以避免触电、火灾 电、火灾或设备故障。 入的物体，请交由 Yamaha 专业维修人 在安装本卡和连接 / 断开电缆之前， 员解决此问题。 请务必断开主机设备的电源线的连接 失、数据丢失或破坏， Yamaha 不负任何责任。 MY4-AEC 使用说明书
Page 4
PS 23 MY4-AEC 使用说明书
Page 5
感谢您购买Yamaha MY4-AEC。MY4-AEC是一款专为DME64N/24N数字混 音引擎设计的回声消除卡，其可有效降低由于扬声器输出的二次拾音和远程 会议环境中房间墙面反射产生的扰人回声。其还可降低反馈声以及空调和风 扇所产生的环境噪声。该技术可保证在任何环境中都可实现无噪音、高清晰 的远程电视通话。此卡带有4个AES/EBU输入和输出通道，每个通道都具备 内置采样率转换功能。MY4-A...
Page 6
如何降低回声和噪声 当扬声器的声音或房间墙面反射的声音被麦克风拾音并传送给对方时，远程 电视会议系统中会产生回声，从而造成通话清晰度的降低。投影仪和空调系 统也会产生可能会影响远程电视会议通话清晰度的噪声。MY4-AEC 的回声 消除和噪声降低功能可为您提供最佳声音清晰度，从而确保顺畅高效的通信 效果。 远程 本地 DME64N/24N HOME UTILITYSCENE LEVEL MUTE E...
Page 7
MY4-AEC 信号流 远程电视会议系统的本地和远程地点分别称为 “近端”和“远端”。 MY4-AEC 回声消除器 (AEC) 的工作原理为：回声消除器将接收自远端的参考 信号与麦克风的信号进行比较，以确定信号中的哪些部分为回声，然后从麦克 风信号中只去除远端回声部分。然后将无回声的近端声音清晰地传送到远端。 From Far-end A Far-end Voice ANR From Far-en...
Page 8
AES/EBU IN OUT 接口 这些接口支持与DME64N/24N主机之间的4通道AES/EBU格式数字音频输 入和输出，但是这些信号不通过 MY4-AEC 处理部分直接进行路由。来自主 机的模拟或数字输入端的信号必须通过主机的处理部分路由到 MY4-AEC AEC 处理部分，以进行回声消除处理，如下图所示。有关操作的详细说 明，请参见 DME Designer 使用说明书。所有输入和输出端都...
Page 9
DME 处理 DME64N/24N AEC 处理 MY4-AEC SRC SRC Analog Out Mic In AES/EBU AES/EBU [OUT1/2][OUT3/4] [IN1/2][IN3/4] MY4-AEC 使用说明书
Page 10
Euroblock 连接 请务必使用附带的 Euroblock 插头连接 AES/EBU [IN] [OUT] 接口。 电缆的准备工作 若要准备用于Euroblock连接器的电缆，请如 图所示使用绞线剥出电线以便进行连接。在 7 mm 用于Euroblock连接时，绞线比较容易由于电 缆重量或振动产生的金属疲劳而导致断裂。 请使用附带的电缆捆扎带捆扎电缆和 Euroblock 簧片（第 页）。当想...
Page 11
Euroblock Tab 是否牢固连接。 不大于 3mm MY4-AEC 使用说明书
Page 12
请使用附带的电缆捆扎带捆 Euroblock 插头插入 扎电缆和 Euroblock 凸片。 MY4-AEC AES/EBU [IN] [OUT] 接口。 MY4-AEC 使用说明书
Page 13
准备工作 第一步：进行基本本地（近端）连接并确定最佳麦克风和扬声器位置以及增 益设定。如果正确执行了上述初始步骤，则 AEC 系统将达到最佳效果。 准备以下设备。 DME24N × 1 MY4-AEC × 1 麦克风 × 4 扬声器 × 2 请务必选择具有良好频率响应特性的麦克风和扬声器，以确保最佳AEC运行状态。 如下所示，将麦克风和扬声器连接至 DME24N 后面板上的模拟 [IN] [OUT...
Page 14
DME24N MY4-AEC IN （模拟） DME Designer 配置窗口中进行所需的虚拟连接。 将麦克风输入1－4的信号连接到AEC设备上的“Near-end Mic. 1”－ “Near-end Mic. 4”输入端。 在配置窗口中放置1个用于AEC调节的振荡器，并将其连接到AEC设备 “From Far-end A”输入端。 “Far-end voice A”输出与会议室扬声器 （SP...
Page 15
就像在实际会议上那样对着麦克风说话，然后调节各通道的输入 增益。 一边观察 AEC 组件编辑器中的“Mic. In”表，一边调节 DME24N HA 益，使得黄色格子偶尔亮起。 如果增益设定得过高，则 AEC 可能无法正常工作。 MY4-AEC 使用说明书
Page 16
打开振荡器的组件编辑器，将 Wave Form 类型设定为“Pink”， 然后开启 Output 部分的 “On”按钮。 返回到 AEC 组件编辑器，然后一边观察“Ref. In”表，一边调节振荡器 输出电平，使得黄色格子偶尔亮起。 MY4-AEC 使用说明书
Page 17
确认 AEC 组件中的 ERL （回声返回损失）表正在工作。 如果此表上的指示移动范围很大，则表示相应麦克风拾取到了扬声器输 出的大部分粉红噪声，因此大量回声将被传输到远程地点。请仔细调节4 个麦克风与扬声器之间的相对位置以及拾音方向，尽量降低回声音量。 在此阶段减少回声越多，则 AEC 将越有效。 如果本地会议室的声音回响很强，则只通过调节麦克风和扬声器的位置可能难以降低回声音量。 此时，必须在...
Page 18
如下所示，将麦克风、扬声器和远程电视会议系统连接至 DME24N 后面板上的 analog [IN] [OUT] 接口。 在近端位置可连接 个麦克风，从而允许多人参加会议。 （远程－ OUT DME24N MY4-AEC IN/OUT （模拟） MY4-AEC 使用说明书
Page 19
DME Designer 配置窗口中进行所需的虚拟连接。 将来自 个本地麦克风 ( Mic1-Mic4) 的信号和来自远程地点（办公室 X）的音频信号连接至 AEC 组件的相应输入端。 将“Near-end Voice 1”－“Near-end Voice 4”的输出和来自 AEC 件的 “Far-end Voice A”输出进行混音，然后将混音后的输出与会议 室扬声器 （SP 1 SP 2）并联...
Page 20
调节 DME Designer AEC component editor 参数，使得发送 到办公室 的音频信号中的回声被有效消除。 首先确认与办公室 之间的连接正常并可进行通话。如果在 AEC 部分效 果设定为默认值“1”时可以听到回声，请试着稍稍增大设定。随着设定 的增大，回声消除的效果也将提高，但是同时音质也将下降，因此，必须 一边实际试听音频信号，一边寻找本地会议室的最佳设定。 通常可将其它...
Page 21
2：2 个会议室与 个远程地点进行远程电视会议 使用一张MY4-AEC卡，2个会议室中的多个会议参加者可分别与2个远程地 点（“办公室 X”和 “办公室 Y”）进行远程电视会议。 使用以下设备。 DME24N × 1 MY4-AEC × 1 麦克风 × 4 扬声器 × 4 如下所示，将麦克风、扬声器和远程电视会议系统连接至 DME24N 后面板上的 analog [IN] [OUT] 接口。 中型...
Page 22
OUT （模拟） IN/OUT （模拟） DME24N IN （模拟） IN/OUT MY4-AEC IN （模拟） 网络 （模拟） OUT （模拟） MY4-AEC 使用说明书
Page 23
DME Designer 配置窗口中进行所需的虚拟连接。 将来自小型和中型本地会议室（Conf S Mic1/2和Conf M－Mic1/2）的 麦克风信号和来自远程地点（来自办公室 和办公室 Y）的音频信号连 接至 AEC 组件的相应输入端。 将“Near-end Voice 1”和“Near-end Voice 2”的输出和来自 AEC 件的 “Far-end Voice A”输出进行混音，然...
Page 24
AEC 组件编辑器的Matrix Router 部分中，从“From Far-end A – D signal”中选择1个或多个信号用作AEC通道1 – 4的参考。 Matrix Router 部分中的“On”按钮可用于为每个会议室选择麦克风及位置。 在此示例中，对矩阵路由器进行了如下设定。使用这些设定后，可使用 AEC通道1和2在小型会议和办公室X（远端A）之间，以及使用AEC通道 在中型会议室...
Page 25
Appendix Specifications GENERAL SPECIFICATIONS Sampling Frequency 44.1k Hz-10% to 48k Hz+6%, 88.2k Hz-10% to 96k Hz+6% Power requirements 5V : 395m A Temperature Range Operating 0 to +40°C Storage -20...
Page 26
Dimensions unit: mm MY4-AEC Owner’s Manual
Page 27
* Specifications and descriptions in this owner’s manual are for information purposes only. Yamaha Corp. reserves the right to change or modify products or specifications at any time without prior not...
Page 28
MY4-AEC Owner’s Manual
Page 29
MY4-AEC Owner’s Manual
Page 30
MY4-AEC Owner’s Manual
Page 31
MY4-AEC Owner’s Manual
Page 32
For details of products, please contact your nearest Yamaha Die Einzelheiten zu Produkten sind bei Ihrer unten aufgeführten representative or the authorized distributor listed below. Niederlassung und...
Page 33
DENMARK OTHER COUNTRIES SINGAPORE Yamaha Music Europe Gmb H, Yamaha Music Gulf FZE Yamaha Music (Asia) Pte., Ltd. Tyskland – filial LOB 16-513, P.O.Box 17328, Jubel Ali, #03-11 A-Z Building Denmark Du...
Page 34
C.S.G., Pro Audio Division Yamaha Pro Audio global web site © 2011 Yamaha Corporation http://www.yamahaproaudio.com/ 109MWTO-A0 Printed in Japan Yamaha Manual Library http://www.yamaha.co.jp/manual/ W...
