ViewSonic VA913b LCD Display User's Manual
Summary
The ViewSonic VA913b LCD Display is a high-performance monitor featuring TCO'03 compliance and ergonomic design. This user manual covers setup, safety guidelines, cleaning instructions, and warranty details to ensure optimal performance and environmental safety for professional and home users.
Page 1 Text Content
View Sonic® VA913b LCD Display
Model No. : VS11372
Page Summary Contents For ViewSonic VA913b LCD Display User's Manual

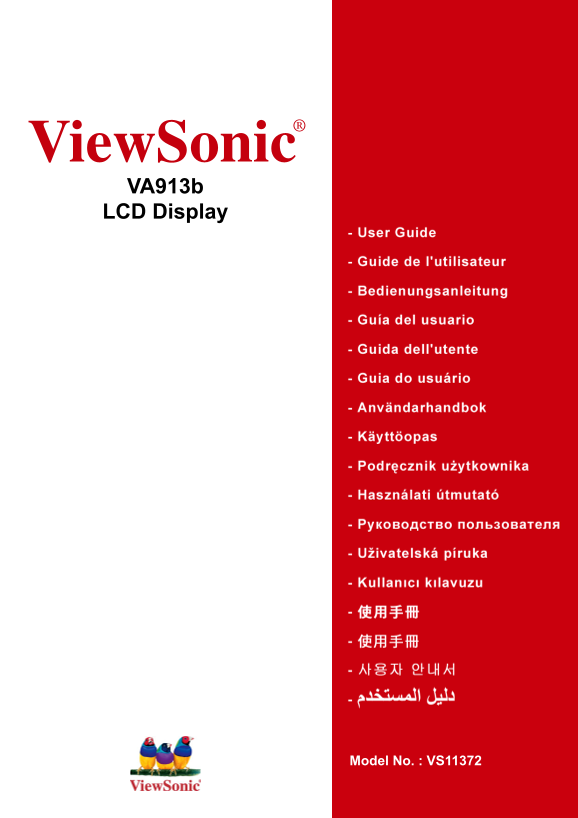

Page 1
View Sonic® VA913b LCD Display Model No. : VS11372
Page 2
内容 TCO 信息 电磁相容信息 重要的安全指示 .......................................................................................... Ro HS 符合性声明 版权信息 产品注册 开始 包装内容 .........................................................
Page 3
TCO 信息 Congratulations! The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest qual...
Page 4
电磁相容信息 美国法律 依 FCC 规则的第十五章，本设备经测试，符合 B 级数码设备的限制标准。这些限制标 准用于确认电气设备不会对居室中安装的其它设备产生有害干扰。本设备会产生、使用 和发射射频能量，因此若没有依照指示安装及使用，可能会对无线电通讯产生有害的干 扰。然而，这并不保证该设备在特定安装过程中不会发生这种干扰。 如果该设备对收音 机或电视机产生有害的干扰 这可以通过设备的开、关来判定...
Page 5
1. 请阅读指示。 2. 请保管指示。 3. 请注意警告事项。 4. 请遵照指示。 5. 请勿在靠近水的地方使用本设备。警告 : 为减低火灾或电击的危险 , 请勿将此产品 暴露在雨或潮湿的环境中”。 6. 仅用柔软的干布擦干净。如果还不干净，请参照 如何清洁 LCD 显示器 中更进 一步的指示。 7. 切勿堵住任何的通风孔。按照厂商的指示安装。 8. 请勿在靠近，如散热器、热记录器、火炉或其他任何...
Page 6
Ro HS 符合性声明 本产品是按照欧洲议会和理事会关于限制在电气和电子设备中使用特定有害物质的 Directive 2002/95/EC（Ro HS 指令）设计和制造的，被认为符合欧盟技术委员会 (TAC) 制定的下列最大含量值： 铅 (Pb) 0.1% < 0.1% 汞 (Hg) 0.1% < 0.1% 镉 (Cd) 0.01% < 0.01% 六价铬 (Cr6+) 0.1%...
Page 7
版权信息 版权所有 © View Sonic® Corporation, 2006。保留所有权利。 Macintosh Power Macintosh Apple Computer, Inc. 的注册商标。 Microsoft、Windows、Windows NT Window 徽标是 Microsoft Corporation 和美国和 其它国家的注册商标。 View Sonic、三鸟徽标、On...
Page 8
开始 恭喜您购买View Sonic®CD显示器。重要！请保存好原包装盒和所有包装材料以便将来 传输需要。 注意 本用户指南中， "Windows" 一词指的是以下 Microsoft 操作系统 : Windows95、 Windows NT、Window98、Windows 2000、Windows Me ( 千禧版 Windows XP。 包装内容 您的 LCD 显示器包装...
Page 9
Windows 资源管理气中双罐光盘图标， 确保关闭了 LCD 显示器和计算器 然后双罐 viewsonic.exe。 将视频电缆线以 LCD 显示器连接到 5. Windows 用户 : 设置定时模式（分辨 Macintosh 用户 : 比 G3 的机型需要使 示例： 1280 x 1024 @ 60 Hz. Macintosh 适配器。将适配器达接到 要订购 View Sonic®Macint...
Page 10
墙壁安装 可选 要荻得墙壁安装套件，请联系 View Sonic® 或您的本地经销商。请参考底座安装套件或 附带的指示信息。要将您的 LCD 显示器以桌式安装改为墙壁安装，请执行下列操作 四个 VESA 螺孔 1. 确保关闭了电源按钮再断开电源。 2. LCD 显示器正面朝下放在毛巾或毯子 上。 3. 卸下 LCD 显示器背面的塑料盖。 4. 拆下底座上的四个固定螺钉。 5. 取出四个 VESA ...
Page 11
使用 LCD 显示器 设置定时模式 要使屏幕图样质量选到最好并同时将眼睛疲劳度降至最低，设置定时模式至关重要。定 时模式包括分辨率 例如 1280 x 1024) 和垂直扫描频率 或垂直频率，例如 赫兹 )。 设置定时模式后，使用菜单控件调节屏幕图样。 要得到最佳的图像质量，将您的 LCD 显示器定时模式设置为： VESA 1280 x 1024@60Hz。 要设置定时模式 1. 设置分辨率 用鼠...
Page 12
View Sonic VA913b
Page 13
以下提示可帮助您优化显示器 调节计算器的图形显示卡，使其向液晶显示器输出 1280 x 1024 @ 60 Hz 的视频信 号。（查看图形显示卡用户指南中有关 " 更改垂直扫描频率 " 的说明。） 如果有必要，使用 H. POSITION V. POSITION 进行小幅调节，直到屏幕图像完全 可见为止。（屏幕四周的黑边应刚好触及液晶显示器明亮的 " 活动区 &quo...
Page 14
Auto Image Adjust （图像自动调整）自动调节大小，对中和微调视频信 号以消除波纹和扭曲。按 [2] 按纽获得更清晰的图像。 注意 图像自动调整 适合大多数普通的图形显示卡。如果此功能对您 的液晶显示器无效。则将垂直扫描频率降低为 60Hz 并将分辨率设置为其 Contrast （对比度）调节图像背景（黑色位准）和前景（白色位准） 之间的差别。 Brightness （亮度）调节屏幕...
Page 15
User Color （用户自定义色彩）－单独调节红色（R）、绿色（G）和 蓝色（B）。 1. 要选择颜色（R、 B），请按按钮 [2]。 2. 要调节所选颜色，请按 或 。 重要事项：在将本产品设置为 RECALL （ " 预设定时模式 " ）时，如果 Information （信息）显示计算器图形显示卡的定时模式（视频信号输 入）、 LCD 型号、序列号和 View Son...
Page 16
Fine Tune （微调）通过调整明亮的文本 / 或图形字符来加强聚焦。 注意 首先试 " 图像自动调整 "。 Sharpness （清晰度）调节屏幕图像的清晰度和聚焦程度。 Setup Menu （设定菜单）显示以下所示的菜单。 Language Select （语言选择）允许您选择菜单和控制屏幕中使用的语 言。 Resolution Notice （分辨率提示）允许启用或...
Page 17
Memory Recall （恢复设定）在显示器以本手册中列出的工厂预设定时 模式进行的情况下，将调节恢复为出厂设置。 例外 : 本项控制不会影响到您对 " 用户自定义色彩 控制 " 语言选择 或 " 电源锁定 设定的更改。 View Sonic VA913b
Page 18
其它信息 技术规格 LCD 类型 英寸 （19 英寸完全可视对角区域） TFT （薄膜晶体管）、活动矩阵 SXGA LCD， 0.294 厘米像素点距 颜色过滤器 RGB 垂直条纹 玻璃表面 抗炫目 输入信号 视频 RGB 模拟信号 （0.7/1.0 Vp-p， 欧姆） 频率水平：30-82 k Hz，频率垂直：50-75 Hz 兼容性 PC 最大 1280 x 1024，逐行扫描 （NI） Ma...
Page 19
电源开启但屏幕无图像 确认随 LCD 显示器提供的视频缆线牢固地插入计算器背面的视频输出端口。如果视 频缆线的另一端没有牢固地连接到 LCD 显示器，请将其连好。 调节亮度和对比度。 如果您使用的是早于 G3 Macintosh，则需要使用 Macintosh 适配器。 颜色错误或反常 如果某种颜色 （红、绿或蓝）消失，请检查视频缆线以确保其连接牢固。缆线接头 的针松动或折断可以引起连接异常。 将...
Page 20
中国 www.viewsonic.com.cn 800 820 3870 [email protected] 香港 www.hk.viewsonic.com/support/ 852 3102 2900 [email protected] View Sonic VA913b
Page 21
如何清洁 LCD 显示器 确保 LCD 显示器已关闭。 切勿将任何液体直接喷洒在屏幕或外壳上。 清洁屏幕 1. 用干净、柔软、不起毛的布擦拭屏幕，以便除去灰尘和其它微粒。 2. 如果还不干净，请将少量不含氨、不含酒精的玻璃清洁剂倒在干净、柔软、不起毛 的布上，然后擦拭屏幕。 免责声明 • View Sonic® 建议不要使用含氨或含酒精的清洁剂来擦拭LCD 显示器屏幕或外壳。已 发现一些化学清洁剂...
Page 22
有限担保 VIEWSONIC® LCD 显示器 担保范围 View Sonic 担保此产品在担保期内无材料和工艺方面的缺陷。如果产品在担保期内被确认为有材料或工 艺方面的缺陷， View Sonic 将修复此产品或以同型产品替换。替换产品或部件可能包含重新制造或整修 的部件或组件。 担保有效期 View Sonic LCD 显示器的所有部件（包括光源）的担保期为自第一客户购买之日起三年，所有服务的...
