Haier L42N1 LCD TV Maintenance Manual
Summary
This professional manual provides exhaustive technical documentation for the L42N1 display unit. It covers detailed product specifications, including audio/video inputs (HDMI, VGA), core visual parameters, and comprehensive operational guides. Beyond physical specs, the guide includes advanced factory settings, intricate troubleshooting steps, signal calibration procedures, and software configuration options, making it an essential reference tool for service technicians and engineers performing maintenance or deep-level debugging.
Page 1 Text Content

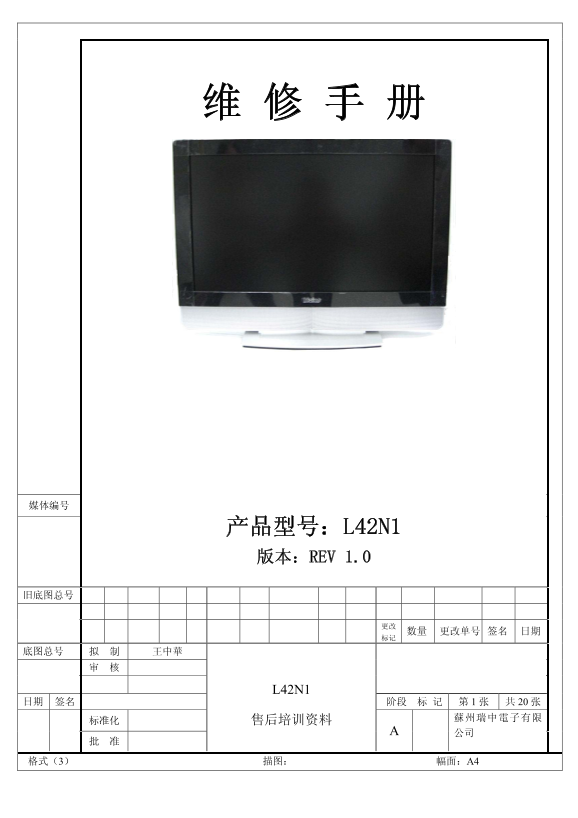

产品型号：L42N1 版本：REV 1.0
Page Summary Contents For Haier L42N1 LCD TV Maintenance Manual
Page 1
产品型号：L42N1 版本：REV 1.0
Page 4
交流 100-240V， 50 Hz/60 Hz 图象中频: 38MHz 彩色中频: 33.57MHz (PAL) 伴音中频: 32.5MHz (B/G) / 31.5MHz (D/K) VHF/UHF 75 Ω 9. 外部设备输入/输出:DVD 插座 音频输入: 0.5Vrms sinewave 1KHz 旧底图总号 视频输入/输出: 1Vp-p 75Ω RGB 输入: 0.7Vp-p 6MHz
Page 5
10. 256 个频道 11. 半透明图形 OSD 菜单 12. 開機頻道,預約時間和預約頻道設置 个时间段） 16. 3A 优化功能,DSM 睿驰引擎演示功能 17. 菜單設置,时间跳跃功能 18. 節目回看,單鍵飛梭 19. 節目編輯,节目浏览，屏显帮助功能 20. AV×1、AV OUT×1、S-Video×1、YPb Pr/YCb Cr×1、VGA×1, HDMI×1, Headphone...
Page 7
产品型号（Model） L42N1 序 备注 号 项目（Options） 英文 参数要求 1 液晶屏 PANEL LC420WXN-SAB1 2 最大可视图像尺寸 Display area 1067.308mm diagonal 3 显像屏比例 Aspect ratio 16:9 4 固有分辨力 Resolution 1366*768 5 有用平均亮度 Brightness 500cd/m2 6 ...
Page 8
产品型号（Model） L42N1 序 备注 号 项目（Options） 英文 参数要求 39 Y PB PR Y PB PR Yes 1 40 SCART 接口 SCART jack No 41 RS-232 接口 RS-232 jack No 42 USB 接口 USB jack No 耳机端子 Phone Yes 1 44 半透明菜单 Semitransparent menu Yes 45 ...
Page 9
输入特性： Input voltage range 输入电压 90Vac-264Vac Normal voltage range 标准输入 100Vac-240Vac Frequency range 频率范围 50Hz/60Hz Max input AC current 满载输入电流 90Vac/5A Max Inrush current (cold start) 浪涌电流(冷机） 100A/10...
Page 10
15 CN1 220V 交流输入 插座位号 功能 序号 定义 CN4 输出 5V,12V 1 PSON 2 +12V 3 +12V 4 +12V 5 GND 6 GND 7 GND 8 GND 9 GND 10 +5V 11 +5V 12 +5V 13 A 14 B 15 C CN3 输出 24V 1 24V 2 24V 3 24V 4 24V 5 24V 6 GND 7 GND 8 GND 9 ...
Page 11
10 GND 11 A 12 B 13 C 1 24V 2 24V 3 24V 4 24V 5 24V 6 GND CN2 输出 24V 7 GND 8 GND 9 GND 10 GND 11 A 12 B 13 C 1 (AC)N 2 NC CN1 220V 交流输入 3 FG 4 NC 5 (AC)L LVDS 输出 AV 输入 各接口定义说明：（各插座最左边为 角，最上边为 角） 插座位号 ...
Page 12
4 +5V_SW 1 VCC 2 VCC 3 GND 4 GND 5 TXA0+ 6 TXA0- 7 GND 8 TXAC+ 9 TXAC- 10 GND 11 TXA1+ CN25 LVDS 输出 12 TXA1- 13 GND 14 TXA2+ 15 TXA2- 16 GND 17 TXA3+ 18 TXA3- 19 GND 20 VCC 21 GND 22 GND 1 STB+5V CN1 ...
Page 13
4 LED_B 5 GND 1 SCART2_IN_R 2 GND CN13 侧 AV 输入 3 SCART2_IN_L 4 GND 5 AV_S 接口定义说明：（插座 最上边为 角） 功能 序号 定义 插座位号 WD1 1 GND 2 ADC_IN1 3 +5V 4 IR 5 BL_Blue 6 BL_White 7 GND WD2 LEN 灯输入 1 BL_White 2 BL_Blue 3 ...
Page 14
屏的具体规格及接口定义请见 PLM 所附图纸 整机接线照片：
Page 15
现象1：显示器开机无画面 可能原因： a. 主板电源是否插好。 b. 主板是否正常工作。(主板電壓5V,12V是否正常) c. standby5v是否正常,PSOn是否高电平（3.3V）。 注：5VSB供给M/B,按下POWER键，给一个低电平给U2（MPU），U2发出PWN_ON信号给POWER/B，POWER/B 将会发出12V电压，主板上电。 现象2：主板不正常工作 a. 主板上是否有虚焊或...
Page 16
Panel 無顯(黒屏) PANEL是否 No 電源連接綫 No 點的亮 是否完好 檢查LVDS綫 No 檢查電源板 是否完好 是否正常 Yes Yes M/B 更换电源板 插好或更換 LVDS 綫 更換 更換 panel
Page 17
No No Yes Yes
Page 18
一、工厂调试方法： 进入/退出工厂模式的方法 进入工厂模式的方法：打开菜单，然后按数字8893就可进入工厂模式；退出工厂模式 的方法。按开关键或OK键就可以退出工厂模式 工厂参数说明 在工厂模式按菜单键翻页，按节目+/-键上下选择项，音量+/-键修改选中项的值或 执行当前项的操作。 1. 工厂菜单_1 信号源 关 自动白平衡 >>> 色温 标准 色温 R 127 色温 G 127...
Page 19
工厂菜单_3 音量 10 45 音量 30 60 音量 50 70 换台模式 静止 自动关机 开 背光开关 关 AV2 开关 关 蓝屏开关 开 色域校准开关 开 Select HSync 4FSC_HSYNC NCOWindow 55 扩频幅度 3 扩频周期 15 DDR 扩频 开 开机 Logo 开
Page 20
各项说明： 1、白平衡相关项： 信号源 关,AV1,S-Video,YPb Pr/YCb Cr,VGA 自动白平衡 >>> 2、色温相关项： 色温 冷色/标准/暖色 色温 R 127 色温 G 127 色温 B 127 3、开机 Logo：当设置为关时，开机 LOGO 和屏保都不会出现；当设置为开时， 开机 Logo 和屏保都会出现。 4、开机状态：当设置为关时，交流开机后电视处...
