BenQ 27" 2K Monitor 65W Type-C, sRGB and Rec.709, HDR10 PD2705Q User Manual
Summary
Designed for creative professionals, this manual is your comprehensive guide to maximizing the performance of the professional PD series design monitor. It provides critical information on safe operation, advanced setup, and maintenance protocols to ensure optimal color accuracy and longevity. The guide details everything from power safety and proper cleaning techniques to environmental standards (ecoFACTS), allowing designers and artists to operate the monitor efficiently while protecting both their work and the environment.
Page 1 Text Content
用户手册 Design Vue 专业设计显示器 | PD 系列
Page Summary Contents For BenQ 27" 2K Monitor 65W Type-C, sRGB and Rec.709, HDR10 PD2705Q User Manual

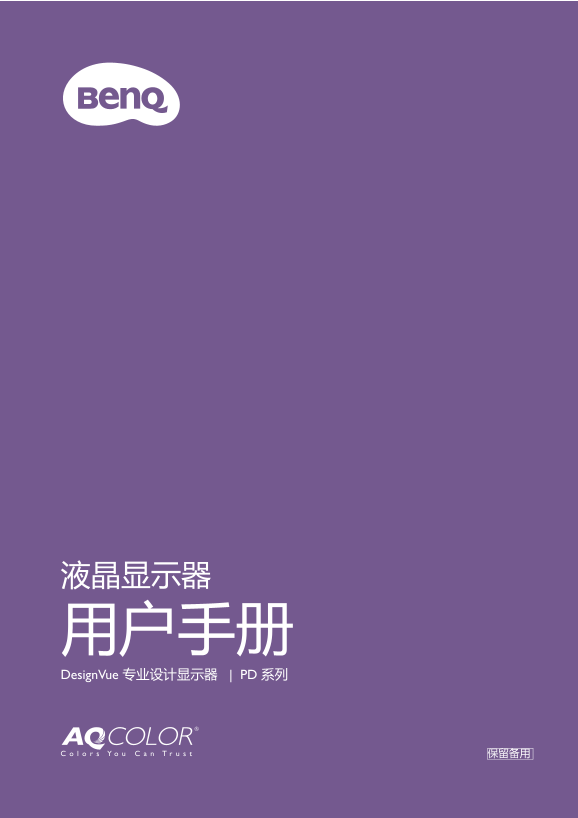

Page 1
用户手册 Design Vue 专业设计显示器 | PD 系列
Page 2
版权所有 版权所有 © 2021 Ben Q Corporation。保留所有权利。未经 Ben Q Corporation 事先书面许 可，不得以任何形式和电子、机械、磁性、光学、化学、手工以及其它任何方式复制、 传播和转录本出版物的任何部分，也不得将任何部分存储到检索系统中或翻译成任何语 言或计算机语言。 免责声明 Ben Q Corporation 对于本文档的内容不提供任何明示或隐含的陈述...
Page 4
1. 确认您的电脑已连接到网络。 2. 请访问 Support.Ben Q.com 本地网站。 不同地区 国家的网站布局和内容可能有所 不同。 • 用户手册和相关文档 • 驱动程序和应用程序 • （仅限欧盟）拆卸信息： 可在用户手册下载页面中获取。 此文档基于欧盟 (EU) 法规 2019/2021 提供以维修或回收您的产品。 在保修期内，务必联系当地客服部门进行维修。 如 果要维修过保修期的产品...
Page 5
• AC 插头使此设备与 AC 电源绝缘。 • 电源线可作为插拔设备的电源断开设备。插座应安装在设备附近且易于插拔。 • 此产品应按照标记标签上指示的电源类型操作。如果不能确定电源是否可用，请咨询 经销商或当地的供电公司。 • I 级 A 类的可插拔设备必须连接到保护接地。 • 必须使用大于或等于 H03VV-F 或 H05VV-F、 2G 或 3G、 0.75mm2 的专用电源线。 • 只使用 ...
Page 6
维修 • 因为打开或卸下挡盖时可能会接触到危险电压或遭受其它危险，因此请勿尝试自行维 修本产品。如果发生上述误用或意外，如跌落或错误操作，请与有资格的维修人员联 系以进行维修。 • 联系购买地点或从 Support.Ben Q.com 访问本地网站以获得更多支持。
Page 7
版权所有 ......................................................................................................................................2 免责声明 .........................................................
Page 8
图片菜单 ....................................................................................................................................................40 图像高级设置菜单 ......................................
Page 9
Ben Q LCD 显示器 Quick Start Guide Safety Instructions Regulatory Statements
Page 10
视频线： DP 视频线： USB-C™ 视频线： HDMI （选配件） USB 线缆
Page 11
5. 耳机插口 6. HDMI 接口 7. Display Port 接口 8. USB-C™ 端口 （适用于数据传 输，功率输出最高达 65 W） 9. Display Port 输出接口 （用于多 串流传输， MST） 10. USB 3.1 端口 （上行；连接 PC） 11. USB 3.1 端口 （下行；连接 USB 设备） 12. 线缆管理孔 13. 交流电源输入插口 14. Kensi...
Page 12
USB 外设 (USB 3.0) PC/ 笔记本电脑
Page 13
显示器上 USB-C™ 端口的供电 通过供电功能，您的显示器可对连接的 USB-C™ 设备供电。 可获得的功率根据端口而有 所不同。 请确认设备连接到已通过足够的功率正确激活的适当端口。 通过供电功能，您的显示器可对连接的 USB-C™ 设备供电。 PD2705Q USB-C™ 供电 5V / 3A 9V / 3A 12V / 3A 15V / 3A 20 V / 3.25 A • 连接的设备需配...
Page 14
如何安装显示器硬件 • 如果电脑已打开，您必须在继续安装之前先关闭电脑。 在看到确实指示之前请勿插入或打开显示器电源。 • 避免用手指挤压屏幕表面。 • 支持的时序可能因输入信号而有所差异。 从网站下载 Resolution file （分辨率文件）（请参阅第 4 页 产品支持 ”）。 详情请参阅 Resolution file （分辨率文件）中的 预设显示模式 ”。 请小心以防损坏显示器。 将屏...
Page 16
• 将 HDMI 线缆的插头插入显示器的 HDMI 端口。 将线缆另一端插入数字输出设备的 HDMI 端口。 • 将 DP 线缆的插头插入显示器的视频接口。 将线缆的另一端连接到电脑的视频接口。 • 将 USB-C™ 线缆的插头插入显示器的视频接口。 将另一端插入计算机的视频插口。 显示器和电脑开机后，如果图像未显示，请断开 DP 线的连接。 先将显示器连接到除 DP 外的任何视频 源。 进入显示...
Page 17
再打开电脑电源，并按第 23 页的 充分利用 Ben Q 显示器 以安装显示器软件。
Page 18
请小心以防损坏显示器。 将屏幕表面置于诸如订书机或 鼠标等物上，会使玻璃破碎或损坏 LCD 的底基，该损坏 不属保修范围。 在书桌上滑动或刮擦显示器会刮伤或损 坏显示器的包围物和控制器。
Page 20
旋转显示器 1. 在枢轴上转动显示器。 在以垂直视角方向旋转显示器之前，显示器必须旋转 90 度。 单击可启用 Display Pilot Software （显示旋转软件）（从 Support.Ben Q.com 下载，请 参阅 第 4 页的 产品支持 ”），勾选自动旋转可设置显示随显示器自动旋转。 或右键点击桌面，在弹出菜单中选择屏幕分辨率。 选择方向中的纵向，然后应用设置。
Page 21
要避免在旋转时显示器的边缘碰到显示器底座表面，在开始旋转显示器前，倾斜伸 展显示屏至最高位置， 并请您确认显示器周围没有障碍物且有足够的空间放置线 缆。 先卸下连接的 USB 外设和音频线缆。
Page 22
使用显示器壁挂式安装底座 LCD 显示器的背部有一个 100 毫米结构的 VESA 标准支架，可进行壁挂式机架安装。 在开始安装显示器壁挂式安装底座之前，请仔细阅读预防措施。 预防措施 • 将显示器和显示器壁挂式安装底座安装在表面平坦的墙壁上。 • 确保墙壁材料和标准壁挂式机架 （另行购买）足以支撑显示器的重量。 请参见网站上 的产品规格参数以了解重量信息。 • 拔下 LCD 显示器上的线缆之前，...
Page 23
充分利用 Ben Q 显示器 要获得新的 Ben Q LCD 显示器的所有好处，您应安装定制的 Ben Q LCD 显示器驱动程序 软件，该驱动程序在本地网站上提供。 详情请参见第 23 页的 从网上下载 LCD 显示器 驱动程序文件 ”。 连接和安装 Ben Q LCD 显示器的环境将决定您成功安装 Ben Q LCD 显示器驱动程序软件 所需的程序。这些环境与您所用的 Microsoft Wi...
Page 24
如何在新电脑上安装显示器 此说明详细介绍了在从未安装过显示器驱动程序的新电脑上选择和安装 Ben Q LCD 显示 器驱动程序软件的过程。此说明仅适用于从未使用过的电脑，且 Ben Q LCD 显示器是连 接到该电脑的首个显示器。 如果您将 Ben Q LCD 显示器添加到已连接其它显示器的电脑上 （且已安装显示器驱动程序软件），您无 须按照这些说明进行操作。您应按照 如何在现有的电脑上升级显示器...
Page 25
如何在现有的电脑上升级显示器 本说明详细介绍了手动更新 Microsoft Windows 电脑上现有的显示器驱动程序软件的过 程。目前经测试，兼容 Windows 10、 Windows 8 (8.1) 和 Windows 7 操作系统。 在其它版本的 Windows 中，本产品可能也工作正常，但在编写本文件时， Ben Q 尚未对这些驱动程序在 其它版本的 Windows 作过测试，因此无法保...
Page 26
在 Windows 10 系统上安装 1. 打开显示属性。 进入电脑的开始、设置、设备、设备和打印机，右键单击菜单中显示器的名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏览电脑查找驱动程序软件选项。 7. 单击浏览，按照第 23 页的 从网上下载 LCD...
Page 27
在 Windows 8 (8.1) 系统上安装 1. 打开显示属性。 将光标移动到屏幕底部，或按键盘上的 Windows + C 按钮以调出 Charm （个性分类）栏。 进入设置、控制面板、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然...
Page 28
在 Windows 7 系统上安装 1. 打开显示属性。 进入开始、控制面板、硬件和声音、设备和打印机，右键单击菜单中显示器的名称。 或者，右键单击桌面，选择个性化、显示、设备和打印机，右键单击菜单中的显示器名称。 2. 选择菜单中的属性。 3. 单击硬件选项卡。 4. 单击通用即插即用监视器，然后单击属性按钮。 5. 单击驱动程序选项卡和更新驱动程序按钮。 6. 在更新驱动程序软件窗口中，选择浏...
Page 30
基本菜单操作 所有 OSD （屏幕显示）菜单都可以使用控制键访问。 您可以使用 OSD 菜单调整显示器 中的所有设置。 编号 功能 的 OSD OSD 图标
Page 31
编号 功能 的 OSD OSD 图标 退出 退出 OSD 菜单。 • OSD = 屏幕显示。 该热键仅在主菜单未显示时工作。 按键不活动数秒钟后，热键显示将消失。 • 要解锁 OSD 控制项，请按住任意键 10 秒钟。 用 Display Pilot 控制显示 Display Pilot 软件是控制显示器的另一选择。 从 Support.Ben Q.com 下载和安装 （参见 第 4 页的 产品支...
Page 32
要使用多计算机切换器功能，请在多计算机切换器下的 USB-C 或 USB Upstream 之间 切换。 • 多计算机切换器 > USB-C： 切换到 USB-C™ 输入。 • 多计算机切换器 > USB Upstream： 切换到除了 USB-C™ 外的视频输入源之一。 通过 适当的设置，显示会切换到设置输入，同时键盘和鼠标控制也将一并切换。 要决定输 入，请参见第 32 页的 使用...
Page 33
多计算机切换器 > 视频输入下的无适用于第 33 页的 情景 B： 配合两台电脑和两台显示器工作 ”。 如果 不慎从多计算机切换器 > 视频输入为第 33 页的 情景 A： 配合两台电脑和一台显示器工作 选择了无， 而多计算机切换器选择了 USB Upstream，则屏幕不显示第二个视频源的任何内容，因为没有视频源。 您无法控制当前显示 （从 USB-C™），因为键盘和鼠标控制已切离。...
Page 34
激活多计算机切换器的自动切换功能 从多计算机切换器 > 视频输入正确设置第二个视频源后，您可进入多计算机切换器 > 自 动切换并打开自动切换功能。 启用后，如果带键盘和鼠标的电脑关机或所有线缆断开连 接，则输入源和 USB 控制将自动切换到另一台电脑。 如果从多计算机切换器 > 视频输入选择无，则多计算机自动切换器可能无法同时切换视频和 USB 信号。 在此情况下，请手动从信号 ...
Page 35
通过 MST （多串流传输）连接多台显示器 通过 DP-IN 和 DP-OUT 端口连接，您可用 MST 功能将内容输出到一台或最多 4 台 显示器。 系统 > MST > 开启系统 > MST > 开启 USB-C™ 线 1. 使用 USB-C™ / DP 线将笔记本电脑连接到显示器上的 USB-C™ / DP 端口。 如果有提 示，选择是可在显示器待机时启用 USB-C...
Page 36
4. 如需要，请按步骤 3 连接第三和第四台显示器。 5. 开启笔记本电脑和显示器。 在所有连接的显示器上，检查步骤 2 中所述的配置。 6. 在您的笔记本电脑上，决定您要内容在连接的显示器上显示的方式。 复制、扩展或 仅投影仪。 可用其它软件 （需另行购买）来管理显示器。 请参见所购软件的手册以 获取更多信息。 如果您保持多计算机 （与两个信号源）连接并启用 MST 功能，则多计算机功能将被禁用...
Page 37
3. 请确认播放器和显示器已通过适当的线缆连接： • 提供的 HDMI / DP / DP 至 mini DP 线 / USB-C™ 线 / Thunderbolt™ 3 线 （如可用） • 有 HDMI High Speed 或 HDMI Premium 认证的 HDMI 线 • 有 Display Port 兼容性认证的 DP / DP 至 mini DP 线 • 经过认证的带 “Displa...
Page 38
导航主菜单 您可以使用 OSD （屏幕显示）菜单调整显示器中的所有设置。 按任意控制键可打开热 键菜单。 选择 （菜单）访问主菜单。 详情请参见第 30 页的 基本菜单操作 ”。 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不可用的键将被禁用，对应的 OSD 图标将消失。对于没有部分功能的型号，其设 置和相关项目将不会显示在菜单上。 OSD 菜单语言可能与您所...
Page 39
显示菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不可用的键将被禁用，对应的 OSD 图标将消失。对于没有部分功能的型号，其设 置和相关项目将不会显示在菜单上。 Mode: Standard Display Input HDMI Picture Display Port Picture Advanced USB-C Audio KVM Switch Sys...
Page 40
图片菜单 可用的菜单选项在很大程度上取决于输入信号源、功能和设置。不可用的菜单选项将变 灰。不可用的键将被禁用，对应的 OSD 图标将消失。对于没有部分功能的型号，其设 置和相关项目将不会显示在菜单上。 Mode: User Display Brightness 5000K Picture Sharpness 6500K Picture Advanced Gamma 9300K Audio Col...
Manual Details
| Brand | BenQ |
|---|---|
| Pages | 65 |
| File Size | 9.30 MB |
| Published | May 16, 2026 |
159 views
Enter the captcha to get the download link:
Frequently Asked Questions
如何清洁显示器屏幕？
使用不起毛的非磨损布料清洁，严禁使用任何液体、润湿剂或玻璃清洁剂。
在使用电源线时应注意哪些安全规范？
必须使用BenQ提供的专用电源线（大于或等于H03VV-F 或 H05VV-F, 0.75mm），并连接到保护接地。
最佳的观看距离和休息频率是多少？
显示器与眼睛的距离应保持在50~70厘米(20~28英寸)，并且每使用一小时，请让眼睛休息5~10分钟。
如果需要移动或清理设备时，必须采取什么步骤？
拔下LCD显示的线缆之前，一定要先关闭显示器并将其电源线从壁装电源插座上拔下。
