ASUS H110M-C2 MicroATX Motherboard User's Manual (Japanese)
Summary
This comprehensive guide provides essential instructions and technical specifications for the H110M-C2 Motherboard. It covers everything from initial hardware setup, understanding the UEFI BIOS utility, to crucial safety warnings related to electricity and proper system handling. The manual is designed for new computer builders or users needing detailed information on configuration, maintenance, and compliant disposal procedures. Adhere to these guidelines to ensure safe installation and optimal performance of your new motherboard system.
Page 1 Text Content
Mo the rbo ard H110M-C2 Series
Page Summary Contents For ASUS H110M-C2 MicroATX Motherboard User's Manual (Japanese)

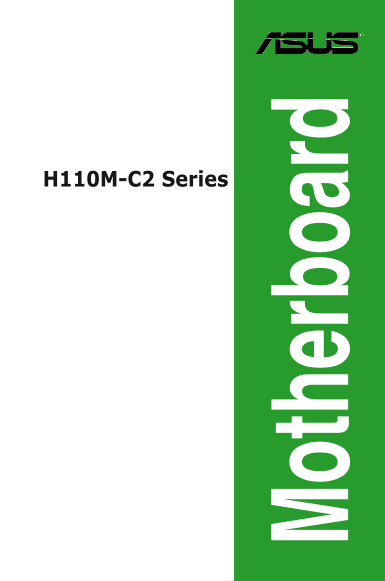

Page 1
Mo the rbo ard H110M-C2 Series
Page 2
Copyright © 2017 ASUSTe K COMPUTER INC. All Rights Reserved. 本書およびそれに付属する製品は著作権法により保護されており、その使用、複製、頒布および逆コ ンパイルを制限するライセンスのもとにおいて頒布されます。購入者によるバックアップ目的の場合を 除き、ASUSTe K Computer Inc.（以下、ASUS）の書面による事前の許可な...
Page 3
もくじ 安全上のご注意 ................................................................................................iv このマニュアルについて ................................................................................
Page 4
安全上のご注意 電気の取り扱い • 本製品、周辺機器、ケーブルなどの取り付けや取り外しを行う際は、必ずコンピューターと周 辺機器の電源ケーブルをコンセントから抜いて行なってください。お客様の取り付け方法に 問題があった場合の故障や破損に関して弊社は一切の責任を負いません。 • 電源延長コードや特殊なアダプターを用いる場合は専門家に相談してください。これらは、 回路のショート等の原因になる場合があり...
Page 5
マニュアルの概要 本書は以下のChapter から構成されています。 • Chapter 1: 製品の概要 製品の各部位についての説明。 • Chapter 2: UEFI BIOS Utility UEFI BIOS Utility についての説明。 • Chapter 3: 付録 製品の規格や海外の法令について。 参考情報 1. ASUSオフィシャルサイト(http://www.asus.co...
Page 6
<Key> < > で囲った文字は、キーボードのキーです。 例: <Enter>→Enter もしくはリターンキーを押してください。 <Key1+Key2+Key3> 一度に２つ以上のキーを押す必要がある場合は(+)を使って示し 例: <Ctrl+Alt+Del>
Page 7
ケーブル SATA 6Gb/sケーブル×2 ディスク サポートDVD LGA1151ソケット: 第7世代 / 第6世代 Intel® Core™ プロセッサー・ファミリー Intel® Pentium® / Celeron® プロセッサー 対応CPU 14nm CPU サポート Intel® Turbo Boost Technology 2.0 サポート* * サポートする機能は搭載するCPUによ...
Page 8
Realtek® ALC887 (7.1チャンネル HDオーディオコーデック） * 7.1ch サラウンドサウンドを利用するには、HD フロントパネルオーディオモジュールが別途必要です。 Intel® H110 チップセット USB機能 - USB 3.1 Gen 1 ポート×4 （基板上コネクター×1基、バックパネル×2ポート） - USB 2.0 ポート×6 （基板上コネクター×2基、バックパ...
Page 9
USB 3.1 Gen 1 コネクター×1 USB 2.0 コネクター×2 SATA 6Gb/sポート×4 TPM コネクター×１ シャーシ侵入検出ヘッダー×1 パラレルポートコネクター×1 4ピン CPUファンコネクター×1 フロントパネルオーディオコネクタ−×1 24ピン MBU電源コネクター×1 4ピン ATX12V電源コネクター×1 CMOS クリアヘッダー×1 ビープスピーカーコネクター...
Page 11
Chapter 1: 製品の概要 製品の概要 マザーボードの概要 IC部分には絶対に手を触れないように、各パーツは両手で端を持つようにしてください。 21.3cm(8.4in) KBMS CPU_FAN USB3_34 ATX12V IM _A (6 4b it, -p in od ul e) IM _B (6 4b it, -p in od ul e) LGA1151 .4 cm (9 .6 i...
Page 12
ATX電源コネクター (24ピン EATXPWR、 4ピン ATX12V) 電源ユニット用コネクターです。電源ユニットのメインコネクターやCPU補助電源など を接続します。電源ケーブルとコネクターにはツメがあるので、お互いがかみ合う方向 に正しく接続してください。 ATX12V version 2.4 またはそれ以降の規格に準拠した電源ユニットをご使用ください。 ATX12Vコネクターには必ず電源...
Page 13
SATA 6Gb/s ポート (7ピン SATA6G_1- 4) SATAストレージデバイスや光学ドライブを接続することができます。 シャーシ侵入検出ヘッダー (4-1ピン CHASSIS) シャーシ侵入検出センサーやスイッチを接続するためのヘッダーです。システムコン ポーネントの取り外しや交換のときにケースを開けると、シャーシ侵入検出センサーま たはスイッチはこのヘッダーに信号を送信します。信号...
Page 14
パラレルポートコネクター (26-1ピン LPT) パラレルポート（LPT）コネクターはプリンターなどのデバイスを接続します。LPTはIEEE 1284に準拠したIBM PC交換のパラレルポートインターフィースです。 フロントパネルオーディオコネクター （10-1ピン AAFP） フロントパネルオーディオ機能用のコネクターです。PCケースなどに付属するフロント パネルオーディオモジュールを接続する...
Page 15
1. PS/2 マウスポート: PS/2接続のマウスを接続します。 2. VGA出力ポート: VGAモニター等のVGA対応デバイスを接続します。 4. LAN ポート: LANケーブル (RJ-45規格) を接続します。LANポート LEDの表示内容は次の表をご参照ください。 アクティブリンクLED スピードLED LANポート LANポートLED アクティブリンク LED スピードLED 状態 ...
Page 16
7.1チャンネルオーディオ出力の構成には、フロントパネルにHDオーディオモジュールが搭載さ れたケースをご使用ください。 8. USB 2.0ポート: USB 2.0デバイスを接続することができます。 9. HDMI出力ポート: HDMIデバイスを接続します。著作権保護技術の１つであるHDCP （High-bandwidth Digital Content Protection）にも対応しています...
Page 17
プロセッサー 本製品には、Intel® Turbo Boost Technology 2.0 を搭載した第7世代 / 第6世 代 Intel® Core™ プロセッサー・ファミリー、Intel® Pentium® プロセッサー、Intel® Celeron® プロセッサーに対応する、LGA1151パッケージ用CPUソケットが搭載 されています。 CPUを取り付ける際は、必ず電源ケーブルをコンセント...
Page 18
概要 本製品には、DDR4 メモリーに対応したDIMMスロットが2基搭載されており、4GB、8GB、16GBの DDR4 Non-ECC Unbuffered DIMMを取り付けることができます。 DIMM_A1 DIMM_B1 Channel A DIMM_A1 Channel B DIMM_B1 容量の異なるメモリーを Channel A / B に取り付けることができます。異なる容量のメモ ...
Page 19
Chapter 2: UEFI BIOS設定 2UEFI BIOS設定 UEFI BIOS Utility BIOS（Basic Input and Output System）とは、マザーボードに接続されたコンポーネント・デバイ スを制御するシステムプログラムです。コンピューターの起動時に最初に起動するプログラムで、 記憶装置の構成、オーバークロック設定、電源の管理、起動デバイス設定などのシステ...
Page 20
Aptio Setup Utility - Copyright (C) 2016 American Megatrends, Inc. Main Ai Tweaker Advanced Monitor Boot Exit BIOS Information Choose the system default language.BIOS Version 0211 x64 Build Date 07/15...
Page 21
Exit 設定の保存や取り消しのほか、デフォルト設定の読み込みを行なうことができます。 Aptio Setup Utility - Copyright (C) 2016 American Megatrends, Inc. Main AI Tweaker Advanced Monitor Boot Exit Load Optimized Defaults Exit system setup with...
Page 22
2-4 Chapter 2: UEFI BIOS設定
Page 23
Chapter 3: 付録 付録 ご注意 Federal Communications Commission Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: This device may not cause har...
Page 24
IC: Canadian Compliance Statement Complies with the Canadian ICES-003 Class B specifications. This device complies with RSS 210 of Industry Canada. This Class B device meets all the requirements of th...
Page 25
REACH Complying with the REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) regulatory framework, we published the chemical substances in our products at ASUS REACH website ...
Page 26
English ASUSTe K Computer Inc. hereby declares that this device is in Română ASUSTe K Computer Inc. declară că acest dispozitiv se conformează compliance with the essential requirements and other rele...
Page 27
ASUSコンタクトインフォメーション ASUSTe K COMPUTER INC. 住所： 4F, No. 150, Li-Te Rd., Peitou, Taipei 112, Taiwan 電話（代表）： +886-2-2894-3447 ファックス（代表）： +886-2-2890-7798 電子メール（代表）： [email protected] Webサイト： www.asus.com/ ...
Page 28
DECLARATION OF CONFORMITY Per FCC Part 2 Section 2. 1077(a) Responsible Party Name: Asus Computer International Address: 800 Corporate Way, Fremont, CA 94539. Phone/Fax No: (510)739-3777/(510)608-4555...
